केबल ट्रे रोलिंग मशीन
केबल ट्रे रोलिंग मशीन
केबल ट्रे रोलिंग मशीन
केबल ट्रे रोलिंग मशीन
केबल ट्रे रोलिंग मशीन

केबल ट्रे रोलिंग मशीन

भुगतान प्रकार: L/C,T/T,D/P
Incoterm: FOB,CFR,CIF
Min. आदेश: 1 Set/Sets
प्रसव के समय: 45 दिनों

अब से संपर्क करें टोकरी में जोड़ें

बुनियादी जानकारी

    मॉडल नं.: cnzt-003

    टाइल प्रकार: चमकता हुआ स्टील

    प्रमाणीकरण: सीई, आईएसओ

    शर्त: नया

    स्वनिर्धारित: स्वनिर्धारित

    प्रयोग: अन्य

    ट्रांसमिशन मेथड: मशीनरी

    Name: Cable Tray Rolling Machine

    Structure: Memorial Arch

    Drive: Gear

    Supported Material: M S, G I, Alloy, S S Material

    Material Thickness: 1.0-2.5mm

    Working Speed With Punching: 6m/min

    Warranty: 2 Years

Additional Info

    पैकेजिंग: नग्न पैकेजिंग

    उत्पादकता: 20 sets /month

    ब्रांड: zhongtuo

    परिवहन: Ocean,Land

    उद्गम-स्थान: चीन

    आपूर्ति की क्षमता: 20 sets /month

    प्रमाण पत्र: CE ISO

    एचएस कोड: 8455221000

    बंदरगाह: TIANJIN

उत्पाद विवरण

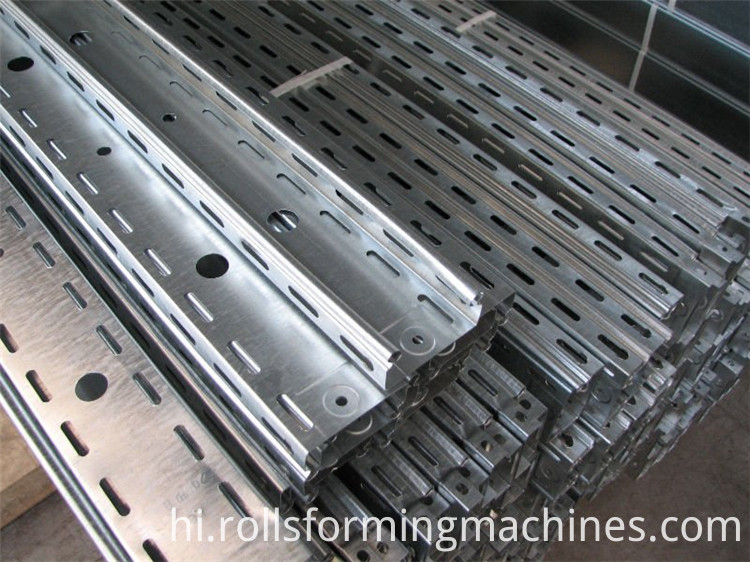

केबल ट्रे रोलिंग मशीन

जस्ती स्टील केबल ट्रे रोलिंग मशीन विभिन्न सामग्री द्वारा केबल ट्रे बनाने के लिए एक तरह का उपकरण है। इमारतों की विद्युत तारों में, बिजली वितरण और संचार के लिए उपयोग किए गए इन्सुलेटेड इलेक्ट्रिक केबल्स का समर्थन करने के लिए एक केबल ट्रे सिस्टम का उपयोग किया जाता है। केबल ट्रे का उपयोग वायरिंग या इलेक्ट्रिकल कंड्यूट सिस्टम खोलने के विकल्प के रूप में किया जाता है, और आमतौर पर वाणिज्यिक और औद्योगिक निर्माण में केबल प्रबंधन के लिए उपयोग किया जाता है। वे उन परिस्थितियों में विशेष रूप से उपयोगी होते हैं जहां तारों की व्यवस्था में परिवर्तन की उम्मीद है, क्योंकि नए केबलों को उन्हें ट्रे में डालने के बजाय, उन्हें पाइप के माध्यम से खींचकर स्थापित किया जा सकता है। Zhongtuo केबल ट्रे रोल बनाने की मशीन के लिए रोल बनाने सिद्धांत द्वारा केबल ट्रे बनाने के लिए एक प्रकार की मशीन है।

cable tray rolling machine )

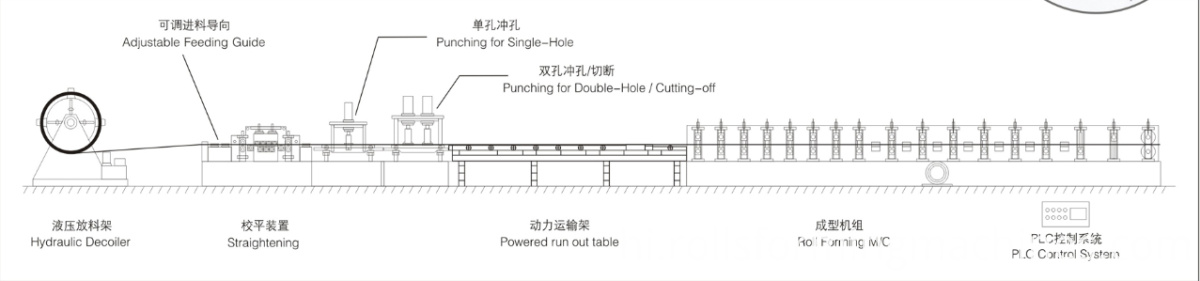

cable tray roll forming machine

cable tray rolling machine

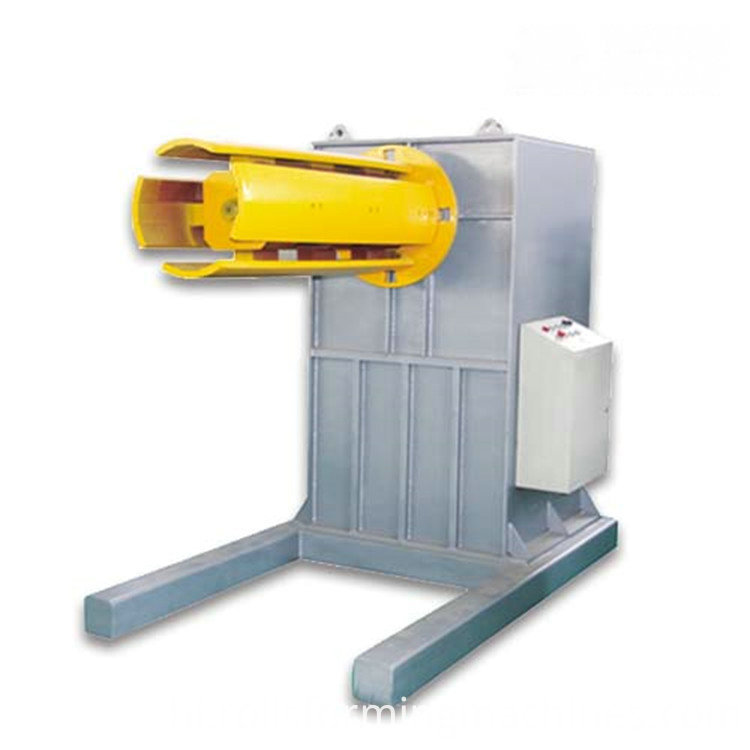

केबल ट्रे रोलिंग मशीन Decoiler के घटक

अधिकतम लोड हो रहा है: 5 टी

चौड़ाई: 1250 मिमी

आईडी: 450-550 मिमी इसका उपयोग स्टील कॉइल का समर्थन करने के लिए किया जाता है और इसे टर्न करने योग्य तरीके से अनकिल किया जाता है।

cable tray rolling machine

लेवलिंग पार्ट समुद्र तट के माध्यम से कच्चे माल को निर्माण और संसाधित करने के लिए रखता है, यह गारंटी दे सकता है कि उत्पाद स्वच्छ, समानांतर हैं और सबकुछ समानता है। लोहा पैनल का पता लगाने के कार्य को जानने के लिए कृपया उपकरण विनियमन का संदर्भ लें।

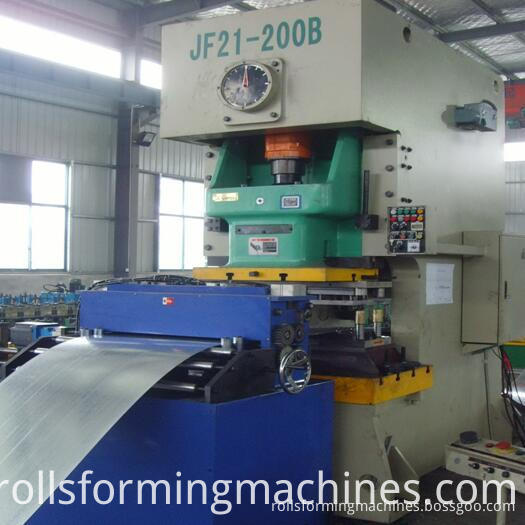

पंचिंग और कतरन हिस्सा।

10 मीटर काटने की अधिकतम लंबाई

1. यह हिस्सा ग्राहक को आवश्यकतानुसार सामग्री को पंच करेगा।

2. हाइड्रोलिक पंचिंग

रोलर्स की सामग्री: जीसीआर 12 एमओवी

सहिष्णुता: ± 2 मिमी

3. संविधान को वेल्डेड किया जा सकता है, संरचना को बोल्ट करने की आवश्यकता है।

4. हम पीएलसी और एन्कोडर माप का उपयोग करते हैं। यह प्रकार फोटोइलेक्ट्रिक माप से अधिक है।

cable tray rolling machine

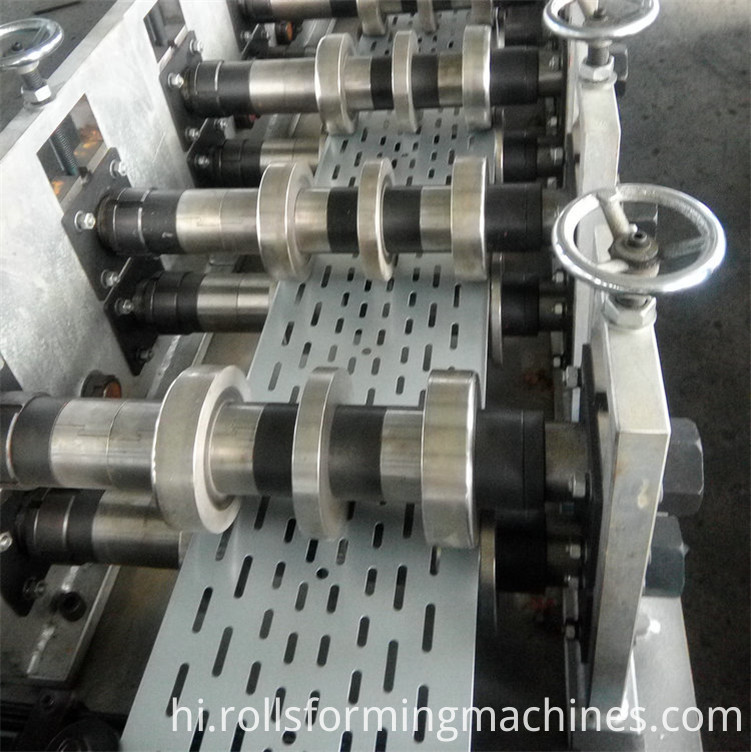

रोल बनाने की मशीन फ़ीचर: स्थिरता, सटीकता और लंबे जीवन को सुनिश्चित करें।

आकार: 12 मीटर * 1.8 मीटर * 1.5 मीटर (एल * डब्ल्यू * एच)

वजन: 16 टन

वोल्टेज: ग्राहक द्वारा अनुकूलित करें।

रोलर फिक्सिंग के लिए विधि: आर्क प्रकार।

शाफ्ट की सामग्री: 400 # आई-बीम

ट्रांसमिशन विधि: गियर बॉक्स

1)। मुख्य शाफ्ट सामग्री: संख्या 45 स्टील क्वेंचिंग और तापीय उपचार, बाहरी शाफ्ट व्यास 90 मिमी है

2)। व्हील सामग्री: जीसीआर 15 असर स्टील एचआरसी 58-60 की क्वेंचिंग प्रक्रिया

3) रोलर: 20 स्टेशन।

4)। मुख्य मोटर पावर: 22 किलोवाट

5) बनाने: 12 एम प्रति मिनट।

cable tray making machine (3)


हाइड्रोलिक स्टेशन हाइड्रोलिक तेल पावर: 5.5 किलोवाट

हाइड्रोलिक तेल का प्रकार: 46 #

घटक: प्रणाली में हाइड्रोलिक टैंक का एक सेट, हाइड्रोलिक तेल पंप का एक सेट, दो हाइड्रोलिक पाइप शामिल हैं। और विद्युत चुम्बकीय वाल्व के दो सेट

इलेक्ट्रिक कंट्रोल सिस्टम

1. स्थिरता, परिशुद्धता और जीवन भर के साथ उच्च गति सुनिश्चित करने के लिए डेल्टा ताइवान से ट्रांसड्यूसर, टच पैनल को हटाया गया।

2. अन्य विद्युत तत्व डेल्टा हैं

3. संचालन सुविधा और सुरक्षा के लिए चलने योग्य स्विच, वायु ब्रेक, रेडिएटर, ट्रांसफॉर्मर और इलेक्ट्रिक रिसाव रक्षक के साथ प्राप्त किया गया।

काउंटर एक काउंटर माप लंबाई, नाड़ी और लंबाई निर्धारित है।

लंबाई मापने के लिए ओमरॉन एन्कोडर।
