सर्बिया ग्लेज़्ड स्टील टाइल बनाने की मशीन के लिए
सर्बिया ग्लेज़्ड स्टील टाइल बनाने की मशीन के लिए
सर्बिया ग्लेज़्ड स्टील टाइल बनाने की मशीन के लिए
सर्बिया ग्लेज़्ड स्टील टाइल बनाने की मशीन के लिए
सर्बिया ग्लेज़्ड स्टील टाइल बनाने की मशीन के लिए

सर्बिया ग्लेज़्ड स्टील टाइल बनाने की मशीन के लिए

भुगतान प्रकार: L/C,T/T,D/P
Incoterm: FOB,CIF
Min. आदेश: 1 Set/Sets
प्रसव के समय: 45 दिनों

अब से संपर्क करें टोकरी में जोड़ें

बुनियादी जानकारी

    मॉडल नं.: zt-010

    Length Of The Main Part: 9500-1650-1500mm

    Weight Of Main Part: 6.8 T

    Voltage: As Customer Required

    Roller Fixer: Middle Plate Welded

    Frame: Guide Pillar And The Thickness Is 50mm

    Frame Thickness: 25mm

    Drive Mode: Gear

    Material Of Rollers: 45# Steel,surface Hard Chromium Plating

    Material Of Shafts: 45# Steel

Additional Info

    उत्पादकता: 8-22m/min

    ब्रांड: ZhongTuo

    परिवहन: Ocean

    उद्गम-स्थान: चीन

    आपूर्ति की क्षमता: 30 sets/month

    प्रमाण पत्र: ISO9001, CE

    बंदरगाह: TIANJIN

उत्पाद विवरण

सर्बिया ग्लेज़्ड स्टील टाइल बनाने की मशीनरी के लिए रंगीन घुटा हुआ स्टील छत शीट के लिए

चमकता हुआ स्टील टाइल बनाने की मशीनरी के लिए चमकता हुआ स्टील टाइल बनाने की मशीन का उपयोग स्टील टाइल बनाने की मशीनरी द्वारा बैच में रंगीन चमकता हुआ टाइल बनाने के लिए किया जाता है। चमकता हुआ स्टील टाइल बनाने की मशीनरी का तैयार उत्पाद रंगीन चमकता हुआ स्टील छत शीट के लिए व्यापक रूप से विभिन्न औद्योगिक संयंत्रों, गांवों, गोदामों, सुपरमार्केट, होटल, प्रदर्शनी, परिवार के निर्माण, शॉपिंग मॉल के शटर दरवाजे और आदि के निर्माण में उपयोग किया जाता है। सुंदर, शास्त्रीय उपस्थिति और अनुग्रह का स्वाद। यह मशीन काम करने की गति लगभग 4-5 मीटर प्रति मिनट है।

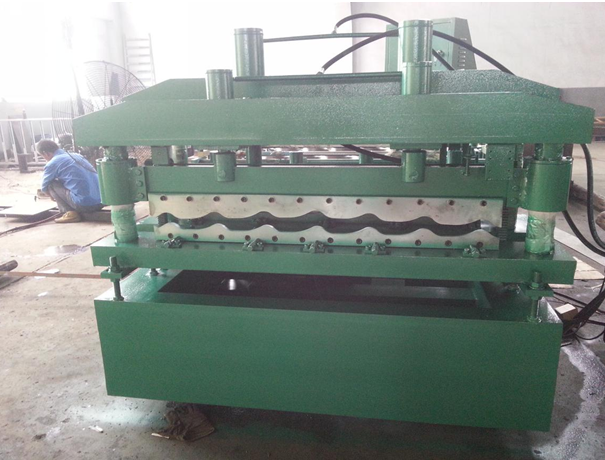

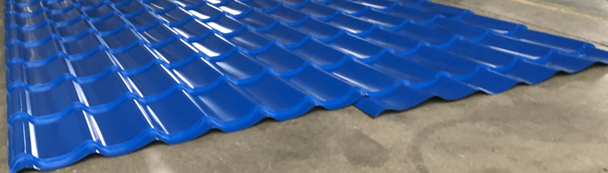

उदाहरण के लिए हमने सर्बिया के लिए बनाई गई ड्राइंग प्रोफाइल को लेते हुए आपको यह दिखाने के लिए कि मशीन कैसे बनाई जाती है:

1


2

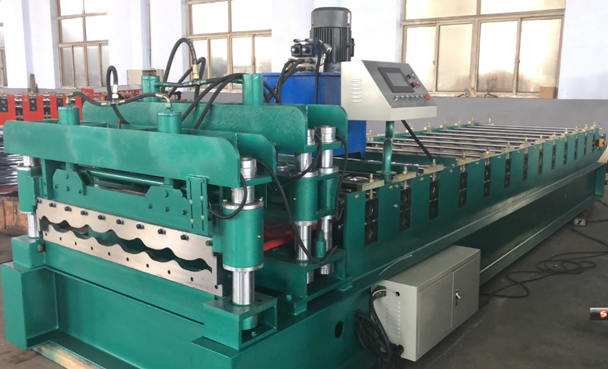

इस ड्राइंग के आधार पर, हमने ग्लेज़्ड स्टील टाइल मेकिंग मशीनरी को इस तरह बनाया:

3

2. घुटा हुआ स्टील टाइल बनाने मशीनरी उत्पादन प्रवाह चार्ट:

Decoiling --- रोल बनाने --- लंबाई में कटौती --- अंतिम उत्पाद

3. चमकता हुआ स्टील टाइल बनाने की मशीन घटकों:

4

रोल बनाने की मशीन

इस प्रकार के रोल बनाने वाली मशीन द्वारा निर्मित रंगीन स्टील पैनल की रूपरेखा:

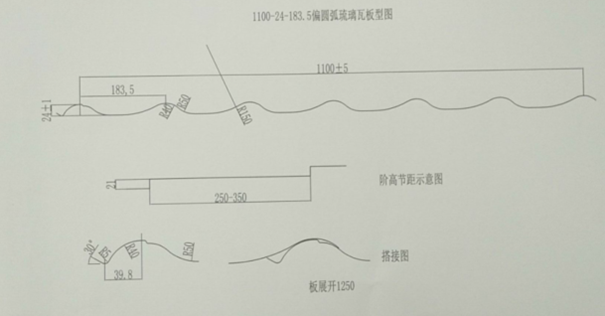

घुटा हुआ टाइल रोल बनाने की मशीन का प्रोफाइल ड्राइंग

प्रभावी चौड़ाई: 1100 मिमी

खिला चौड़ाई: 1250 मिमी

गठित स्टील की मोटाई: 0.3-0.6 मिमी (आमतौर पर शीट की मोटाई 1 मिमी से कम होती है)

कॉइल या प्लेट की सामग्री: जीआई, पीपीजीआई

रोल बनाने की मशीन का चित्र (केवल संदर्भ के लिए)

5


रोल बनाने की मशीन के पैरामीटर

(1) फ्रेम की सामग्री: (उच्च ग्रेड) 400 mm`H` आकार स्टील वेल्डिंग

(2) पूरी प्लेट की मोटाई मध्य प्लेट वेल्डिंग नहीं: 20 मिमी

(3) रोलर का कदम: 13 कदम

(4) शाफ्ट ( ठोस शाफ्ट ) का व्यास : 74 मिमी

(5) शाफ्ट की सामग्री ( ठोस शाफ्ट ) : (उच्च ग्रेड) 45 # स्टील , शमन और तड़के उपचार

(6) रोलर की सामग्री: 45 # स्टील

(7) रोलर का उपचार: हार्ड क्रोमाइज लेपित 0.05-0.07 मिमी

(8) ड्राइव प्रकार रोल बनाने की मशीन: चेन द्वारा ड्राइव

(9) चेन: 25.4 मिमी (उच्च ग्रेड)

(10) असर: 6210 (उच्च ग्रेड)

(११) रेड्यूसर: ५ # साइक्लॉयड रेड्यूसर (उच्च श्रेणी)

(12) मुख्य मोटर की शक्ति: 5.5KW

(13) वोल्टेज: 380V / 50Hz / 3phase

(14) हाइड्रोलिक स्टेशन की मोटर शक्ति: 5.5kw

(15) लाइन की गति: लगभग 3-5 मीटर / मिनट

(16) हाइड्रोलिक स्टेशन का तेल पंप: गियर तेल पंप (उच्च ग्रेड)

(17) हाइड्रोलिक कटिंग: पीएलसी द्वारा नियंत्रित कटिंग

(18) काटने की सटीकता: +/- 2 मिमी

(19) रेज़र ब्लेड्स सामग्री: Cr12, शमन 58-62 °।

(20) मुख्य बनाने की मशीन की उपस्थिति का आकार: 7 मीटर (लंबाई) * 1.6 मीटर (चौड़ाई) * 1.4 मीटर (ऊंचाई)

(21) विद्युत नियंत्रित प्रणाली: पीएलसी द्वारा नियंत्रित पूरी मशीन

(22) पीएलसी: DELTA ( TAIWAN )

(23) फ़्रिक्वेंसी कन्वर्टर: DELTA ( TAIWAN )

(24) आवृत्ति कनवर्टर शक्ति: 5.5KW

(25) एनकोडर: ROUNDSS (उच्च ग्रेड)

(26) कंट्रोलिंग डेस्कटॉप: टेक्स्ट स्क्रीन (उच्च ग्रेड)

(27) विद्युत भाग: DELIXI या CHINT

इस ड्राइंग प्रोफ़ाइल को छोड़कर, रंगीन घुटा हुआ स्टील की छत शीट के लिए हमारी घुटा हुआ स्टील की टाइल बनाने की मशीनरी का उपयोग निम्न प्रकार से किया जा सकता है:

6

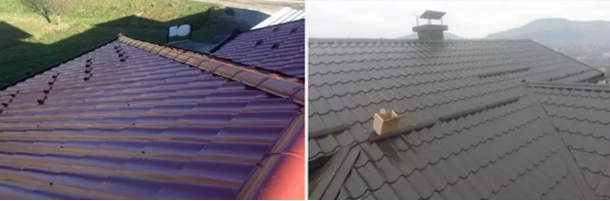

इस प्रकार के छत पैनल में सुंदर, शास्त्रीय उपस्थिति और अनुग्रह स्वाद सहित लाभ है। यह व्यापक रूप से गांव, होटल, प्रदर्शनी, व्यवसाय गांव, परिवार के निर्माण और बाहरी सजावट में इस्तेमाल किया जा सकता है।

7

सामान्य प्रश्न:

1. एक मशीन है केवल एक शैली उत्पाद का उत्पादन कर सकते हैं?

बिल्कुल नहीं। हमारी मशीनें अपने रोलर्स को बदलकर अधिक प्रकार का उत्पादन कर सकती हैं।

2. आप बिक्री के समर्थन के बाद है?
हां, हमें सलाह देने में खुशी होती है और हम तकनीकी मार्गदर्शन के लिए कुशल तकनीशियनों को आपकी जगह पर भेजते हैं। हम आपकी मशीनों को चलने देंगे ताकि आपका व्यवसाय चालू रहे।

3. अगर मशीन टूट गई तो आप क्या कर सकते हैं?

हमारी मशीन की वारंटी अवधि 12 महीने है। और अगर टूटे हुए हिस्सों की मरम्मत नहीं की जा सकती है, तो हम टूटे हुए हिस्सों को बदलने के लिए नया भेज देंगे। और केवल एक चीज जो आपको करने की ज़रूरत है वह परिवहन लागत का भुगतान कर रही है।

यदि वारंटी अवधि से परे, हम समस्याओं को हल करने के लिए बातचीत के माध्यम से कर सकते हैं, और हम मशीन के पूरे जीवन के लिए तकनीकी सहायता की आपूर्ति करेंगे।
