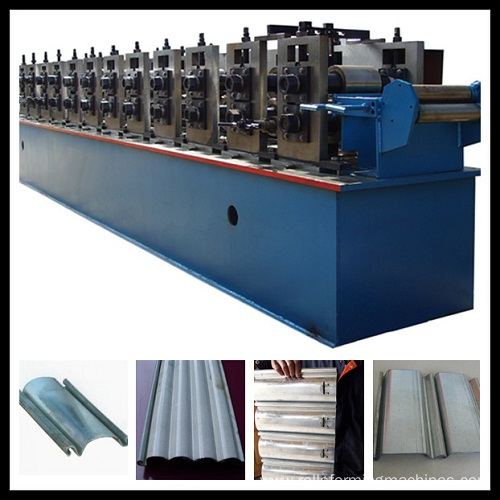

शटर स्लेट रोल बनाने की मशीन
शटर स्लेट रोल बनाने की मशीन
शटर स्लेट रोल बनाने की मशीन

शटर स्लेट रोल बनाने की मशीन

भुगतान प्रकार: L/C,T/T,D/P,Western Union,D/A
Incoterm: FOB,CFR,CIF,FCA
Min. आदेश: 1 Set/Sets
प्रसव के समय: 30 दिनों

अब से संपर्क करें टोकरी में जोड़ें

बुनियादी जानकारी

    मॉडल नं.: zt-005-207

    सामग्री: इस्पात

    अंदाज: यूरोपीय

    ओपन स्टाइल: स्वचालित

    प्रमाणीकरण: आईएसओ 9001, सीई

    सतही परिष्करण: ख़त्म होना

    विशेष समारोह: सुरक्षा

    पद: गेराज

    Machine Size: 4000*500*700mm

    Drive: Gear

    Shalf Material: 45#steel

    Shalf Diameter: ¢56mm

    Power: 5.5kw

    Roller Station: 14steps

    Speed: 10-15m/min

    Roller Material: Bearing Steel With Quenched Treatme

Additional Info

    पैकेजिंग: ग्राहक की आवश्यकता के अनुसार

    उत्पादकता: 10-15m/min

    ब्रांड: ZHONGTUO

    परिवहन: Ocean,Land

    उद्गम-स्थान: चीन में निर्मित

    आपूर्ति की क्षमता: 20set per Month

    प्रमाण पत्र: ET, ISO9001

उत्पाद विवरण

शटर स्लेट रोल बनाने की मशीन

उत्पाद का नाश

शटर स्लेट रोल बनाने की मशीन एक विशेष प्रकार की रोल बनाने की मशीन है, शटर दरवाजा पैनल या स्लेट मानक और सुरुचिपूर्ण उत्पादन करती है, जो अच्छे प्रदर्शन को दर्शाती है और भविष्य में प्रवृत्तियों का पर्याप्त उपयोग करती है। रोल बनाने की इस तरह की मशीन का व्यापक रूप से विभिन्न धातु, इस्पात निर्माण, इस्पात संरचना परियोजनाओं और रोकथाम प्रणाली के लिए दीवार पैनलों और छत पैनलों आदि। स्लेट शटर रोलर दरवाजा बनाने की मशीन एक उन्नत तकनीक और व्यावहारिक उपयोगी प्रणाली है।

मुख्य टेक्निक डेटा

1. आयाम आयाम: 4000 * 500 * 700 मिमी

2. कुल वजन: लगभग 3ton

3. नियंत्रण प्रणाली: कंप्यूटर नियंत्रण

4. मुख्य बनाने वाली इकाई मोटर ड्राइविंग: 5.5 किलोवाट

5. रोलर्स की सामग्री: बुझती उपचार के साथ स्टील असर

6. रोलर शाफ्ट की सामग्री: 45 # स्टील

7. रोलर्स के चरण: 14 कदम

8.फ़ॉर्मिंग गति: 10-15 मीटर / मिनट

9। मोटा होना रोल किया जाना: 0.5-1.5 मिमी

रेखा के अवयव

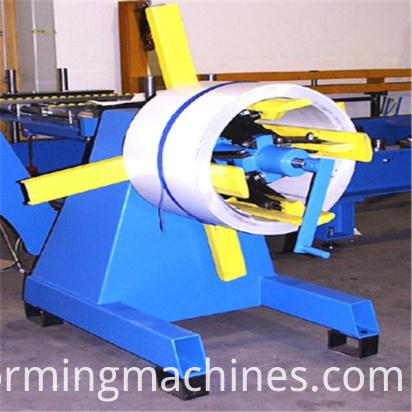

1. डकोइलर

 Slat Shutter Door Roll Forming Machine-decolier

उपयोग: इसका इस्तेमाल स्टील कॉइल का समर्थन करने और इसे टर्नटेबल के रास्ते में खोलने के लिए किया जाता है।

रोल बनाने प्रणाली द्वारा खींचा निष्क्रिय निष्क्रिय

ए। कुंडल भीतरी व्यास: 450-550 मिमी

ख। कुंडल अधिकतम चौड़ाई: 300 मिमी
सी। अधिकतम ले जाने की क्षमता: 3000 किलोग्राम

(आप इस हिस्से को इलेक्ट्रिक या हाइड्रोलिक के साथ चुन सकते हैं)

2. नाइट्री लेवलिंग और पंचिंग डॉट्स

 Shutter Door Roll Forming Machine-entry leverling

यह भाग सुनिश्चित करने के लिए कॉइल रखता है कि यह साफ साफ और सीधे है

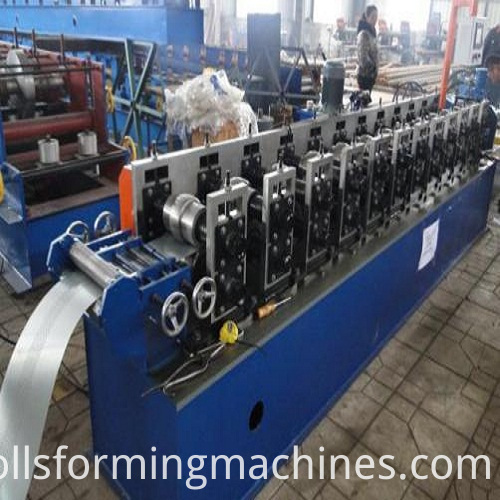

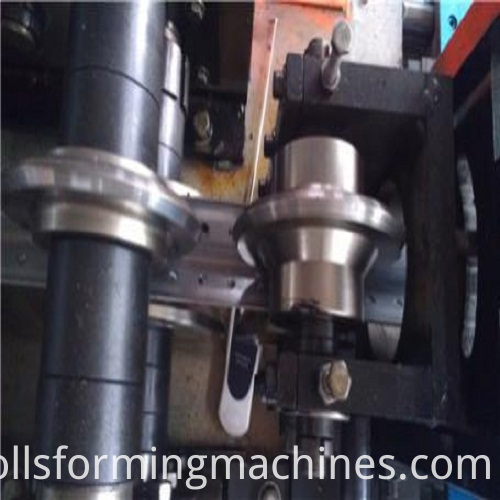

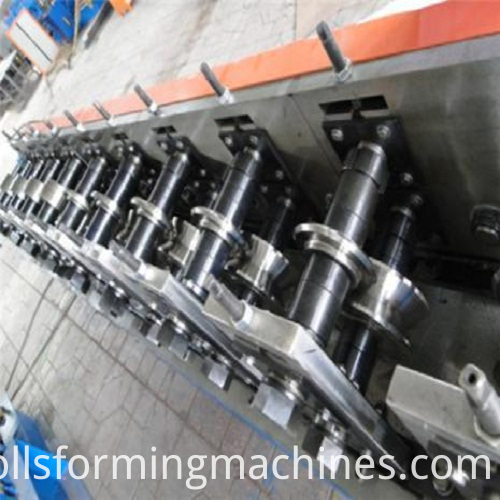

3. रोल बनाने मशीन

Salt Door roll forming machine 2

 Shutter Door roll forming machine3

 Shutter Slat Door roll forming mashine1

ए। बनाने के चरण की संख्या: 14 स्टेशन

ख। दस्ता सामग्री: 45 # बुझती उपचार के साथ स्टील, सटीक machined,

व्यास: ¢ 56 मिमी

सी। रोलर सामग्री: बुझती उपचार के साथ स्टील असर

घ। परिवहन: गियर द्वारा

ई। गठन की गति: 10-15 मी / मिनट
च। मोटर: 5.5kw

जी। वोल्टेज: 380 वी, 50 हर्ट्ज, 3 चरण

एच। संरचना: स्वतंत्र स्टैंड

4. बाल काटना प्रणाली

 Shutter Door Roll Forming Machine System--shearing system


 Shutter Salt Roll Forming Machine Line--shearing system 2

सर्वो उड़न और ट्रैकिंग काटने का देखा, काटने देखा मुख्य मशीन की गति के अनुसार काटने की गति और स्थान को समायोजित करेगा। इस पद्धति के अनुसार, मशीन काम की गति उसी तरह की मुख्य मशीन के समान होगी। काटने की थाली हम इसे उच्च गति और सुंदर कटौती डराने में काटने के लिए सबसे अच्छी सामग्री लेते हैं।

ब्लेड की सामग्री: सीआर 12 एमओवी, हार्डनिंग एचआरसी 58-62 ℃

लंबाई सहिष्णुता: 3 मी ± 1.5 मिमी

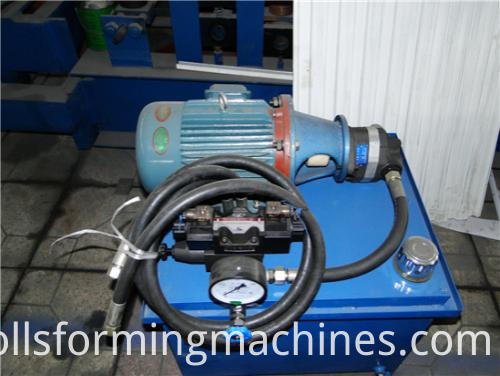

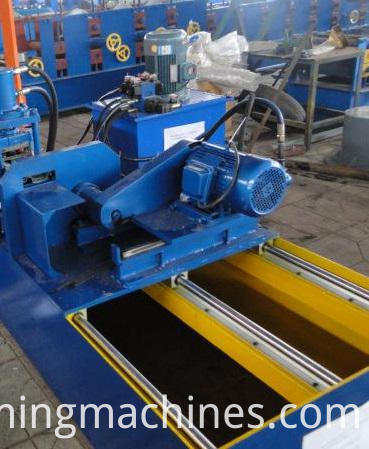

5. हाइड्रोलिक स्टेशन

 Slat Shutter Door Roll Forming Machine--hydraulic station

हाइड्रोलिक मोटर पावर: 3 किलोवाट

हाइड्रोलिक तेल: 46 #

हाइड्रोलिक दबाव: 12 एमपीए

अवयव: इस प्रणाली में हाइड्रोलिक टैंक का एक सेट, हाइड्रोलिक तेल पंप का एक सेट और दो हाइड्रोलिक पाइप शामिल हैं। और विद्युत चुम्बकीय वाल्व के दो सेट

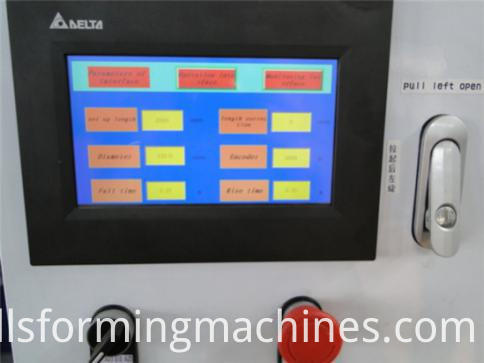

6. पीएलसी स्टेशन

 Shutter Door Forming Machine System-PLC station

पीएलसी नियंत्रण प्रणाली, हम पैनासोनिक लेते हैं या आप जिस तरह से पसंद करते हैं उसे निर्दिष्ट कर सकते हैं। सामान्य मशीन के साथ अलग, पीएलसी क्रमादेशित सर्वो काटने वाले नियंत्रण मानकों को जोड़ देगा।

7. टेबल से बाहर भागो

यह उत्पादों को प्रेषित करने के लिए वेल्डेड स्टील और समर्थित रोलर को गोद लेता है।
