उच्च आवृत्ति वेल्डेड ट्यूब बनाने की मशीन
उच्च आवृत्ति वेल्डेड ट्यूब बनाने की मशीन
उच्च आवृत्ति वेल्डेड ट्यूब बनाने की मशीन
उच्च आवृत्ति वेल्डेड ट्यूब बनाने की मशीन
उच्च आवृत्ति वेल्डेड ट्यूब बनाने की मशीन

उच्च आवृत्ति वेल्डेड ट्यूब बनाने की मशीन

भुगतान प्रकार: L/C,T/T,D/P,Paypal,Money Gram,Western Union
Incoterm: FOB,CFR,FCA,CPT
Min. आदेश: 1 Bag/Bags
प्रसव के समय: 90 दिनों

अब से संपर्क करें टोकरी में जोड़ें

डाउनलोड:

बुनियादी जानकारी

    मॉडल नं.: ZT-008

    शर्त: नया

    स्वनिर्धारित: स्वनिर्धारित

    आवेदन: उद्योग, सजावट

    प्रकार: उच्च आवृत्ति वेल्ड पाइप मिल लाइन

    Product Name: Tube Roll Forming Machine

    Work Speed: 0-90m/min

    Work Space: 60*7 M

    High Frequency: 300kw

Additional Info

    पैकेजिंग: पैक पैकिंग

    उत्पादकता: 0-90M/MIN

    ब्रांड: ZHONGTUO

    परिवहन: Ocean,Land

    उद्गम-स्थान: चीन

    प्रमाण पत्र: CE ISO SGS

    एचएस कोड: 845522

    बंदरगाह: TIANJIN,QINGDAO,SHANGHAI

उत्पाद विवरण

उच्च आवृत्ति वेल्डेड ट्यूब बनाने की मशीन


उच्च तकनीक पाइप बनाने, पीएलसी contorl प्रणाली, काम statble और आसान संचालन और बनाए रखने के लिए लागू होते हैं। इस क्षेत्र में अग्रिम स्तर पर भरोसा करने के लिए निर्माण और परिशुद्धता पर। उत्पाद से कटौती करने के लिए उत्पाद से, मशीन काम की गति को पाइप आकार में परिवर्तन के साथ समायोजित किया जा सकता है।


एक मशीन गोल पाइप, स्क्वायर पाइप और आयताकार पाइप बना सकती है, हम पाइप आकार और सामग्री की मोटाई के अनुसार सही मशीन प्रकार से मेल खाएंगे।

पाइप बनाने की मशीन के लिए मुख्य प्रकार यहां दिए गए हैं:

pipe making machine types


पूरे उत्पादन लाइन में अनोइलर, कतरनी और बट वेल्डर, ऊर्ध्वाधर प्रकार संचयक, इकाई बनाने, उच्च आवृत्ति वेल्डेड सिस्टम, आकार बदलने इकाई, काटने प्रणाली और शक्तिशाली उत्पाद तालिका शामिल हैं।

उत्पाद प्रवाह फोटो आपको यह जानने में मदद कर सकता है कि मशीन कैसे काम करती है:

product flow

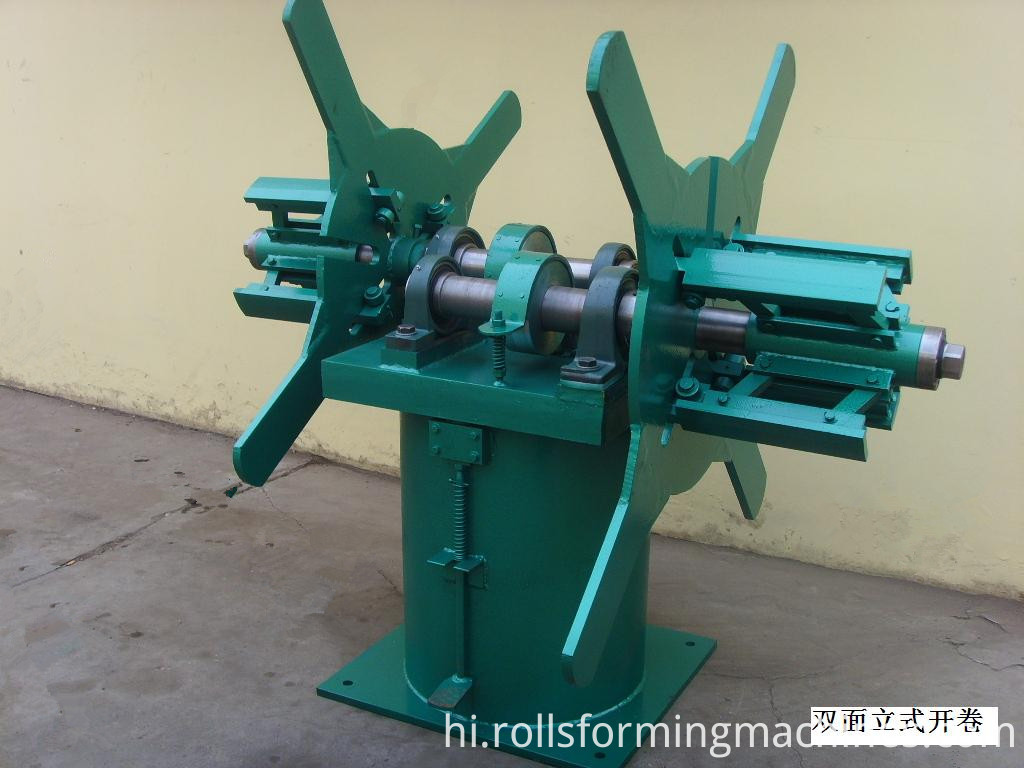

हम पाइप बनाने की मशीन के साथ डबल हेड अनोइलर प्रदान करेंगे, डबल हेड अनकोइल कॉइल को बहुत तेजी से बदल सकता है, ताकि यह उच्च गतिशील गति से मेल खा सके। प्रत्येक सिर 1.5-2 टन का तार लोड कर सकता है। यहां अनकिल फोटो है कृपया जांचें:

decoiler for tube roll forming machine


सामग्री भंडारण के लिए हमारे पास दो प्रकार की मशीन पसंद है:

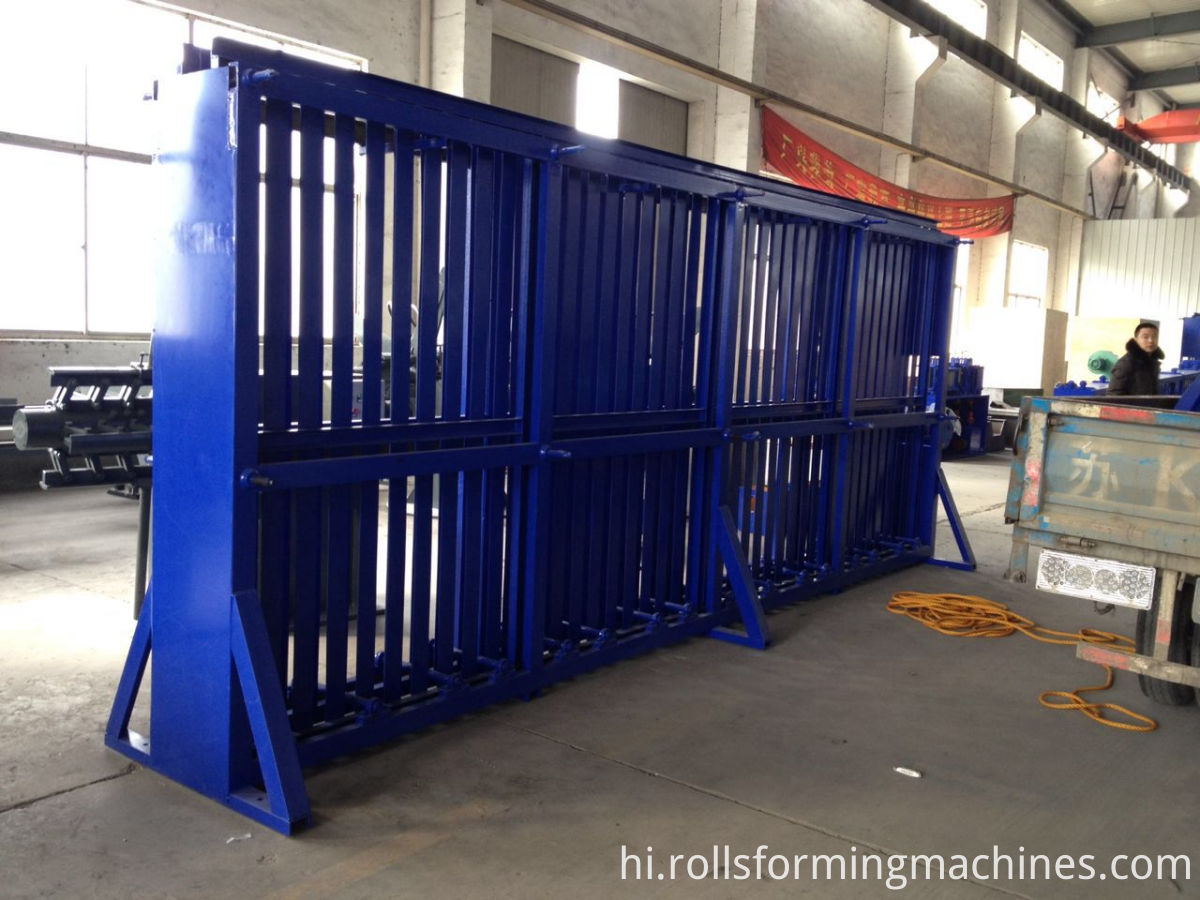

पहला एक ऊर्ध्वाधर प्रकार संचयक है , फ़ंक्शन सामग्री को काटने और वेल्डिंग के दौरान मशीन को काम करने के लिए पर्याप्त सामग्री को स्टोर करने के लिए है।

1. निर्माण: इस्पात प्लेट वेल्डेड, ऑटो फीडर और पुल सामग्री इकाई के साथ

2. हाथ से समायोजित करें: हाथ से

3. भंडारण क्षमता: 150-300 मीटर,

4. लंबाई: 5.5 * 2.8 मीटर

material storage for tube roll forming machine


दूसरा प्रकार क्षैतिज संचय है , मुख्य कार्य मुख्य मशीन की आपूर्ति के बिना मुख्य मशीन की आपूर्ति के लिए मुख्य मशीन की आपूर्ति के लिए एक निश्चित मात्रा में इस्पात पट्टी को स्टोर करना है ताकि यह सुनिश्चित करने के लिए मुख्य मशीन के सतत उत्पादन को रोक दिया जा सके।

1. संचय व्यास: 5 मीटर

2. कॉइल चौड़ाई: 240 * 530 मिमी (पाइप आकार में accoding)

3. तार मोटाई: 1.5-4 मिमी (पाइप आकार के लिए accoding)

4. खिलाने की गति: 120-200 मीटर

संरचनात्मक रूप: रिवर्सिंग स्टैंड, पिंच फीडिंग स्ट्रक्चर (22 किलोवाट एसी स्पीड-एडजस्टिंग मोटर), संचयक का मुख्य निकाय (30 किलोवाट एसी स्पीड-एडजस्टिंग मोटर)

material storage

मशीन उत्पादकता के अनुसार, दो प्रकार की इकाइयां फ़ंक्शन समान होती हैं, ग्राहक ग्राहक को वह चुन सकता है जिसे वह चाहता है। पहला व्यक्ति दूसरे प्रकार की तुलना में अधिक लागत बचा सकता है, लेकिन सामग्री की दुकान की लंबाई दूसरे की तुलना में कम है। दूसरा प्रकार अधिक स्थिर काम कर सकता है और सामग्री की सतह को नुकसान और अधिक लम्बाई के बिना सुरक्षित रख सकता है।

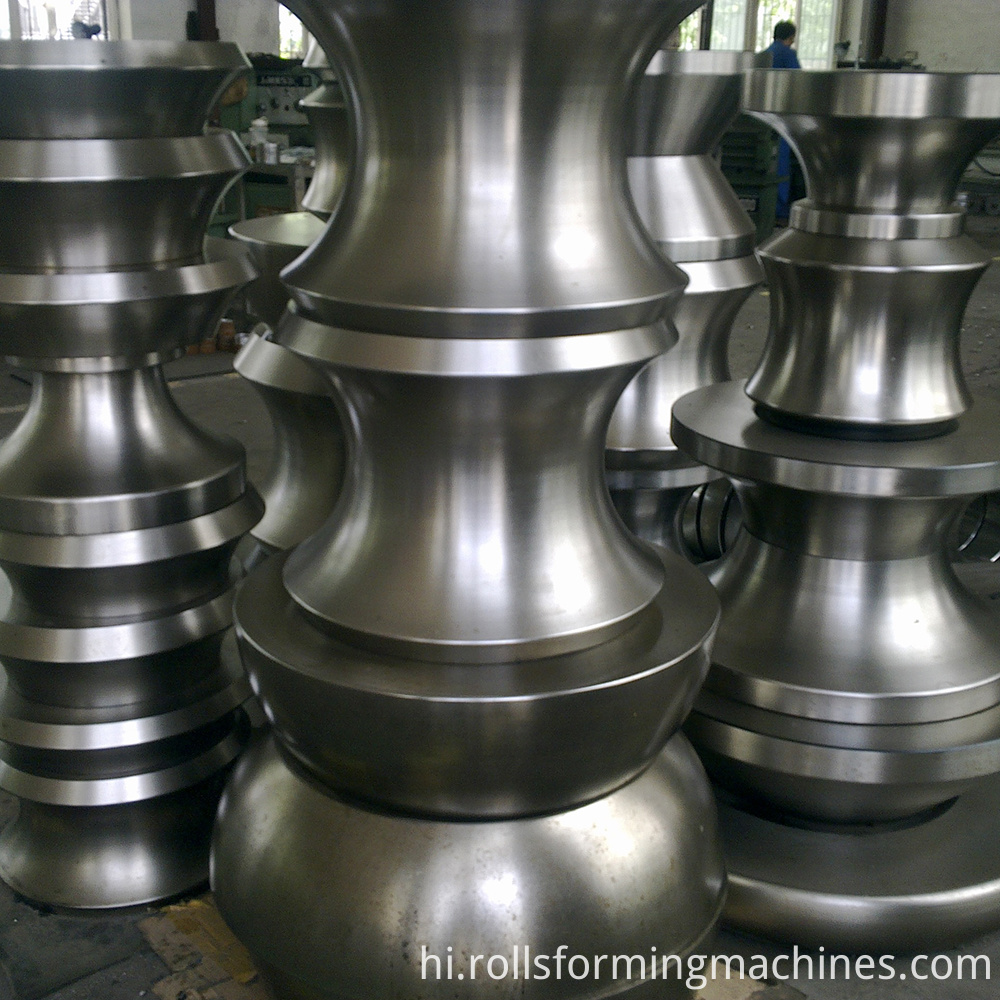

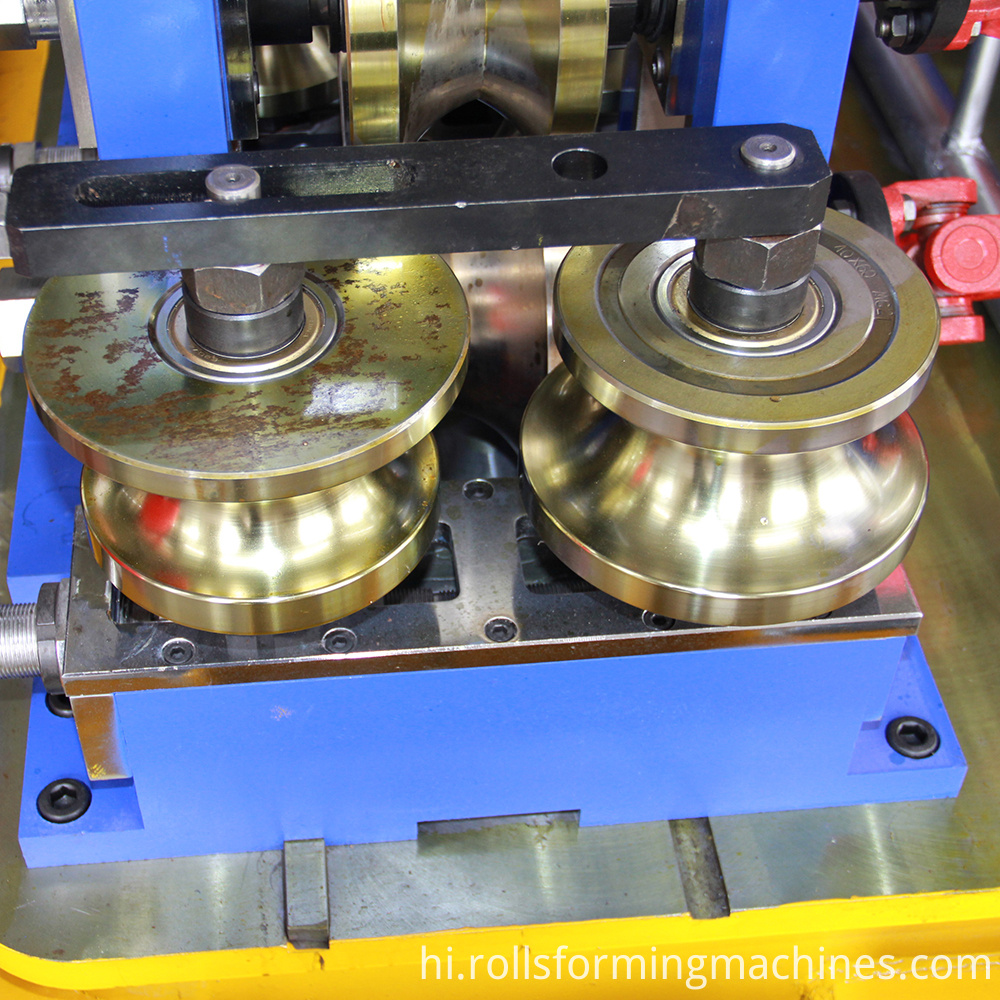

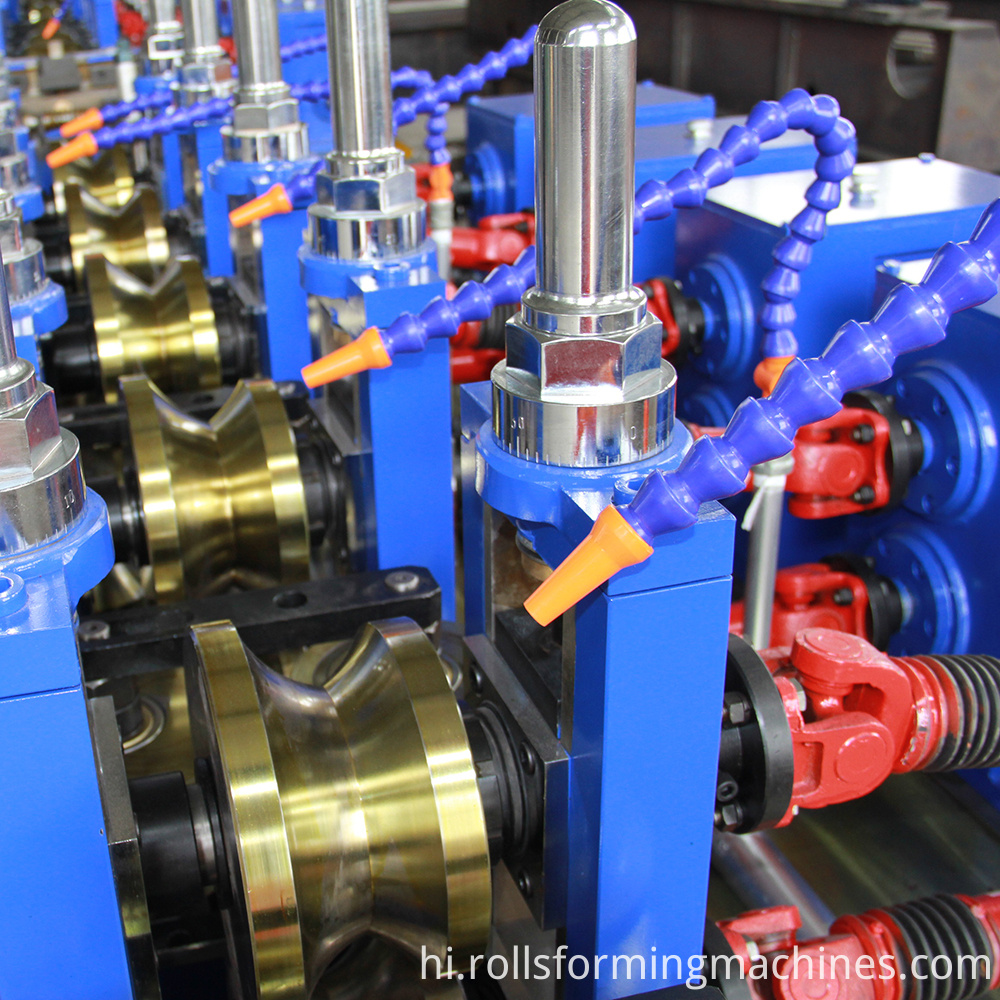

शाफ्ट सामग्री 40 सीआर है, और रोलर सामग्री दोनों गठन इकाई के लिए सीआर 12 है और यूनी टी का आकार बदल रही है। शाफ्ट संख्या पाइप आकार या मशीन प्रकार पर निर्भर करती है।

tube roll forming machine


tube roll forming machine

tube roll forming machine

tube roll forming machine

tube roll forming machine

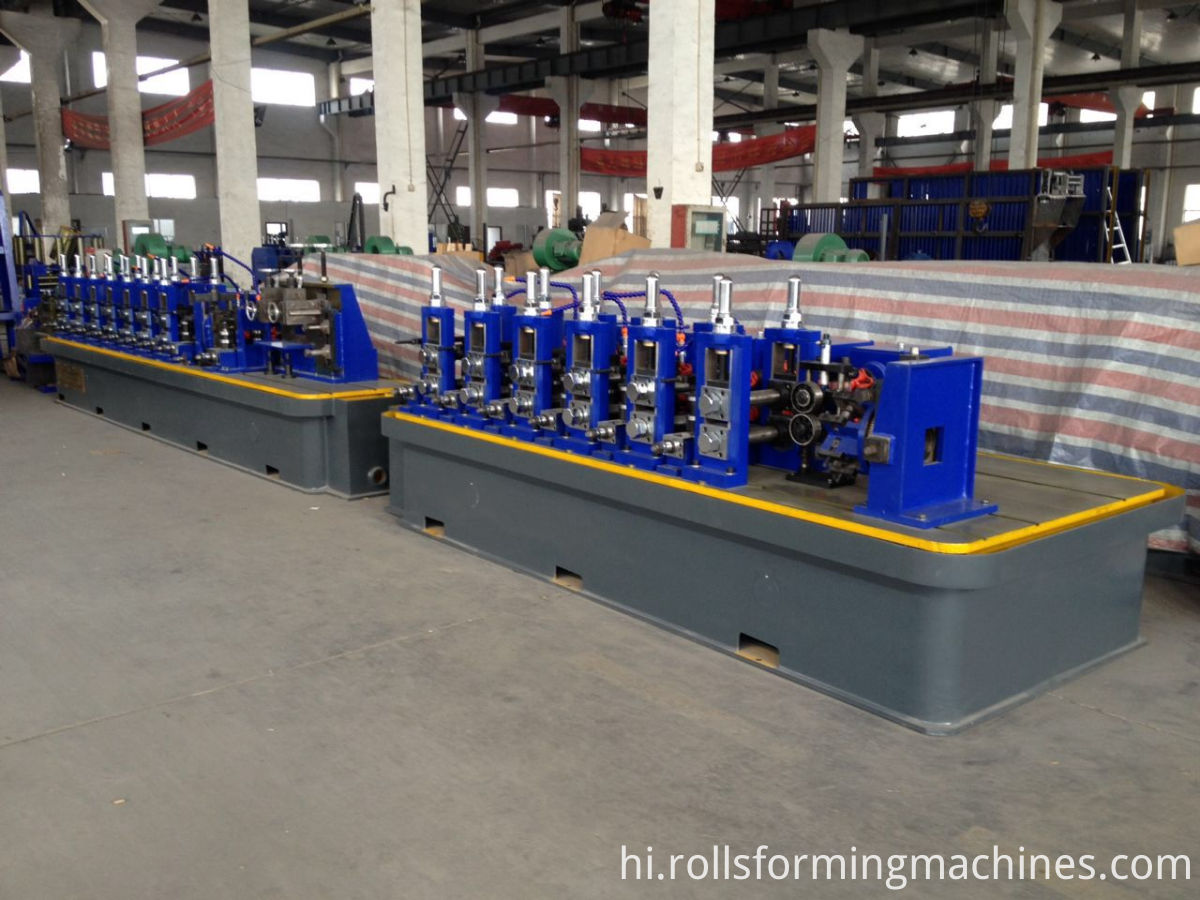

जैसा कि हम जानते हैं, इससे कोई फर्क नहीं पड़ता कि हम किस पाइप आकार को बनाते हैं, पहला कदम इसे गोल करना है, यही वह इकाई है जो बनाते हैं।

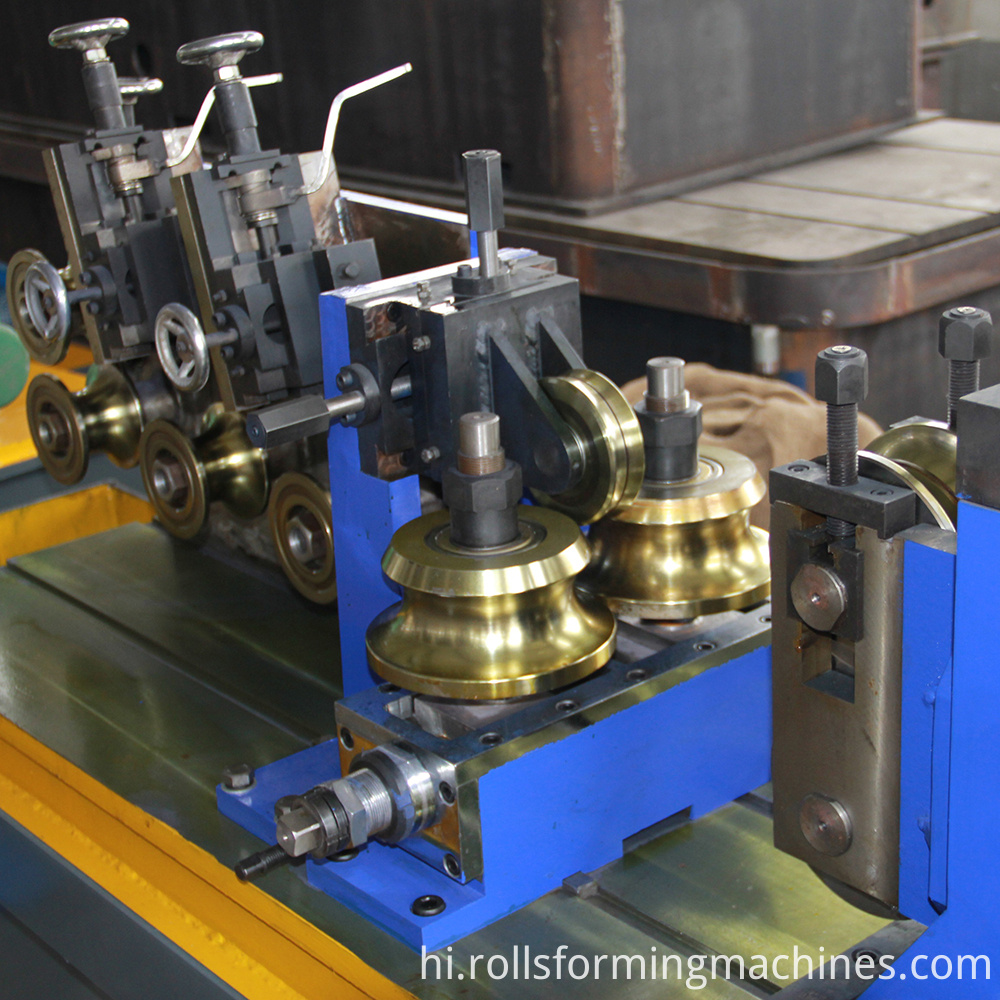

मोल्ड के साथ आकार देने वाली मशीन गोल आकार, स्क्वायर पाइप और आयताकार पाइप की तरह हमें आवश्यकतानुसार आकार बनाती है। फॉर्मिंग इकाई और आकार देने वाली इकाई दोनों में तुर्की सिर शामिल होगा, यह अगले इकाई को पाइप को और बेहतर तरीके से मार्गदर्शन और सीधा कर सकता है।


बनाने इकाई और आकार बदलने इकाई के बीच, हम उच्च आवृत्ति वेल्डेड प्रणाली डाल देंगे। यह बाओडिंग शहर में बना है,

ठोस राज्य उच्च आवृत्ति वेल्डर, रेक्टीफायर कैबिनेट, इन्वर्टर कैबिनेट, ट्रांसफार्मर, वर्कटॉप, पवन और पानी शीतलन प्रणाली।



ट्रांसमिशन सिस्टम के लिए , यूनिट बनाने वाली मशीन और साइजिंग मशीन ड्राइव सिस्टम को गोद लेती है, रेड्यूसर, गियर बॉक्स, सार्वभौमिक ड्राइव शाफ्ट के माध्यम से मुख्य मोटर क्षैतिज रोलर, गैर संचालित रोलर के लिए लंबवत रोल खींचती है।

pipe making machine


काटने की व्यवस्था कम्प्यूटर नियंत्रित उड़ान काटने काटने वाला है, यह मशीन उत्पादन गति से मेल खा सकता है। ट्रैकिंग काटने से इसे और अधिक सुरक्षित बना दिया जाता है।

pipe making machine

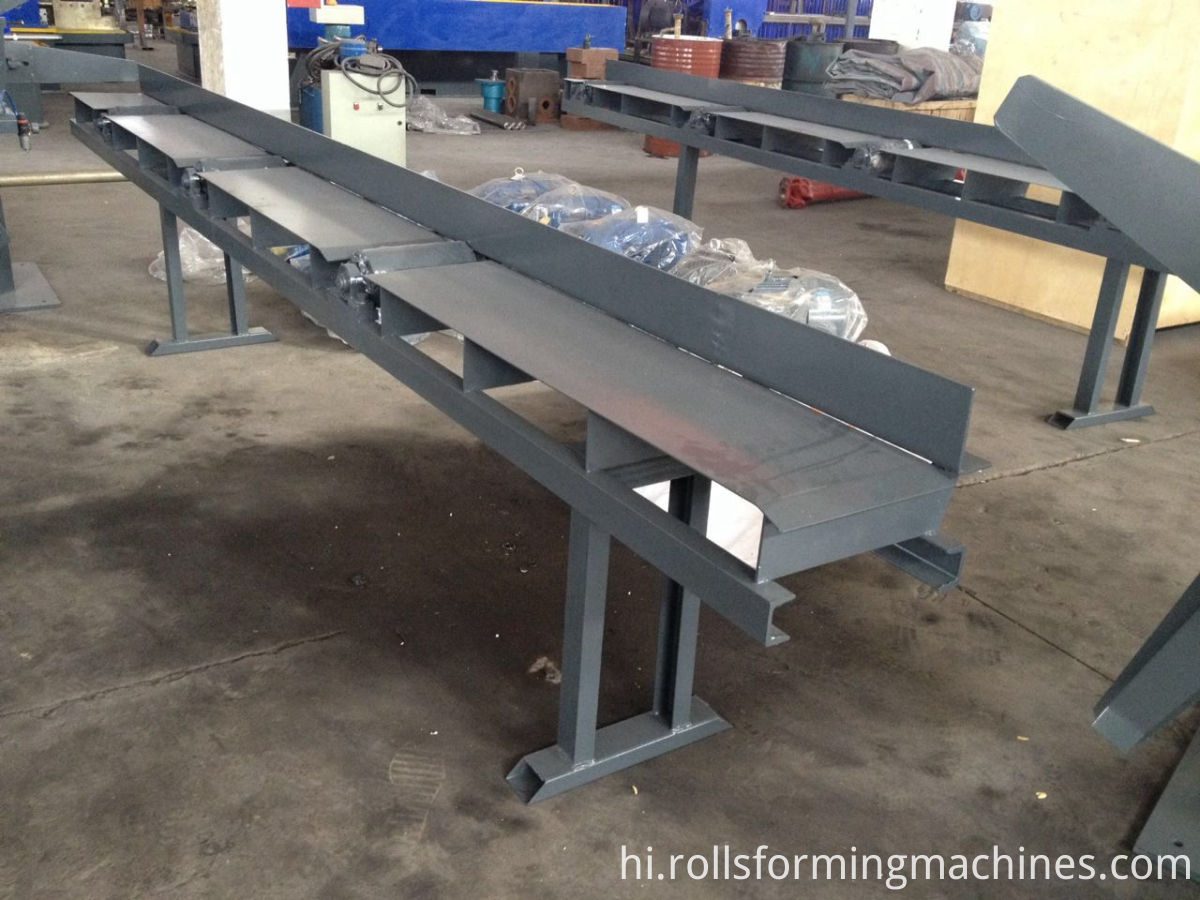

हम उत्पाद एकत्र करने के लिए 9 मीटर की लंबी शक्तिशाली तालिका प्रदान करते हैं।

table

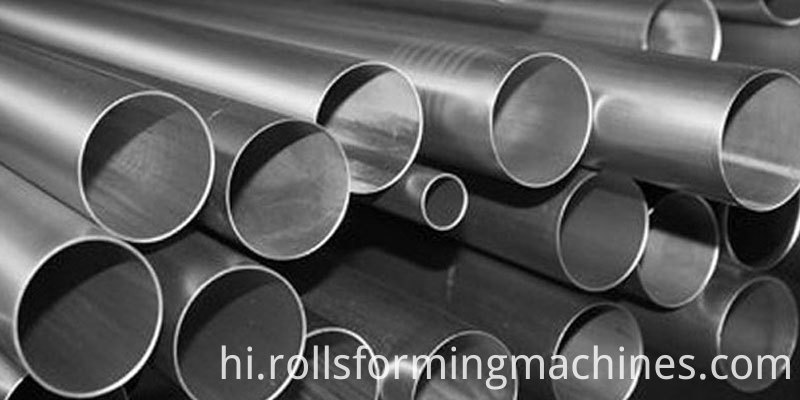

यहां हमारी मशीनों द्वारा बनाई गई पाइप उत्पाद है:

pipe


यदि आप पाइप बनाने की मशीन में रूचि रखते हैं तो कृपया मुझसे संपर्क करने में संकोच न करें।

zhongtuo machine
