HG76 कार्बन इस्पात ट्यूब मिल व्यास के लिए 10-89 मिमी
HG76 कार्बन इस्पात ट्यूब मिल व्यास के लिए 10-89 मिमी
HG76 कार्बन इस्पात ट्यूब मिल व्यास के लिए 10-89 मिमी
HG76 कार्बन इस्पात ट्यूब मिल व्यास के लिए 10-89 मिमी

HG76 कार्बन इस्पात ट्यूब मिल व्यास के लिए 10-89 मिमी

इकाई मूल्य: USD 120000 - 150000 / Set/Sets
भुगतान प्रकार: T/T,L/C,D/A,D/P,Western Union
Incoterm: FOB
Min. आदेश: 1 Set/Sets
प्रसव के समय: 60 दिनों

अब से संपर्क करें टोकरी में जोड़ें

Additional Info

    पैकेजिंग: नंगा पैकिंग

    उत्पादकता: 90m/min

    ब्रांड: Zhongtuo

    परिवहन: Ocean,Land

    उद्गम-स्थान: चीन

    आपूर्ति की क्षमता: 30 sets/month

    प्रमाण पत्र: CE\ISO9001

उत्पाद विवरण

HG76 कार्बन इस्पात ट्यूब मिल व्यास के लिए 10-89 एम एम

सारांश की कार्बन इस्पात ट्यूब मिल

चक्की दौर के विनिर्माण के लिए इरादा है 1.0 मिमी की मोटाई के साथ Φ20mm-Φ89mm की पाइप-3.5 एमएम खुला हुआ ट्यूबलर खाली ट्यूब, ठोस राज्य उच्च आवृत्ति वेल्डर के माध्यम से, हीटिंग एज में इसके बाद वेल्डिंग के साथ के माध्यम से ठंड में लुढ़का और गर्म लुढ़का कुंडल स्ट्रिप से अनुदैर्ध्य सीवन में वेल्डिंग ट्यूब वेल्डिंग मशीन, ठंडा, और आगे नौकरशाही का आकार घटाने या आकार देने और मापा लंबाई में अंतहीन ट्यूब के पर काटने का रोल। तैयार उत्पाद के गोल, चौकोर या आयताकार पाइप किया जाएगा।

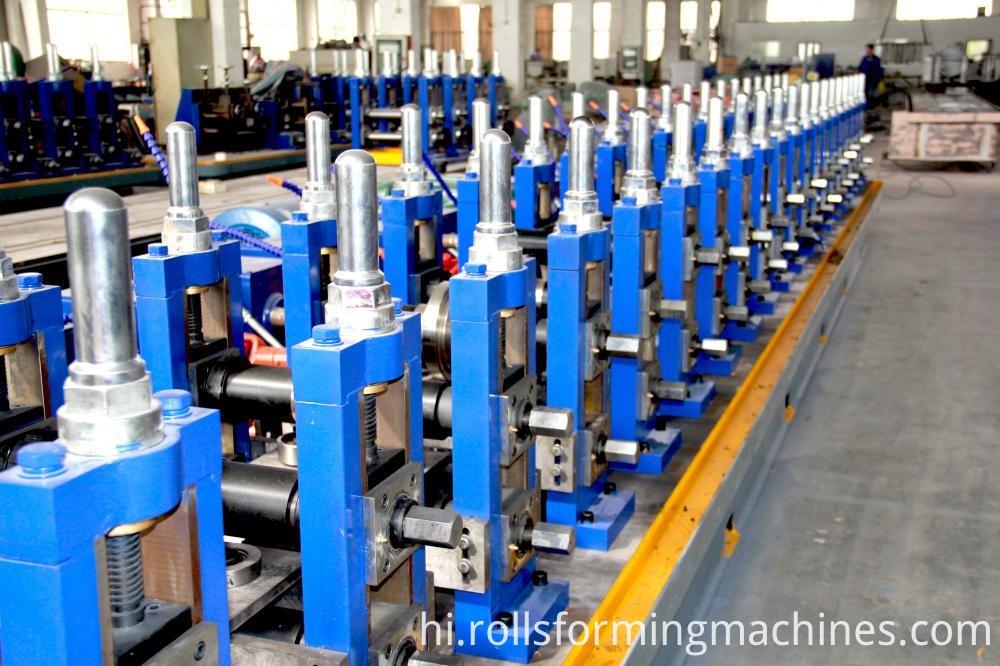

main machine of tube mill

HG50 ट्यूब मिल के III. बुनियादी शर्तें:
एक) स्टील पाइप विनिर्देश
1. पाइप व्यास: Φ20mm-Φ89mm
पाइप मोटाई: 1.0 मिमी-3.5 मिमी
2. वर्ग पाइप उदाहरण: 15 x 15-70x70mm स्क्वायर पाइप के लिए अधिकतम
आयत पाइप उदाहरण: 15 X 30-80 x 60 मैक्स
पाइप मोटाई: 1.0 मिमी-3.5 मिमी
3. पाइप की लंबाई: अनुकूलित अधिकतम 12 है
4. लंबाई सहिष्णुता: 0-6 मिमी
बी) इस्पात पाइप विनिर्देश
1. सामग्री: कम कार्बन इस्पात
2. इस्पात टेप: भीतरी व्यास: Φ470 - 510 मिमी
बाहरी व्यास: Φmax = 1500 मिमी
पट्टी इस्पात चौड़ाई: 40 मिमी - 160 मिमी
पट्टी इस्पात मोटाई: 0.4 mm-2.5 मिमी
अधिकतम वजन: 1.0 टन
c) विद्युत
1. गतिशील शक्ति: AC380V±10%, 3phases, 50Hz±1.0%
2. नियंत्रण शक्ति: AC220V±10%, एक चरण है, 50 हर्ट्ज ±1.0%
d) विद्युत स्थापित क्षमता: appro. 250KW
ई) ठंडा पानी
1. उच्च आवृत्ति उपकरणों के लिए जलाशय: 15 m ³, एक ही सेट
2. जलाशय परिसंचारी पानी ठंडा करने के लिए: 15 m ³, एक ही सेट
च) संपीड़ित हवा
1. दबाव: 0.4Mpa
2. प्रवाह: 0.5m3/घ
जी) उत्पादन क्षमता
वार्षिक उत्पादन: 10000 टन, वार्षिक कार्य days.daily काम के घंटे और उत्पादों के अनुसार।
ज) पंक्ति गति: 30-90 m/min
IV. उपकरण श्रृंगार और एकल इकाई के मुख्य पैरामीटर:
1। दोहरे-सिर संयुक्त राष्ट्र-coiler
1.1. ब्रीफिंग: रोटरी प्रकार परिवर्तित करने के लिए आसानी से, एक ब्रेक के साथ वायवीय coils
1.2. पैरामीटर:
-कुंडल चौड़ाई: max.160mm
-कुंडल OD: अधिकतम। Ø1500mm
-कुंडल आईडी: ँ 470-ँ 510 मिमी
-कुंडल वजन: अधिकतम। 1.0 टन
1.3. खराद का धुरा विस्तार वायवीय द्वारा
1.4. खराद का धुरा स्थिति रोटेशन मैनुअल किया जाएगा
1.5. साँस का ब्रेक

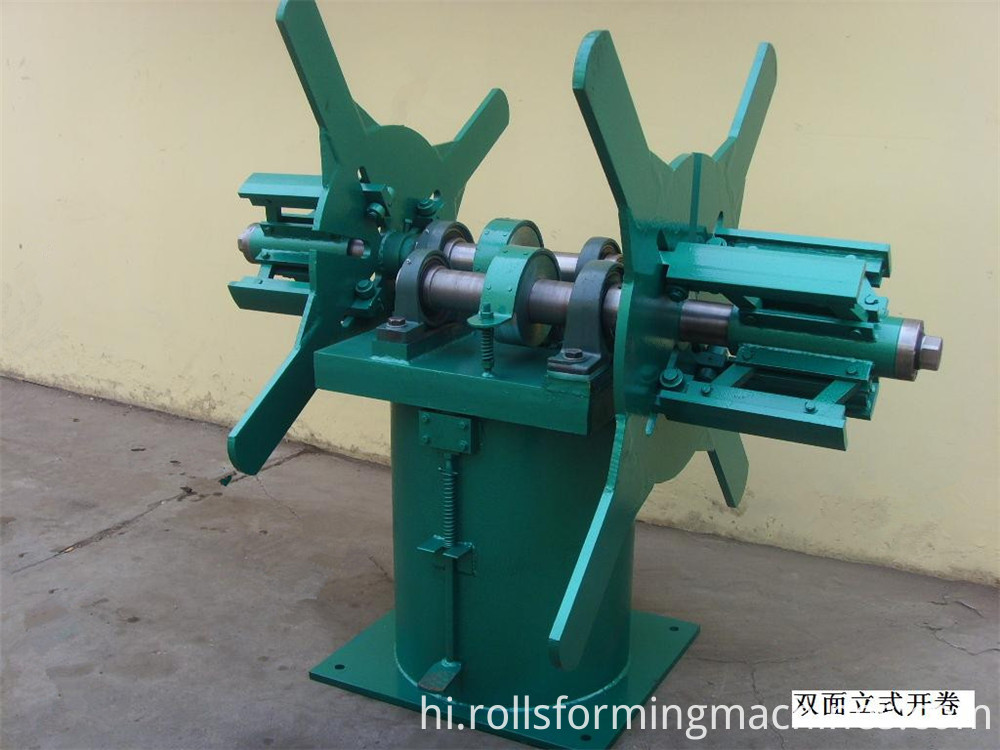

welded pipe machine decoiler

5. अनुभाग वेल्डिंग
5.1 HG50 वेल्डेड ट्यूब मिल वेल्डिंग अनुभाग से मिलकर बनता है:
-सीवन गाइड इकाई: 1 सेट
-निचोड़ स्टैंड: 2 rollers(Ø45mm)
-De-burr फ्रेम: 1 सेट (2 सिर)
-क्षैतिज इकाई सीवन इस्त्री करने के लिए: 2 रोलर्स
5.2 शीतलक अनुभाग
-कूलिंग गर्त: 1 सेट
-कूलिंग गर्त लंबाई: 2.0 m
5.3 ठोस राज्य उच्च आवृत्ति welder(GGP150 KW)
ठोस राज्य प्रेरण प्रणाली का चरित्र:
एक) नाममात्र शक्ति: 150kW
b) रेटेड डीसी पावर: पीडी = 180kW
c) रेटेड डीसी वोल्टेज: UdN = 450V
d) रेटेड डीसी वर्तमान: IdN = 400A
ई) पूरी दक्षता: η≥85%
f) उत्पादन शक्ति: पोटा > 150kW
जी) डिजाइन आवृत्ति: एफ = 350 ~ 400 kHz
ज) MOSFET इन्वर्टर: 60kW × 3
i) टैंक सर्किट आउटपुट मोड: कोई वेल्डिंग ट्रांसफार्मर आउटपुट, माध्यमिक अनुनाद
j) जल-जल के साथ वेल्डर के लिए कूलर

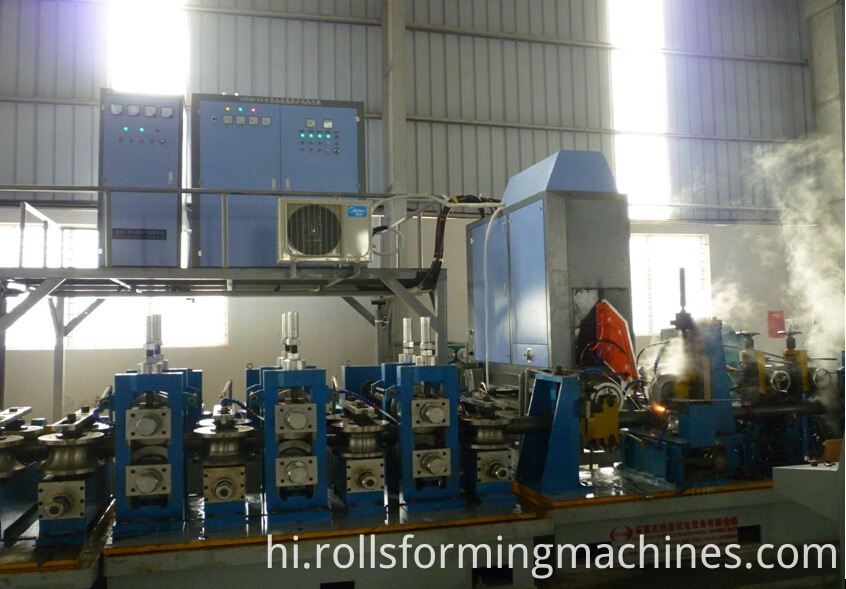

HG50 tube mill welder




6. सीएनसी उड़ान घर्षण देखा

6.1 फ्लाइंग कट ऑफ, यांत्रिक अनुभाग से मिलकर बनता है:

-डिस्क देखा था: OD600mm × ID80mm × 4.0 मिमी

-देखा डगमगाने: वायवीय

-पाइप क्लैंप: वायवीय

-कैरेज यात्रा देखा था: रैक और डैने की नोक गियर पट्टी के साथ

- यात्रा के लिए मोटर: डीसी 15KW

-काटने का कार्य के लिए मोटर: एसी 22KW

-लंबाई सहिष्णुता: 0-6 मिमी

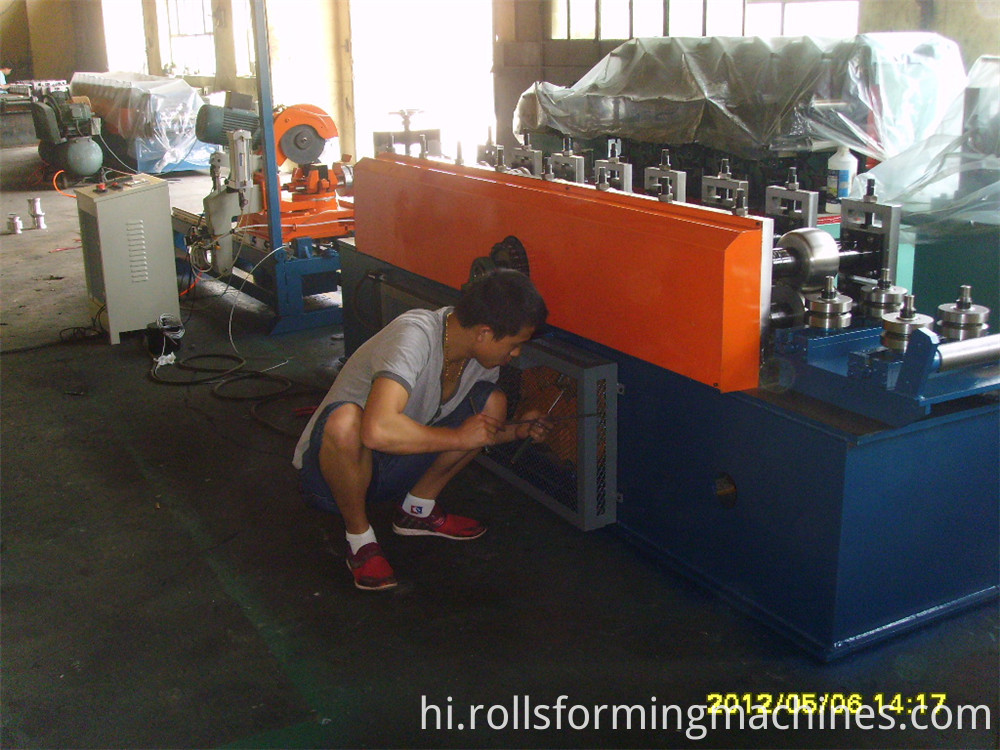

welded pipe machine tracking cutting saw
