Home > उत्पादों > डबल परत मशीन बनाने रोल > एल्यूमिनियम धातु छत छत दीवार पैनल मशीन

एल्यूमिनियम धातु छत छत दीवार पैनल मशीन

    इकाई मूल्य: USD 16500 - 6500 / Set/Sets
    भुगतान प्रकार: T/T,L/C,D/A,D/P,Western Union
    Incoterm: FOB
    Min. आदेश: 1 Set/Sets
    प्रसव के समय: 45 दिनों
बुनियादी जानकारी

मॉडल नं.: ZT-004-049

Additional Info

पैकेजिंग: एक 20 जीपी

उत्पादकता: 8-25m/min

ब्रांड: Zhongtuo

परिवहन: Ocean,Land

उद्गम-स्थान: हेबै

आपूर्ति की क्षमता: 30sets/month

प्रमाण पत्र: CE/ISO9001

उत्पाद विवरण

एल्यूमिनियम धातु छत छत दीवार पैनल मशीन

एल्यूमिनियम धातु छत छत दीवार पैनल मशीन हमारे सभी ग्राहकों में लोकप्रिय हैं, इसलिए यदि आप अधिक जानकारी चाहते हैं तो हमसे संपर्क करने में संकोच नहीं करें।


उत्पादन की प्रक्रिया

Double Layer Machine For Color Steel Profile

Uncoiling → मशीन में फ़ीडिंग सामग्री → रोल बनाने → लंबाई मापने → चरण गठित → ऑटो काटने → उत्पाद प्राप्त करना

उत्पादन लाइन के घटक

No.

Name

Unit

Qty

1

Manual decoiler

set

1

2

Main forming machine

set

1

3

PLC control system

set

1

4

Hydraulic pump station

set

1

5

Post cut

set

1

6

Electric motor

set

1

7

Output table

set

1

उत्पादन पैरामीटर

प्रसंस्करण सामग्री: रंगीन स्टील प्लेट, जस्ती प्लेट, या एल्यूमीनियम प्लेट

सामग्री मोटाई: 0.3- 1.2 मिमी

सामग्री चौड़ाई: 1220 मिमी / 1200/1000/1250

गति की गति: 8-25 मीटर / मिनट

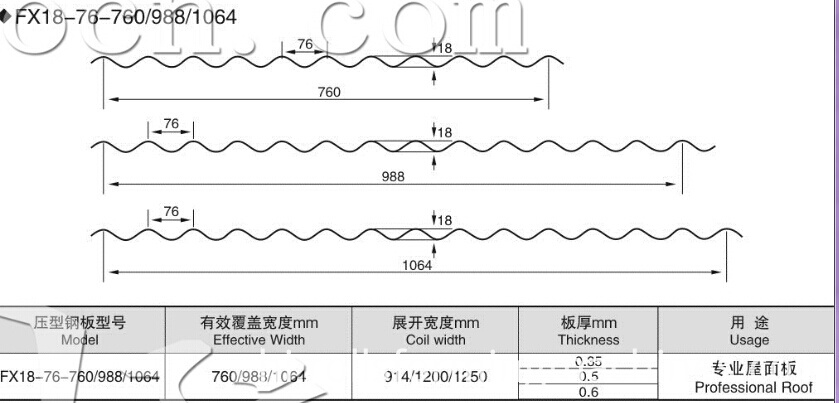

टाइल का चित्रण

Corrugated Roof Sheet Making Machine


अन-कोइलर सिस्टम

उपयोग: इसका उपयोग स्टील कॉइल का समर्थन करने और टर्नटेबल तरीके से इसे सुलझाने के लिए किया जाता है।

रोल बनाने प्रणाली द्वारा खींचा निष्क्रिय uncoil

Loading capacity

Uncoiling width

Inner diameter

5T

1220mm

450-550mm

कुंडल खिलाने का हिस्सा

उपयोग: समुद्र तट के माध्यम से कच्चे माल (स्टील प्लेट) को निर्माण और संसाधित करने के लिए रखें, यह गारंटी दे सकता है कि उत्पाद स्वच्छ, समानांतर हैं और सबकुछ समानता है। कृपया कोण कोण लोहे के कार्य को जानने के लिए उपकरण विनियमन का संदर्भ लें।

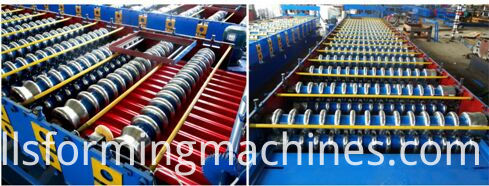

डिवाइस बनाना

उपयोग: उत्पाद के आकार और परिशुद्धता को बनाए रखने के लिए, वेल्डेड शीट संरचना को गोद लेते हैं, मोटर रेड्यूसर ड्राइव, चेन ट्रांसमिशन, रोलर क्रोम किया गया था जो मोल्डिंग प्लेट की सतह को चिकनी रख सकता है और काम करने पर चिह्नित होना आसान नहीं है

फ़ीचर: स्थिरता, परिशुद्धता और जीवनकाल सुनिश्चित करें।


Corrugated Roof Sheet Making Machine

No.

Main parameter

1

Length of the main part

About8500х1650х1500mm

2

Weight of main part

About 5.5 t

3

Voltage

380V/50HZ3Phase (as customer`s request)

4

Roller fixer

Middle plate welded

5

Frame

350 H steel welded

6

Frame thickness

16mm

7

Drive mode

Chain

8

Material of rollers

45# steel, surface hard chromium plating.

9

Material of shafts

45# steel

10

Diameter of shafts

Φ80mm

11

Number of rollers

15 rollers

14

Main power

5.5kw

काटना डिवाइस

उन्नत हाइड्रोलिक ड्राइव, स्वत: छिद्रण और बनाने के बाद काटना, कोई विकृत या बर्बाद नहीं, उच्च स्तरीय सुरक्षा कारक।

(काटने के उपकरण, हाइड्रोलिक टैंक, कटर मशीन शामिल हैं)

Blade Material

Cutting system

Cr12 quenched

Full automatic

डिवाइस को नियंत्रित करना

1. डेल्टा ताइवान से उच्च गति सुनिश्चित करने के लिए पीएलसी, ट्रांसड्यूसर, टच पैनल को हटाया गया

स्थिरता, परिशुद्धता और जीवनकाल।

2. अन्य विद्युत तत्व डेल्टा हैं

3. संचालन सुविधा और सुरक्षा के लिए चलने योग्य स्विच, वायु ब्रेक, रेडिएटर, ट्रांसफॉर्मर और इलेक्ट्रिक रिसाव रक्षक के साथ प्राप्त किया गया।

Screen

PLC

Text screen displayer

Taida DVP14ES from Taiwan

हाइड्रोलिक

(हाइड्रोलिक टैंक का एक सेट, हाइड्रोलिक तेल पंप का एक सेट, दो हाइड्रोलिक पाइप शामिल हैं। और विद्युत चुम्बकीय वाल्व के दो सेट)

Orgin

Power

Advanced hydraulic system from Taiwan

3kw

Corrugated board roll forming machine (25)



स्पेयर पार्ट्स (मुफ्त में)

1. आसान क्षतिग्रस्त भागों: कंक 2 पीसी, फ्यूज-लिंक 4 पीसी;

2. रबड़ चटाई 1 पीसी;

3. बोल्ट स्पैनर 1 पीसी

Remarks

Payment terms

30% T/T in advance and balance 70% after inspection confirmation before shipment.

Delivery

within 45 working days after receipt of deposit.

Packing

Nude packing with 1*20 container
