स्वचालित स्टील कॉइल slitting कटर मशीन

तकनीकी विनिर्देश

1. कॉइल्स के मूल तकनीकी पैरामीटर
ए): कॉइल्स की सामग्री: एचआर / सीआर कार्बन स्टील, गैल्वेनाइज्ड प्लेट, रंगीन स्टील प्लेट इत्यादि।
बी) स्ट्रिप मोटाई: 0.5 ~ 3.5 मिमी
सी) पट्टी चौड़ाई: 300 ~ 1600 मिमी
डी) कॉइल के आंतरिक व्यास: Φ508 मिमी
ई) कॉइल के बाहरी व्यास: Φ1800 मिमी।

एफ) मैक्स। तार वजन: 18000 किलो

making narrow slip slitting machine

2. कार्य प्रक्रिया
कुंडल लोडिंग - सिंगल-मंडल अनकॉइलिंग - कोइल-एंड-फीडिंग और फावलिंग - डबल-रोलर पिंच फीडिंग / थ्री-रोलर लेवलिंग - एंड-काटने ---- स्ट्रिप-एलाइनिंग ---- डिस्क कतरन - स्क्रैप रीलिंग - होल एक्यूम्युलेटर - प्री-सेपरेटर / टेंशनर - रीकोलिंग - कोइल-डिस्चार्जिंगर - हाइड्रोलिक कंट्रोल - इलेक्ट्रिक कंट्रोल

3. इस्पात पट्टी काटने और slitting मशीन के मुख्य तकनीकी विनिर्देश

3.1 कुंडल लोडिंग कार
1) संरचना: चार पहियों, वेल्डिंग द्वारा बनाई गई कार निकाय
2) ड्राइविंग मोटर: 2.2 किलोवाट चक्रवात पिन-व्हील मोटर
3) ऊपर-नीचे आंदोलन ड्राइविंग: हाइड्रोलिक सिलेंडर Φ180 × 700 मिमी
4) ऊपर की ओर चलती दूरी: 700 मिमी
5) अधिकतम लोडिंग वजन: 18000 किलो।

3.2.Single-mandrel Uncoiler:
1) कार्य शैली: हाइड्रोलिक सिलेंडर ड्राइविंग Slanting स्लाइडर द्वारा अक्षीय चलती विस्तार
2) अनकही मंडल: Ф508 × 1650 मिमी, बड़े आंतरिक व्यास के अन्य कॉइल्स के लिए, मंडल पर रबड़ आस्तीन डालें।
3) विस्तार सीमा: Ф460 - Ф510 मिमी।
4) विस्तार के लिए हाइड्रोलिक सिलेंडर: Φ160 × 100 मिमी
5) ब्रेकिंग शैली: वायवीय दबाव-विनियमन ब्रेक
6) लागू तार चौड़ाई: 300 ~ 1600 मिमी।
मैक्स। तार व्यास: 1800 मिमी। अधिकतम तार वजन: 18000 किलो वजन।

making narrow slip slitting machine


3.3 कुंडली अंत भोजन और फावड़ा उपकरण
1) संरचना: इस्पात प्लेटों के साथ वेल्डिंग असेंबली, हाइड्रोलिक सिलेंडर द्वारा ऊपर-नीचे आंदोलन।
2) Φ80 × 500 मिमी हाइड्रोलिक सिलेंडर के दो सेट
3) ट्रैक्शन व्हील: Φ250 × 400 मिमी, एनबीआर रबर व्हील
4) कर्षण के लिए ड्राइविंग मोटर: 2.2 किलोवाट चक्रवात पिन-व्हील मोटर
5) फावलिंग संरचना: इस्पात प्लेटों के साथ वेल्डिंग असेंबली, दो जीभ के आकार की प्लेटें (बड़े और ऊपर जाने के लिए, छोटे से विस्तार और अनुबंध)
6) बड़ी जीभ ऊपर-नीचे आंदोलन के लिए हाइड्रोलिक सिलेंडर: Φ80 × 400 मिमी
7) छोटे जीभ विस्तार Φ63 × 400 मिमी के लिए हाइड्रोलिक सिलेंडर

3.4 डबल रोलर चुटकी फीडर, तीन रोलर लेवलर
1) इस्पात प्लेटों के साथ वेल्डिंग असेंबली, डबल रोलर चुटकी कुंडली पट्टी खिला रही है।
2) रोलर और लेवलिंग रोलर खिला रहा है: Φ160 × 1650 मिमी
3) रोलर और लेवलिंग रोलर खिलाने की सामग्री: 40 सीआर, हार्ड क्रोम चढ़ाना
4) रोलिंग रोलर्स की ऊपर-नीचे चलने के लिए तेल सिलेंडर: दो पीसी, Φ80 × 100 मिमी
5) लेवलिंग रोलर्स के ऊपर-नीचे चलना: कीड़े गियर, 2.2 किलोवाट चक्रवात reducer
6) फ़ीडिंग और लेवलिंग पावर: 15 किलोवाट चक्रवात रेड्यूसर सार्वभौमिक संयुक्त से जुड़ा हुआ है

3.5 अंत काटने के उपकरण
गर्म लुढ़का हुआ कॉइल्स के अनावश्यक छोर को काटने के लिए, यहां अधिकतम 1,600 मिमी चौड़ा और 4 मिमी मोटी पट्टी के लिए एक हाइड्रोलिक कतरन उपकरण स्थापित करें।

3.6 संरेखण उपकरण
1) संरचना: स्ट्रिप की प्रगतिशील स्थिति को सीमित करने के लिए लंबवत रोलर्स, जबकि स्ट्रिप प्रेस करने के लिए क्षैतिज रोलर्स।
2) लंबवत रोलर्स: तीन जोड़े, Φ 9 0 × 125 मिमी, उच्च आवृत्ति क्वेंचिंग
3) क्षैतिज प्रेस रोलर: Φ100 × 1700 मिमी
4) प्रेस रोलर के ऊपर-नीचे चलने के लिए हाइड्रोलिक सिलेंडर: Φ80 × 100 मिमी
5) समायोजन सीमा के साथ डबल लीड शिकंजा द्वारा लंबवत रोलर्स के एक तरफ समायोजित करने के लिए: 300-1600 मिमी

3.7 डिस्क शीयरिंग मशीन
1) संरचना: डिस्क कटर सर्कल कतरनी स्पिंडल तंग, और स्पिंडल समर्थन स्टैंड पर स्थापित है।
2) डिस्क कटर स्थापित करने के लिए धुरी: Φ220 × 1650 मिमी
3) धुरी की सामग्री: 40 सीआर, फोर्जिंग और tempering, मध्यम आवृत्ति quenching, हार्ड क्रोम चढ़ाना, ठीक चमकाने।
4) डिस्क कटर: डी 330 × डी 220 × टी 15 मिमी
5) डिस्क कटर की सामग्री: 6 सीआरडब्ल्यू 2 एसआई, एचआरसी 56 ~ 58 डिग्री बुझाने के बाद कठोरता
6) ड्राइविंग शैली: 45 किलोवाट डीसी मोटर, गति reducer, गियरबॉक्स और सार्वभौमिक संयुक्त के साथ मेल खाता है।
7) डीसी मोटर पर नियंत्रण: Eurotherm 590 नियंत्रक
8) कताई धुरी के प्रेस-डाउन: वर्म गियर बॉक्स के साथ 2.2 किलोवाट चक्रवात पिन-व्हील मोटर
9) डिस्क कटर बदलने के लिए: हाइड्रोलिक रूप से (Φ63 × 450 मिमी) संचालित, डिस्क कतरनी बाहरी चाल चलने तक एक स्टैंड स्टैंड डिस्क कटर स्थापित किया जा सकता है
10) slitting गति: ≤50 मीटर / मिनट

11) Slitting क्षमता: 3.5 मिमी, अधिकतम 6slits, अधिकतम 30mpm पर; 2 मिमी, अधिकतम 12slits 40mpm; 1 मिमी, अधिकतम 15slits 50mpm।


3.8 स्क्रैप रीलर
1) संरचना: दो स्क्रैप रीलर, स्लीटिंग लाइन के प्रत्येक तरफ एक के साथ
2) प्रत्येक रील: Φ450 × 350 मिमी
3) प्रत्येक रील को गति विनियमन के साथ 3 किलोवाट मोटर द्वारा संचालित किया जाता है, पर्ची घर्षण वेफर द्वारा महसूस किया जाता है
4) स्क्रैप-डिस्चार्जिंग शैली: हाइड्रोलिक रूप से स्क्रैप क्रील को कम करें, फिर स्क्रैप बंडल नीचे ले जा सकते हैं।
5) स्क्रैप संग्रह शैली: हाइड्रोलिक रूप से आने-जाने के लिए क्रेल ड्राइव

3.9 होल Accumulator
1) संरचना: सीमेंट दीवारों के साथ छेद, छेद में कुछ पट्टी जमा करने के लिए, टर्नओवर प्लेट के दो टुकड़े छेद को कवर करते हैं।
2) होल आयाम: 4 एमएल × 2.0 एमडब्ल्यू × 4 एमएच
3) टर्नओवर प्लेट की संरचना: एक फ्रेम स्थापित करने के लिए स्क्वायर स्टील पाइप वेल्ड करने के लिए, फ्रेम पर पहनने योग्य प्लास्टिक प्लेटें रखना; क्रमशः रोलर स्लाइडिंग दोनों किनारों पर।
4) टर्नओवर प्लेट के आंदोलन को ओवरडर्न करना हाइड्रोलिक सिलेंडर (Φ80 × 500 मिमी) द्वारा संचालित होता है

3. प्री-सेपरेटर और टेंशनर
1) पूर्व-अलग शाफ्ट: Φ85 × 1700 मिमी
2) पूर्व-पृथक डिस्क: Φ200 × 3 मिमी, 65 एमएन क्वेंचिंग उपचार
3) पूर्व-पृथक डिस्क स्थापित करने में सक्षम होने के लिए मैन्युअल रूप से एक तरफ के स्टैंड को बाहर ले जाएं
4) तनाव शैली: तनाव के ऊपरी बीम को नीचे दबाएं, लकड़ी की प्लेट और ऊन को ऊपरी और नीचे के बीम के बीच महसूस करें
5) दबाने वाली ताकत दो Φ80 × 150 मिमी हाइड्रोलिक सिलेंडर द्वारा की जाती है, और ताकत समायोज्य होती है।
6) संतुलित लंबाई मापने रोलर: Φ320 × 1700 मिमी, हार्ड क्रोम कोटिंग।

3.11 रीकोइलर और सेपरेटर
1) गियरबॉक्स द्वारा गियर ड्राइव, रेकोइलर के विस्तार और क्लैंपिंग को स्लैंटिंग स्लाइडर के माध्यम से हाइड्रोलिक सिलेंडर (Φ140 × 100 मिमी) द्वारा संचालित किया जाता है।
2) ब्लॉक रीकोलिंग: Φ508 × 1700 मिमी
3) रीकोइलर के विस्तार के लिए ताकत: हाइड्रोलिक सिलेंडर Φ160 × 100 मिमी।
4) रीकोलिंग शाफ्ट का समर्थन ब्रैकेट: स्टील संरचनात्मक घटक, हाइड्रोलिक सिलेंडर Φ80 × 350 मिमी
5) स्ट्रिप्स-अलग शाफ्ट: Φ85 × 1700 मिमी
6) डिस्क अलग करना: Φ200 × 3 मिमी, 65 एमएन क्वेंचिंग उपचार
7) अलग शाफ्ट दबाकर: हाइड्रोलिक Φ75 × 350 मिमी, ताकत समायोज्य
8) रीकोलिंग पावर: डीसी 55 किलोवाट मोटर
9) डीसी मोटर नियंत्रण: Eurotherm 590 नियंत्रक
10) रीकोलिंग गति: अधिकतम 50 मीटर / मिनट
11) अधिकतम कॉइल वजन recoiled: 18000 किलो

3.12 कुंडल-निर्वहन कार
1) संरचना: वेल्डिंग द्वारा चार पहियों, कार निकाय
2) ड्राइविंग मोटर: 2.2 किलोवाट चक्रवात पिन-व्हील मोटर
3) ऊपर-नीचे आंदोलन ड्राइविंग: हाइड्रोलिक सिलेंडर Φ180 × 700 मिमी
4) ऊपर की ओर चलती दूरी: 700 मिमी
5) मैक्स। भार भार: 18000 किलो।

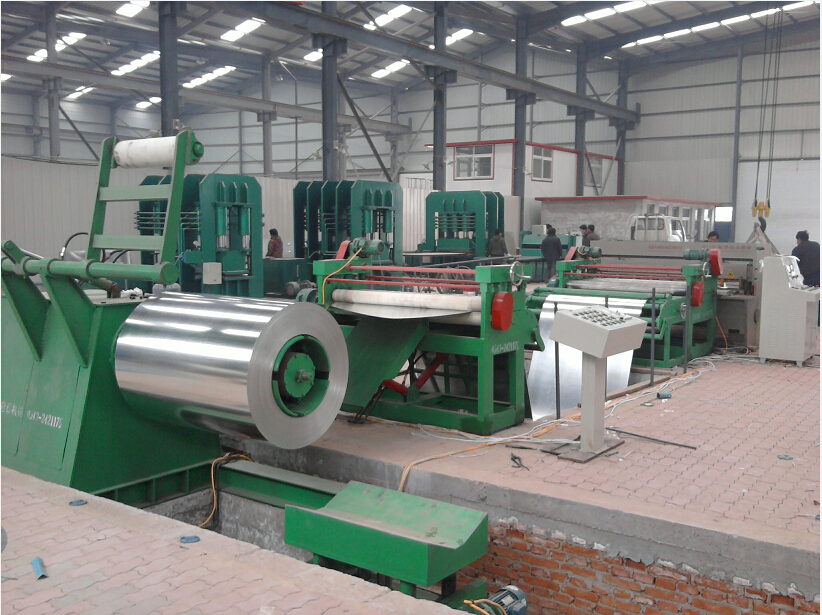

automatic slitting line
3.13 अन्य
1) हाइड्रोलिक स्टेशन, नियंत्रण वाल्व, तेल पाइपलाइनों का एक सेट
दबाव: 16 एमपीए
पावर: 7.5 किलोवाट -4 (Ⅵ)
तेल टैंक की तेल मात्रा: 450 एल
2) विद्युत नियंत्रण कैबिनेट का एक सेट, दो सेट ऑपरेशन पैनल
3) उपयोगकर्ता स्वयं तैयार:
ए) बिजली की बिजली, बिजली के तार, केबल्स और conduits का सामान्य स्विच
ख) क्यू = 0.9m³ / min.P = 0.8MPa।
वायु आपूर्ति प्रणाली: वायु स्रोत क्यू = 0.9 एम³ / मिनट.पी = 0.8 एमपीए
सी) स्नेहन तेल, हाइड्रोलिक तेल
डी) कार लोड करने और कार डिस्चार्ज करने के लिए 24 किलो हल्की स्टील रेल, गार्ड रेल

4. तकनीकी दस्तावेज
निर्देश और ऑपरेशन मैनुअल, नींव ड्राइंग, लेआउट ड्राइंग, कमजोर भाग चित्र, हाइड्रोलिक सिस्टम योजनाबद्ध ड्राइंग, इलेक्ट्रिक सर्किट ड्राइंग से पहले या कब प्रदान करें
मशीन वितरित की जाती है।

5। वितरण, स्थापना और कमीशनिंग
1. अनुबंध सत्यापन के एक महीने के भीतर नींव ड्राइंग प्रदान करें; प्रसव के समय: 90 दिन; स्थापना और कमीशन: 25 दिन
2. आम तौर पर हम दो या तीन इंजीनियरों को स्लीटिंग लाइन की स्थापना और कमीशन को निर्देशित करने के लिए भेजते हैं, खरीदार को उनके लिए राउंड-ट्रिप टिकट खरीदना चाहिए, भोजन और आवास के साथ-साथ हमारे इंजीनियरों को स्थानीय परिवहन भी प्रदान करना चाहिए, और प्रत्येक इंजीनियर 60 डॉलर प्रति उनकी तकनीकी सेवा के लिए दिन


स्वचालित हाई-प्रेसिजन स्लीटिंग मशीन पुरुष इंटरफ़ेस के बिना पूरी तरह से स्वचालित रूप से स्वचालित रूप से काम कर सकती है। और slitting लाइन काम करने की गति 90 मीटर / मिनट तक पहुंच सकता है।
