मशीन लंबाई करने के लिए पूरी तरह से स्वचालित कट

    इकाई मूल्य: USD 150000 - 80000 / Bag/Bags
    भुगतान प्रकार: L/C,T/T,D/P,Western Union,D/A
    Incoterm: FOB
    Min. आदेश: 1 Bag/Bags
    प्रसव के समय: 60 दिनों
Additional Info

पैकेजिंग: नग्न पैकिंग

उत्पादकता: 60m/min

ब्रांड: Zhongtuo

परिवहन: Ocean,Land

उद्गम-स्थान: चीन

आपूर्ति की क्षमता: 30 sets/month

प्रमाण पत्र: CE, ISO, SGS

उत्पाद विवरण

लम्बाई रेखा CTL के लिए मशीन के लिए काट (0.8 ~ 3.5) × 400 मिमी

पूरी तरह से स्वचालित कट मशीन लंबाई करने के लिए किसी भी व्यक्ति इंटरफ़ेस के बिना 0.8-3.5 मिमी से मोटाई प्रक्रिया सकता है।
1. तकनीकी पैरामीटर:
कुंडल मोटाई: 0.8 ~ 3.5 मिमी
कुंडल चौड़ाई: 100 ~ 400 मिमी
सामग्री की नक़्क़ाशी: Q195, Q235A, Q345, S355 कार्बन इस्पात कुंडल, HR या CR, तन्य शक्ति 590 N/mm2 तक।
ID:φ500 कुंडल-610 मिमी
कुंडल आयुध डिपो: ≤φ1400mm
कुंडल वजन: ≤3T
Leveling रोलर: φ100mm
रोलर्स लेवलिंग की सामग्री: 40Cr, सतह कठोरता: HRC55-58 °
लाइन गति: 40m/min, लंबाई मापने एन्कोडर के द्वारा, shear.10-12pcs/न्यूनतम 2 मीटर लंबाई के लिए बंद
सहिष्णुता: लंबाई, विकर्ण लंबाई में 1 मिमी, +/-1.5mm/m2 में उदासी लेवलिंग + +/-0.5mm/m.


2. तकनीकी प्रवाह:

कुंडल-लोडिंग car→single खराद का धुरा uncoiler कुंडल सिर guide→pinch feeder→transmission के साथ रोल table→ ओर guide→ leveler →encode लंबाई-fixing→shear →stacker

3. प्रत्येक उपकरण का विवरण:
3.1.Coil-loading कार
1) संरचना: चार पहियों, कार शरीर वेल्डिंग द्वारा किए गए
2) कार चलने से प्रेरित है: 1.5 kw cycloid पिन-पहिया मोटर
3) कार अप-डाउन आंदोलन द्वारा हाइड्रोलिक सिलेंडर Φ100 × 500 मिमी
4) चलने की गति: 8 m/मिनट, अधिकतम 4000 मिमी दूरी।
5) अधिकतम लोड: 3000kgs.
Cut to length

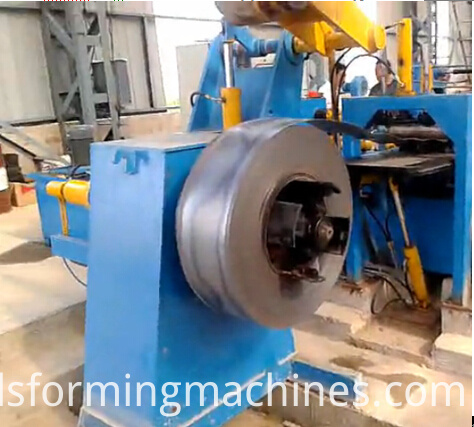

3.2.Single कुंडल सिर गाइड के साथ खराद का धुरा Decoiler
Uncoiler संरचना: असेंबली बेस, हाइड्रोलिक जोड़ने रॉड द्वारा विस्तारित ब्रैकट एकल खराद का धुरा वेल्डिंग।
Uncoiling ड्रम: Φ508 × 450 मिमी, विस्तार रेंज: Φ500 ~ Φ610mm।
विस्तार के लिए हाइड्रोलिक सिलेंडर: Φ100 × 100mm
ब्रेक शैली: वायवीय दबाव विनियमन ब्रेक
कुंडल अधिकतम चौड़ाई: 400 मिमी
अधिकतम आयुध डिपो कुंडल: 1400 मिमी
मैक्स कुंडल वजन: 3, 000kgs.
कुंडल सिर गाइड uncoiler पर स्थापित किया गया है
कुंडल सिर Φ75 हाइड्रोलिक सिलेंडर द्वारा हाथ की प्रेस-डाउन x 300 मिमी

कुंडल सिर खोलने के लिए कर्षण व्हील: Φ150 x 150 मिमी, 2.2 kw द्वारा संचालित cycloid मोटर।

CTL


3.3 हाइड्रोलिक चुटकी-फीडर खोदते प्लेट के साथ

चुटकी-फीडर: बेस, खड़े हो जाओ, रोलर सीट के से बना, चुटकी-खिला रोलर्स, उठाने & रोलर, ड्राइव मोटर ऊपर दबाने-डाउन तंत्र के लिए डबल।
अप-डाउन की ऊपरी प्रेस रोलर चलती: 150mm हाइड्रोलिक सिलेंडर, दो पीसी x Φ70 द्वारा।
ड्राइव मोटर: 4KW cycloid मोटर। खोदते प्लेट: स्टील प्लेट, दो जीभ के आकार का प्लेट (नीचे तक, छोटे एक विस्तार और अनुबंध के लिए ले जाने के लिए एक बड़ी) के साथ विधानसभा वेल्डिंग
बड़ी जीभ ऊपर-नीचे आंदोलन के लिए हाइड्रोलिक सिलेंडर: Φ80 × 400 मिमी
हाइड्रोलिक सिलेंडर के लिए छोटे जीभ विस्तार Φ63 × 400 मिमी -

3.4.Transmission रोल तालिका

आयाम: 2000 mm लंबाई x 500 मिमी चौड़ाई
4pcs Φ100 x 600 रोलर्स, स्टील प्लेट, जंजीरों से बना है।

3.5 साइड गाइड
संरचना: केंद्रीय में प्रगति स्थिति पट्टी के प्रतिबंधित करने के लिए ऊर्ध्वाधर रोलर्स।
ऊर्ध्वाधर रोलर्स: दो जोड़े, Φ80 × 110 मिमी, 40Cr, उच्च आवृत्ति शमन
ऊर्ध्वाधर रोलर्स सीमा समायोजन के साथ लीड शिकंजा द्वारा समायोजित करने के लिए: 100-400mm
Side guide
3.6.Leveling मशीन
1) Composed लीवर, लीवर की ड्राइव और लंबाई ठीक करने के लिए एन्कोडर की।
2) ड्राइव बेस, ZQ500 गति reducer, 37KW डीसी मोटर, Eurotherm 590 DC गति नियंत्रक, कप्लर्स, ब्रेक, और गियरबॉक्स का बना है।
3) leveler से बना है आधार, फ्रेम, सीटों के ऊपर रोलर्स और रोलर्स, बीम, फिसलने एक्सल ब्लॉक, 15 leveling रोलर्स (7 8 रोलर्स से अधिक), एक पंक्ति बैकअप रोलर्स के लिए ऊपर नीचे क्रमश: ऊपरी और नीचे levelign रोलर्स प्रेस-डाउन डिवाइस बिजली की मोटरों द्वारा (cycloid 2.2 kw गति reducer) खिला रोलर को ऊपर-नीचे तंत्र के लिए।
4) leveling रोलर्स: Φ100 × 500 मिमी, 40Cr, HRC55-56, सतह हार्ड क्रोम कोटिंग
बैकअप रोलर्स: Φ100 × 150, 8 + 9pcs, 45 #steel, HB220-240
5) एनकोडर: LM02-610 C-1200F/min(Japan Rep)

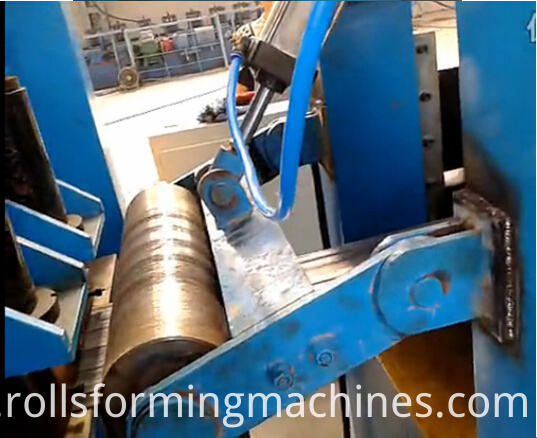

CTL 3
कोडिंग वायवीय सिलेंडर पिस्टन: 100 mm × 120 मिमी
लंबाई-फिक्सिंग रोलर: 40Cr, HRC52-54 कोडिंग

Circumference:400mmx0.01(127.324)


3.7.Hydraulic कर्तन

के फ्रेम, गाइड रेल, चाकू धारक, हाइड्रोलिक कट ऑफ तंत्र फिसलने से बना है।
कतरनी के लिए हाइड्रोलिक सिलेंडर: Φ160 x 200 मिमी, एक पीसी
3.8.Stacker
तालिका रैक और घूमना तंत्र की रचना, आदि।
मोटर ड्राइव: 3KW cycloid मोटर।
3.9.Hydraulic प्रणाली
हाइड्रोलिक स्टेशन, वाल्व प्लेट, विभिन्न वाल्व, उच्च दबाव नली, कठोर ट्यूब, जोड़ों की रचना, आदि।
दबाव: 12Mpa
पावर: 4.5KW
तेल का तेल टैंक वॉल्यूम: 450L
3.10 बिजली नियंत्रण प्रणाली
बिजली नियंत्रण प्रणाली का एक पूरा सेट भी शामिल है एक नियंत्रण कैबिनेट और एक आपरेशन पैनल
कुल स्थापना शक्ति: 60KW के बारे में
