धातु 0.3 से 4 मिमी सर्वो काटने की मशीन
धातु 0.3 से 4 मिमी सर्वो काटने की मशीन
धातु 0.3 से 4 मिमी सर्वो काटने की मशीन
धातु 0.3 से 4 मिमी सर्वो काटने की मशीन
धातु 0.3 से 4 मिमी सर्वो काटने की मशीन

धातु 0.3 से 4 मिमी सर्वो काटने की मशीन

इकाई मूल्य: USD 20000 - 50000 / Set/Sets
Incoterm: FOB
Min. आदेश: 1 Set/Sets
प्रसव के समय: 45 दिनों

अब से संपर्क करें टोकरी में जोड़ें

Additional Info

    पैकेजिंग: नग्न पैकिंग

    उत्पादकता: 30 set

    ब्रांड: Zhongtuo

    उद्गम-स्थान: चीन

    आपूर्ति की क्षमता: 30 sets/month

    प्रमाण पत्र: CE, ISO, SGS

उत्पाद विवरण

0.28-4.0 × 1700 मिमी से मोटाई के लिए लंबाई मशीन में कटौती

संक्षिप्त उत्पादन:

चौड़ाई 1700 मिमी के भीतर 0.28 से 4 मिमी सामग्री की मोटाई को संसाधित करने के लिए लंबाई रेखा में कटौती का उपयोग किया जा सकता है। लम्बाई मशीन में कटौती निम्नलिखित तत्वों द्वारा बनाई गई है: डेकोइलर, प्रथम लेवलिंग सिस्टम, कॉइल फीडिंग सिस्टम, दूसरी बार लेवलिंग, स्टीयरिंग सिस्टम, कतरन प्रणाली, कॉइल ट्रांसपोर्ट बेल्ट और स्वचालित स्टेकर।

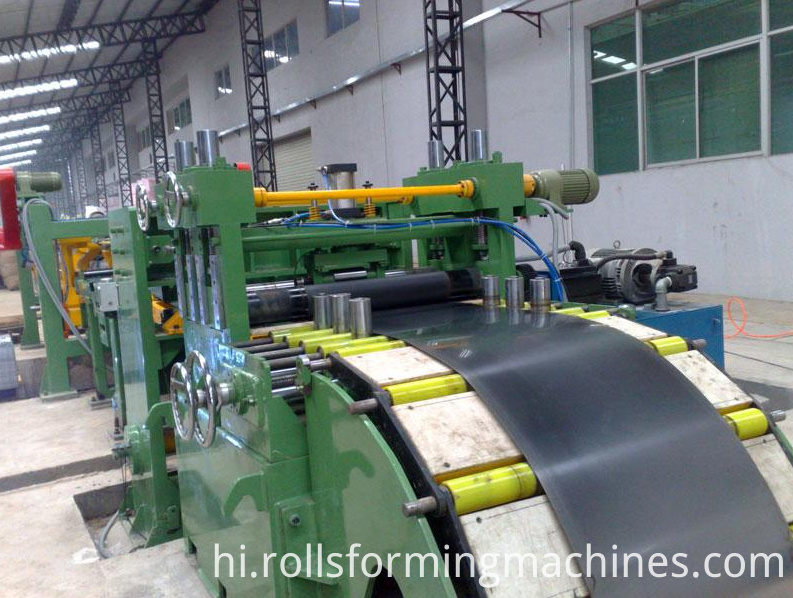

cut to length 65

उत्पादन लाइन पैरामीटर :

Supported coil sheet

0.28-4.0mm

Coil width

500-1500

Coil inner ID

Ø508.620

Max coil weight

12T

Accuracy

In length: ±0.5 within 2000mm length
In Diagonal: (
±0.5 within 2000mm length)

Shearing length

500-3000

Machine height

1150

Working speed

2000mm per minutes

Working direction

From left to right

प्रत्येक तत्व का मूल परिचय:

1. डेकोइलर की कार लोड हो रही है

संरचना :

यह मुख्य रूप से निम्न तत्वों द्वारा रचित है: कार और फ्रेम, सिलेंडर ब्लॉक, सिलेंडर और चलने प्रणाली लोड करना। उपयोग करते समय, कृपया लोडिंग कार के शीर्ष पर कॉइल रखें, फिर सिलेंडर अनकॉइलर सेंटर तक पहुंच जाएगा, आर, डीकोइलर सेंटर की स्थिति में मोटर चलना शुरू कर देगा, अनोइलर कॉइल तनाव बनाएगा और फिर काम करना शुरू कर देगा।

decoiler of cut to length

2. 12 टन डेकोइलर

संरचना:

यह मशीन एक सिंगल कैंटिलीवर और हाइड्रोलिक विस्तार प्रकार uncoiler द्वारा स्पिन्डल भाग, ट्रांसमिशन भाग द्वारा रचित है।

प्रथम स्तर की प्रणाली

संरचना :

लेवलिंग सिस्टम दो ट्रैक्शन शाफ्ट, 15 रोलर्स लेवलिंग, सात ऊपरी और आठ रोलर्स नीचे रचित है। यह मुख्य रूप से तार की शक्ति देने और खिलाने के लिए मशीन को कॉइल लेने के लिए है। चलती गति समायोज्य है। परिवर्तनीय आवृत्ति गति के ड्राइव reducer मोटर द्वारा नियंत्रित किया जाता है। रोलर सतह चढ़ाना होगा।

first leveling system of cut to length machine

3. संक्रमणकालीन पुल :

संक्रमणकालीन पुल पुल की तरह कुछ है; इसका उपयोग पहली स्तर की प्रणाली से दूसरे सटीकता स्तर प्रणाली तक कोयले के संचरण के लिए किया जाता है। जब तार पहली स्तर से आता है, तो पुल इनपुट शीट के उसी स्तर पर होगा। जब आप कॉइल इनपुट स्टोरेज पिट को देते हैं, तो पुल डाउन हो जाएगा। पहले लेवलिंग सिस्टम के बीच दूसरी स्तरीय प्रणाली के बीच, स्टोरेज पिट होगा जो आवश्यक नहीं है। यदि है, तो काम करने की गति बहुत अधिक होगी। भंडारण गड्ढे के बिना, मशीन काम करने की गति काफी कम होगी।

4. सर्वो आकार देने प्रणाली और दूसरी स्तरीय प्रणाली

परिचय :

यह मशीन अलग-अलग स्तर और आकार देने वाली प्रणाली के रूप में अलग रोलर्स लेती है। जब कॉइल लेवलिंग मशीन पर आता है, तो रोलर्स इसे स्तर और सीधे बनाने के लिए आगे और पीछे दबाएंगे। विभिन्न मोटाई सामग्री के लिए, आपको इसे सटीक बनाने के लिए रोलर्स के बीच स्पेसर समायोजित करने की आवश्यकता है। यदि आपको आवश्यकता हो तो हम शासक आकार जोड़ देंगे। ऊपरी रोलर उठाने के लिए हाथ पहिया ड्राइव कीड़े, गियर ड्राइव और स्क्रू रॉड समायोजित करके।

second leveling system

5. 4 × 1600 मिमी उच्च गति कतरन प्रणाली

संरचना :

कतरनी प्रणाली निम्नलिखित तत्वों द्वारा बनाई गई है: बाएं और दाएं ब्रैकेट, रॉड, ऊपरी और निचले बुर्ज, काम करने वाली टेबल, ड्राइव मोटर और अन्य भागों को जोड़ना। या यदि उचित हो तो हम ग्राहक विचार के अनुसार अनुकूलित कर सकते हैं। कटर नीचे से ऊपर और फिर सामग्री काटने जाएगा।

6. सर्वो फ़ीडिंग कॉइल मंच

फीडिंग प्लेटफार्म फ्रेम को संरचनात्मक लंबाई 3000 मिमी और चोट के बिना एकीकृत बेल्ट संरचना के रूप में गोद लेता है

transmisson table of cut to length machine

7. स्वचालित स्टेकर

संरचना :

यह स्टेकर मुख्य रूप से शीट व्यवस्थित व्यवस्थित करने के लिए है। लोहे की प्लेट ट्रांसवर्स फ्रेम, अनुदैर्ध्य बाफ्फल द्वारा अच्छी तरह से ढेर, सिलेंडर प्रणोदन शीट को स्थानांतरित करने के माध्यम से प्रजनन शक्ति द्वारा संचालित होती है।

ऊर्ध्वाधर बफल प्लेट अलग-अलग लंबाई के अनुसार विद्युत समायोजन की शक्ति से चलता है। पैलेटिटिंग मशीन मुख्य रूप से मोटर और रोलर सिलेंडर पैलेटलेटिंग पैदल चलने वाली हैं। उपयोग खाली रस्सी साफ करने के लिए है। जब मोटर शुरू होती है, तो स्टेकर आसानी से पैकेज के लिए कुंडल को दूसरी निचली टेबल पर ले जायेगा और बाहर निकल जाएगा।

runout table
