उत्पाद विवरण

0.30-2.50х1600 सर्वो पीएलसी नियंत्रण लंबाई उत्पादन लाइन तक कटौती

संक्षिप्त परिचय:

यह उत्पादन लाइन मुख्य रूप से 0.30 - 2.50 मिमी के भीतर मोटाई की प्रक्रिया करने के लिए प्रयोग की जाती है , 500-1600 मिमी विभिन्न प्रकार की सामग्री के भीतर चौड़ाई।

ए: इस मशीन के मूल पैरामीटर:

सामग्री मोटाई : 0.30 - 2.50 मिमी

कुंडल चौड़ाई : 500--1600 मिमी

कुंडल का आंतरिक व्यास : φ 450 से 650 मिमी

अधिकतम तार वजन : 15 टन

सहिष्णुता : लंबाई 2000 मिमी के भीतर ± 0.5 मिमी, 2000 मिमी के भीतर विकर्ण ± 0.5 मिमी।

शीयरिंग लंबाई : 400-4000 मिमी

उत्पादन कार्य ऊंचाई : 1150 मिमी

स्टोरेज पिट के साथ काम करने की गति : 60 मीटर / मिनट

नोट : उत्पादन लाइन चलने की दिशा (ऑपरेटिंग पक्ष में) बाएं से दाएं (बोर्ड की पूरी लंबाई 23 मीटर से अधिक नहीं है)। और स्टोरेज पिट की सिफारिश की गई आकार: 5 मीटर लम्बाई 2 मीटर चौड़ाई x 4 मीटर गहराई

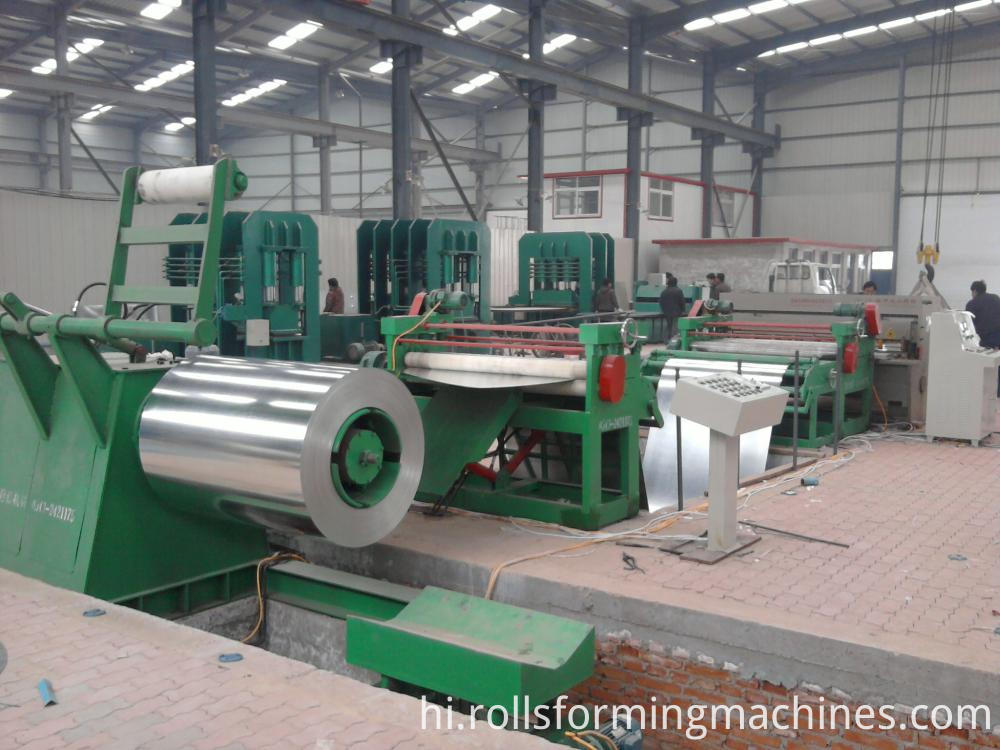

cut to length production line 3

बी: कट मशीन की कटौती के मूल तत्व

1

Loading car

2

Decoiler

3

Precise straightening and leveling machine

4

Middle bridge

5

Deviation correcting device

6

Servo fixed size machine

7

High speed shearing system

8

Feeding coil system

9

Automatic stocker

10

Runout table and package system

11

Hydraulic system

12

Pneumatic device

13

PLC Control system

सी कुछ तत्वों का संक्षिप्त परिचय

15 टन लोडिंग कार

संरचना

मुख्य रूप से यह डिवाइस कार प्लेट, सिलेंडर ब्लॉक, और सिलेंडर और चलने प्रणाली द्वारा रचित है। काम करते समय, अवांछित व्हील के ऊपर सिलेंडर पर प्लेट, तेल सिलेंडर, अनकॉल्ड, स्पिंडल सेंटर के शीर्ष तक प्लेट, डीकोइलर सेंटर की स्थिति में मोटर चलना शुरू कर देती है, स्टील के तारों की तनाव को अनकॉल्ड किया जाएगा। कार वापस आने के लिए ट्रैक के साथ चला जाता है।

2 पैरामीटर्स :

(1) कुंडल चौड़ाई : 1600 मिमी

(2) कुंडल वजन : 15 टी

(3) 160 मिमी व्यास सिलेंडर स्ट्रोक बोर, स्ट्रोक 600 मिमी

(4) मोटर शक्ति चलना: 3 किलोवाट - अगर उनके पास अधिक शक्ति है?

(5) मोटर निर्माता हम वीर्य में बदल जाते हैं लेकिन कीमत अधिक होगी
(6) Reducer: 15 टन

1. संरचना

यह मशीन एक सिंगल कैंटिलीवर हाइड्रोलिक विस्तार प्रकार अनोइलर, स्पिंडल भाग, ट्रांसमिशन हिस्सा है, संरचना का समर्थन करता है

(1) धुरी का हिस्सा मशीन के मुख्य भाग, चार प्रशंसक ब्लॉक, टी आकार के तिरछे टुकड़े के माध्यम से होता है और स्लाइडिंग आस्तीन जुड़ा होता है, और साथ ही खोखले धुरी और कोर को एक स्लाइडिंग आस्तीन से जुड़ा हुआ सेट में सेट किया जाता है, कोर अक्ष गति को नियंत्रित करने के लिए सिलेंडर एक ही समय और संकुचन में चार प्रशंसक ब्लॉक वृद्धि प्राप्त कर सकते हैं। जब प्रशंसक रोल अप करने के लिए संकुचन अवरुद्ध करता है, जब प्रशंसक खुले खत्म रिवाइंडिंग कॉइल को खुलता है।

(2) रोलर कर्षण मशीन के सामने के पहले भाग में। सिलेंडर के नियंत्रण में हाथ दबाकर कंटिलिवर दबाव और भारोत्तोलन कर सकते हैं, जब खिलाया जाता है, दबाव दबाया जाता है और स्टील का तार दबाया जाता है, तो ढीले तार को रोक सकता है, जो खाने के लिए सुविधाजनक है।

(3) क्रैंककेस में ट्रांसमिशन हिस्सा, एक स्पीड रेड्यूसर, रील स्पिंडल रोटेशन के माध्यम से एक परिवर्तनीय फ्रीक्वेंसी मोटर, और स्प्रेकेट चेन संचालित, समायोज्य गति के माध्यम से सकारात्मक और नकारात्मक अनकोली और घुमावदार भी प्राप्त करता है।

decoiler

3. सटीक सीधीकरण और लेवलिंग मशीन

गियर बॉक्स सार्वभौमिक संयुक्त ड्राइव और पहल के साथ स्कूल फ्लैट मशीन, शीट ने दोहराया विरूपण की सकारात्मक और नकारात्मक दिशा के बाद फ्लैट और मध्यवर्ती नामांकन भेजा, मुख्य रूप से एक मशीन फ्रेम भाग, काम रोल रोल, भाग उठाने और संचरण भाग। फ्रेम स्टील प्लेट वेल्डेड बॉक्स प्रकार की संरचना को गोद लेता है, कामकाजी रोल भाग, उठाने वाला हिस्सा और फ्रेम भाग व्यवस्थित रूप से संयुक्त होते हैं, आकार उपन्यास है, संरचना उचित है, और स्थापना और रखरखाव सुविधाजनक है। रोलर के सामने, सार्वभौमिक संयुक्त ड्राइव के उपधारा के लिए कार्य रोल। उचित स्कूल स्तर प्राप्त करने के लिए ऊपरी और निचले सक्रिय, विभिन्न सामग्री प्लेट। रोल रोल की ऊपरी पंक्ति उठाने के लक्ष्य को प्राप्त करने के लक्ष्य को प्राप्त करने के लिए कार्य रोल की पंक्ति को बढ़ाने, समायोजन और हाथ पहिया कीड़े गियर रॉड पीढ़ी जंगली तार रॉड के बीच की दूरी को बढ़ाने के लिए भूमिका निभाई जाती है। मोटर, reducer द्वारा ड्राइव।

1 मुख्य पैरामीटर

(1) लेवलिंग सामग्री मोटाई: 0.30 - 2.50 मिमी

(2) चौड़ाई: 1600 मिमी

(3) लेवलिंग शाफ्ट: φ110 मिमी 40 सीआर मध्यम आवृत्ति 50 - 58 डिग्री बुझाने।

(4) मुख्य मोटर: 11 किलोवाट - वीर्य

(5) Reducer: 155 प्रकार कीड़े गियर reducer Guomang, यह ब्रांड?


इंटरमीडिएट पुल

डिवाइस उत्पादन लाइन का एक सहायक उपकरण है, जो मुख्य रूप से एक संक्रमणकालीन पुल, एक बायां ब्रैकेट और आधार से बना है। इसकी भूमिका पहले गड्ढे में प्रवेश करने वाली प्लेट है, पुल प्लेट को समानांतर पहली मशीन में उगता है; पुल उठाने को सिलेंडर द्वारा नियंत्रित किया जाता है।

स्टीयरिंग डिवाइस

1, संरचना

डिवाइस उत्पादन लाइन का एक सहायक उपकरण है, जो मुख्य रूप से तीन संक्रमण रोलर्स, बाएं और दाएं फ्रेम, गाइड रोलर और आधार से बना है। डिवाइस में न केवल स्टील प्लेट है और गड्ढे से बाहर खींचने से अब विरूपण विरूपण समारोह, बाईं ओर स्थापना और गाइड रोल के दो जोड़े के मशीन फ्रेम के दाहिने आंतरिक पक्ष का कारण नहीं बनता है, हाथ से पहिया, एक स्क्रू क्षैतिज स्थानांतरित करने के लिए रॉड, प्लेट की चलती स्थिति को नियंत्रित करें।

2 मुख्य पैरामीटर एस:

(1) गाइडिंग चौड़ाई: 1600 मिमी

(2) रोलर व्यास: φ70 मिमी

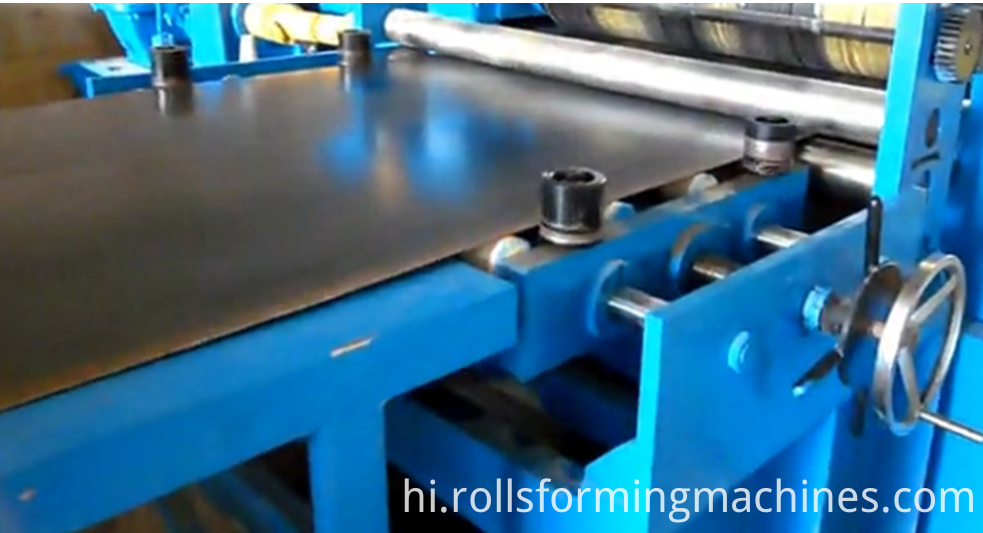

side guid roller

3. रोल सर्वो आकार देने की मशीन

संरचना

उपयोग: यह मशीन मुख्य रूप से आकार निर्धारित करने के लिए उपयोग की जाती है। यह हिस्सा मुख्य रूप से निम्नलिखित तत्वों द्वारा रचित है: कर्षण धुरी और निश्चित धुरी, फ्रेम, आधार, संचरण भाग, सर्वो मोटर और विशेष गियर reducer।

मुख्य पैरामीटर ;

(1) फिक्स्ड रोलर व्यास = 120 मिमी

(2) ट्रैक्शन मशीन = 50 मिमी: 55% 40 सीआर आवृत्ति क्वेंचिंग सतह हार्ड क्रोमियम चढ़ाना और पॉलीयूरेथेन रबर शाफ्ट।

(2) फिक्स्ड रोलर लंबाई: 1700 मिमी

(3) सर्वो मोटर: 7.5 किलोवाट शेडोंग ज़िबो
(4) Reducer: सर्वो reducer

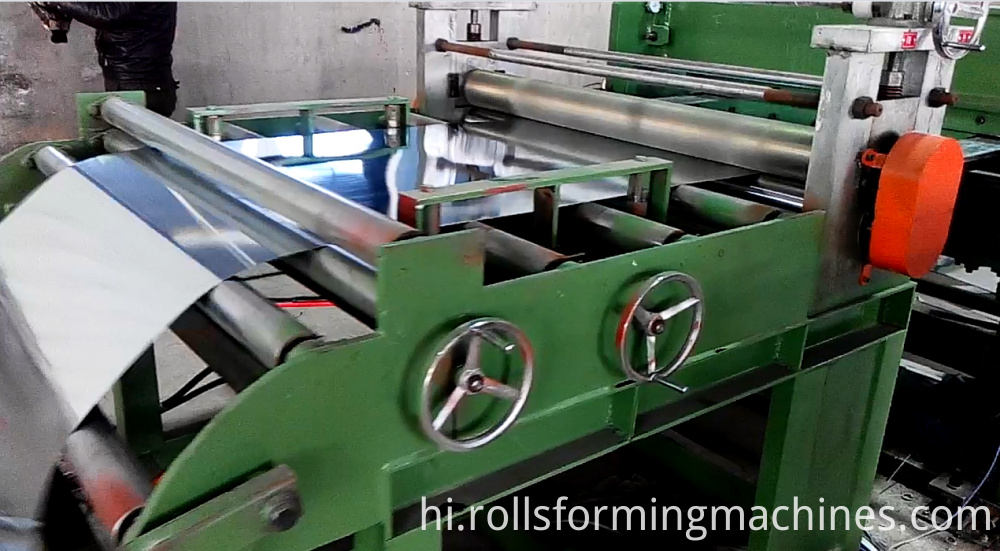

second leveling system


शीयरिंग सिस्टम (उच्च गति काटने की मशीन)

संरचना

मुख्य रूप से बाएं और दाएं ब्रैकेट से, रॉड, ऊपरी और निचले बुर्ज, काम करने वाली टेबल, ड्राइव मोटर और संरचना के अन्य हिस्सों को जोड़ना। उपयोगकर्ता भी उपयोगकर्ता आवश्यकताओं पर आधारित हो सकता है।

मुख्य पैरामीटर :

(1) अधिकतम कतरनी मोटाई: 3 मिमी

(2) अधिकतम चौड़ाई: 1600 मिमी

(3) मोटर पावर: 7.5 किलोवाट शांगडोंग ज़िबो?

(4) ब्लेड सामग्री: 9 सीआरएसआई, सर्वो कॉइल फीडिंग सिस्टम।

1. संरचना

फीडिंग प्लेटफ़ॉर्म लंबाई 3000 मिमी फ्रेम को गोद लेता है और स्टील प्लेट की चोट के बिना एकीकृत संरचना के साथ बेल्ट का उपयोग करता है।

2. मुख्य पैरामीटर

मशीन सिंक्रोनस ऑपरेशन को समायोजित करने के लिए आवृत्ति कनवर्टर को गोद लेती है।

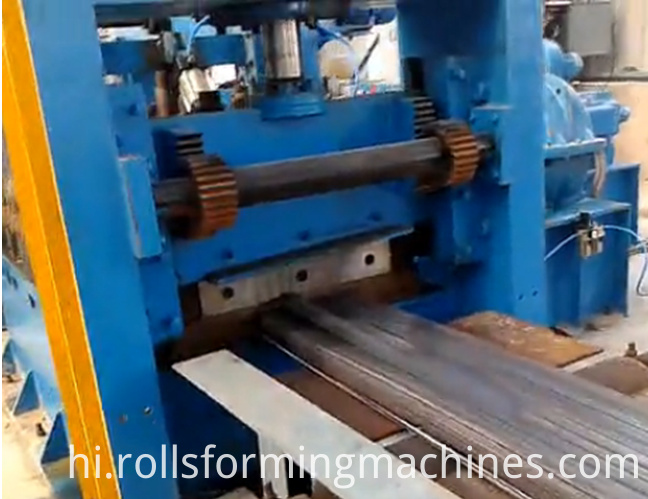

shearing system

स्वचालित रूप से मशीनढेर

1. संरचना

रिक्त मशीन सिस्टम के लिए, यह मुख्य रूप से शीट को साफ और साफ करने और ट्रांसवर्स फ्रेम और ऊर्ध्वाधर बाफ्फेल द्वारा बनाई गई है। शीट की विभिन्न लंबाई फिट करने के लिए, यह 500-3000 मिमी के भीतर समायोजित सीमा। बफल प्लेट को भी तार की चौड़ाई के अनुसार समायोजित किया जा सकता है। स्टैकिंग मशीन समायोजित करने के लिए सिलेंडर को गोद लेती है, फ्लेलेटिंग मशीन मुख्य रूप से मोटर और रोलर सिलेंडर पैलेटलेटिंग पैदल चलती हैं। इसका कार्य साफ-सुथरा रस्सी में स्थित है, शुरूआत मोटर पैकिंग चरण में रिक्त चरण को खाली करने वाली स्वच्छ शीट को ढेर कर देगी, एक भौतिक रूप वाला डिवाइस।

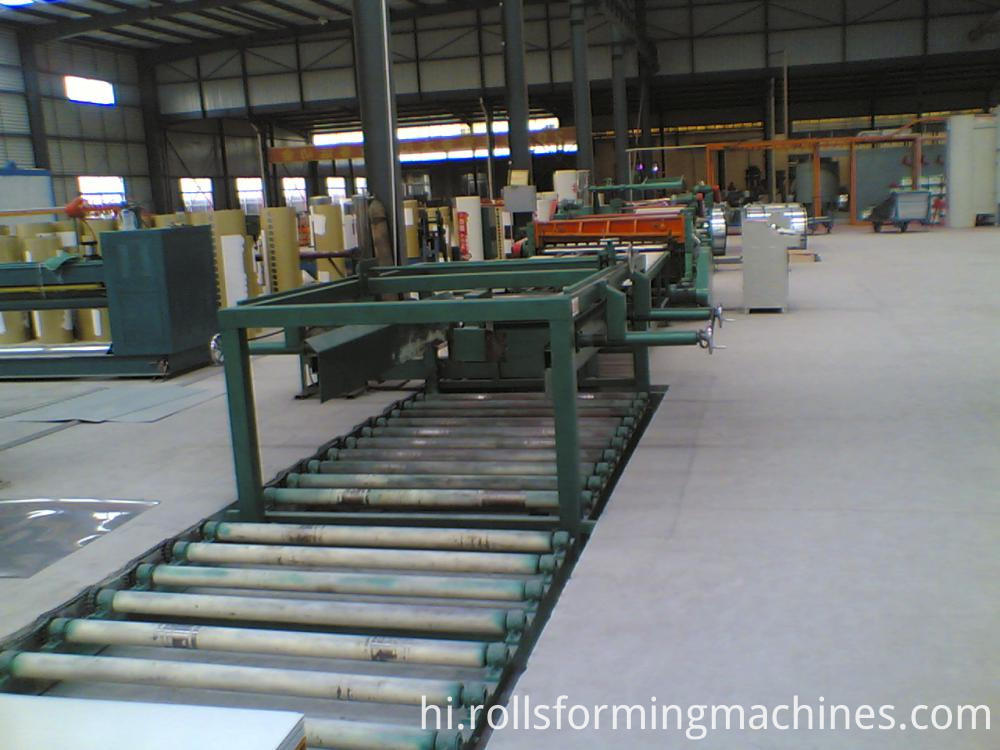

cut to length production line 1

हाइड्रॉलिक सिस्टम

हाइड्रोलिक प्रणाली निम्नलिखित तत्वों द्वारा बनाई गई है: हाइड्रोलिक स्टेशन, ईंधन टैंक क्षमता 300 एल, एक सोलोनॉइड वाल्व, तेल पंप मोटर।

हवाई प्रणाली

यह हिस्सा मुख्य रूप से स्वचालित रूप से स्टेकर के लिए उपयोग किया जाता है (गैस के लिए, ग्राहक को स्थानीय रूप से खरीदने की आवश्यकता होती है।)

इलेक्ट्रिक नियंत्रण और स्वचालन

यह उत्पादन लाइन 380V, 50 हर्ट्ज बिजली आवृत्ति बिजली की आपूर्ति को गोद लेती है, जिसे नियंत्रण कैबिनेट द्वारा नियंत्रित किया जाता है।

मुख्य नियंत्रण प्रणाली सर्वो मोटर, टच स्क्रीन, और reducer द्वारा रचित है। स्क्रीन द्वारा, आप पैरामीटर इनपुट कर सकते हैं और उन पैरामीटर को पीएलसी द्वारा संसाधित किया जाएगा और फिर मशीन को सही तरीके से काम करने दें। सिस्टम में उच्च सटीकता, सरल संचालन, मजबूत दृश्य प्रदर्शन और कम विफलता दर है।
