उत्पाद विवरण

(0.5 ~ 3.5) × 1600 मिमी के लिए स्वचालित उच्च-प्रेसिजन स्लेटिंग मशीन

तकनीकी विनिर्देश

1. कॉयल का बुनियादी तकनीकी पैरामीटर
ए): कॉयल की सामग्री: एचआर / सीआर कार्बन स्टील, जस्ती प्लेट, रंगीन स्टील प्लेट आदि।
ख) पट्टी मोटाई: 0.5 ~ 3.5 मिमी
सी) पट्टी की चौड़ाई: 300 ~ 1600 मिमी
घ) कॉइल का भीतरी व्यास: Φ508 मिमी
ई) कॉयल के बाहरी व्यास: Φ1800 मिमी

च) अधिकतम कुंडली वजन: 18000 किग्रा

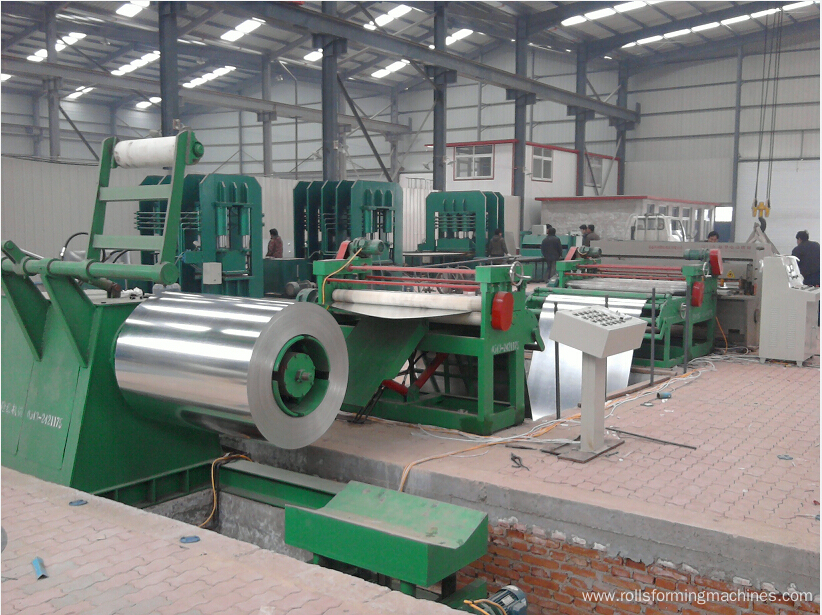

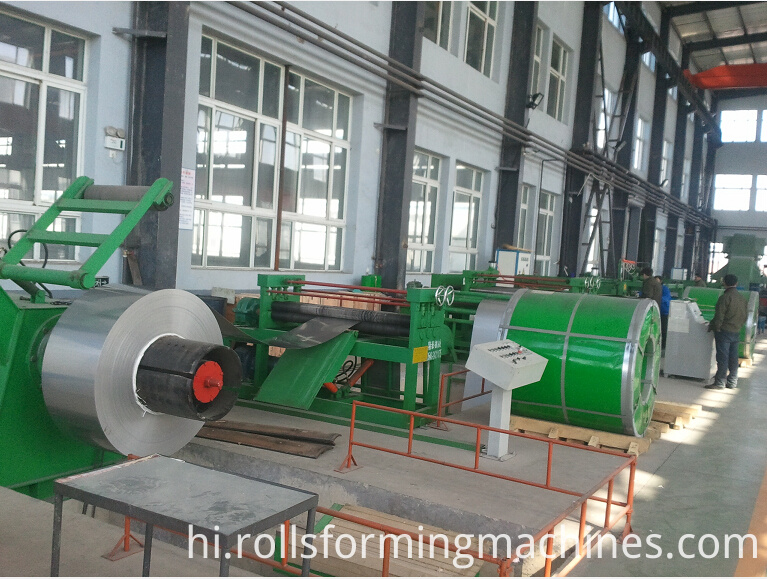

slitting line

2. कार्यप्रणाली
कुंडली-लोडिंग - सिंगल-मैंडल अनकोइलिंग - कोइल-एंड-फीडिंग और खोदने - डबल-रोलर पिंच फीडिंग / तीन-रोलर लेवलिंग - एंड-कटिंग ---- स्ट्रिप-अलाइंग ---- डिस्क कतरन - स्क्रैप रीलिंग - होल संचयकर्ता - प्री-सेपरेटर / टेंशनर - रीकॉयलिंग - कॉईल-डिझर्चिंगर - हाइड्रोलिक कंट्रोल - इलेक्ट्रिक कंट्रोल

उपकरणों की 3.Main तकनीकी विनिर्देश

3.1 कुंडल लोडिंग कार
1) संरचना: चार पहियों, वेल्डिंग द्वारा बनाई गई कार निकाय
2) मोटर ड्राइविंग: 2.2 किलोवाट चक्रजात पिन व्हील मोटर
3) अप डाउन आंदोलन ड्राइविंग: हाइड्रोलिक सिलेंडर Φ180 × 700 मिमी
4) अप डाउन चलती दूरी: 700 मिमी
5) मैक्स लोडिंग वेटः 18000 किग्रा

3.2.Single-mandrel Uncoiler:
1) वर्किंग स्टाइल: हाइड्रोलिक सिलेंडर ड्राइविंग से धुरी गति बढ़ने स्लाइटिंग स्लाइडर
2) Uncoiling खराद का धुरा: Ф508 × 1650 मिमी, बड़े आंतरिक व्यास के अन्य coils के लिए, खराद का धुरा पर रबर आस्तीन डाल दिया।
3) विस्तार रेंज: Ф460 - Ф510 मिमी
4) विस्तार के लिए हाइड्रोलिक सिलेंडर: Φ160 × 100 मिमी
5) ब्रेकिंग स्टाइल: वायवीय दबाव-विनियमन ब्रेक
6) लागू कुंडल चौड़ाई: 300 ~ 1600 मिमी
मैक्स। कुंडल व्यास: 1800 मिमी अधिकतम कॉइल वजन: 18000 किग्रा

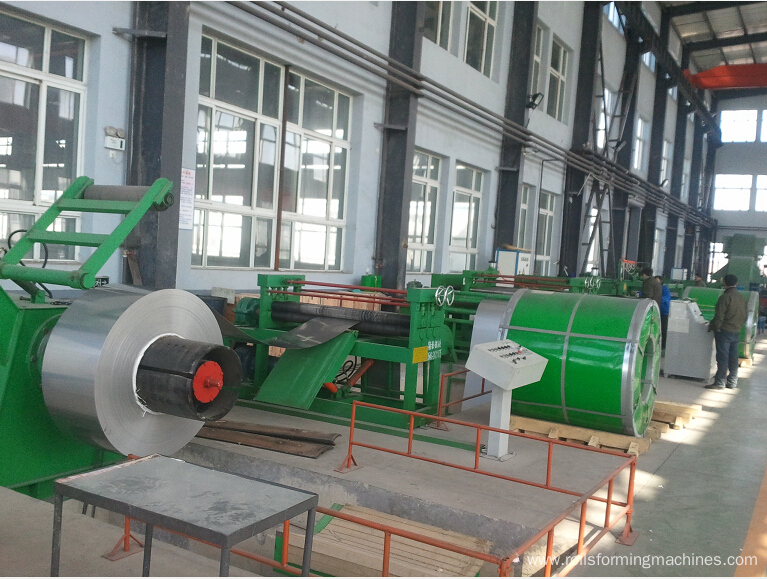

leveling and coil part


3.3 कोयला-एंड फीडिंग और शावरिंग उपकरण
1) संरचना: स्टील प्लेट्स के साथ वेल्डिंग विधानसभा, हाइड्रोलिक सिलेंडर द्वारा अप-डाउन आंदोलन
2) Φ80 × 500 मिमी हाइड्रोलिक सिलेंडर के दो सेट
3) ट्रैक्शन व्हील: Φ250 × 400 मिमी, एनबीआर रबर व्हील
4) कर्षण के लिए ड्राइविंग मोटर: 2.2kw चक्रजात पिन व्हील मोटर
5) खोदने की संरचना: इस्पात प्लेटों के साथ वेल्डिंग विधानसभा, दो जीभ-आकार की प्लेटें (बड़ा एक ऊपर-नीचे-नीचे, छोटे से एक को विस्तार और अनुबंधित करने के लिए)
6) बड़े जीभ ऊपर-नीचे आंदोलन के लिए हाइड्रोलिक सिलेंडर: Φ80 × 400 मिमी
7) छोटे जीभ विस्तार के लिए हाइड्रोलिक सिलेंडर Φ 63 × 400 मिमी

3.4 डबल-रोलर चुटकी फीडर, तीन-रोलर लेवलर
1) इस्पात प्लेटों के साथ वेल्डिंग विधानसभा, कुंडली पट्टी को खिलाने वाले डबल-रोलर चुटकी।
2) खिला रोलर और समतल रोलर: Φ160 × 1650 मिमी
3) खिला रोलर और लेवलिंग रोलर की सामग्री: 40 सीआर, हार्ड क्रोम चढ़ाना
4) भोजन रोलर्स के ऊपर की ओर बढ़ने के लिए तेल सिलेंडर: दो पीसी, Φ80 × 100 मिमी
5) ऊपर रोलिंग रोलर की ओर बढ़: कृमि गियर, 2.2 केडब्ल्यू चक्रजात reducer
6) खिला और समतलन शक्ति: सार्वभौमिक संयुक्त के साथ जुड़ा हुआ 15 किलोवाड़ चक्र चक्र reducer

3.5 एंड-कटिंग उपकरण
गर्म लुढ़का हुआ कॉयल का अनावश्यक अंत काट करने के लिए, यहां एक अधिकतम हाइड्रोलिक कतरनी उपकरण स्थापित किया गया है, जो अधिकतम 1,600 मिमी चौड़ा और 4 मिमी मोटी पट्टी है।

3.6 संरेखण उपकरण
1) संरचना: पट्टी की प्रगतिशील स्थिति को सीमित करने के लिए ऊर्ध्वाधर रोलर्स, जबकि क्षैतिज रोलर्स पट्टी प्रेस करने के लिए
2) कार्यक्षेत्र रोलर्स: तीन जोड़े, Φ90 × 125 मिमी, उच्च आवृत्ति शमन
3) क्षैतिज रोलर दबाएं: Φ100 × 1700 मिमी
4) प्रेस रोलर की ओर बढ़ने के लिए हाइड्रोलिक सिलेंडर: Φ80 × 100 मिमी
5) ऊर्ध्वाधर रोलर्स के एक तरफ समायोजित करने के लिए डबल सीड शिकंजे द्वारा समायोजित रेंज: 300-1600 मिमी

3.7 डिस्क शीअरिंग मशीन
1) संरचना: डिस्क कटर सर्कल कतरन तकला तंग, और स्पिंडल समर्थन स्टैंड पर स्थापित किया गया है।
2) डिस्क कटर स्थापित करने के लिए स्पिंडल: Φ220 × 1650 मिमी
3) स्पिंडल की सामग्री: 40 सीआर, फोर्जिंग और तड़के, मध्यम आवृत्ति शमन, हार्ड क्रोम चढ़ाना, ठीक चमकाने
4) डिस्क कटर: डी 330 × डी 220 × टी 15 मिमी
5) डिस्क कटर की सामग्री: 6CrW2Si, HRC56 ~ 58 डिग्री शमन के बाद कठोरता
6) ड्राइविंग शैली: 45KW डीसी मोटर, गति reducer, गियरबॉक्स और सार्वभौमिक संयुक्त से मेल खाती है।
7) डीसी मोटर पर नियंत्रण: Eurotherm 590 नियंत्रक
8) कतरनी स्पिंडल के दबाने-नीचे: कृमि गियर बॉक्स के साथ 2.2 केडब्ल्यू चक्रजात पिन-व्हील मोटर
9) डिस्क कटर बदलने के लिए: हाइड्रॉलिक (Φ63 × 450 मिमी) संचालित, डिस्क कतरनी का एक स्टैंड बाहरी कदम जब तक डिस्क कटर स्थापित नहीं किया जा सकता
10) स्लीट गति: ≤50 मी / मिनट

11) स्लेटिंग क्षमता: 3.5 एमएम, अधिकतम 6 एसएलआईटी, अधिकतम 30 एमएमएम; 2 मिमी, अधिकतम 12slits 40mpm; 1 मिमी, अधिकतम 15 एसएलआईटी 50 एमएमपीएम


3.8 स्क्रैप रीलर
1) ढांचा: दो स्क्रैप रीलर, स्लिटिंग लाइन के प्रत्येक तरफ एक के साथ
2) प्रत्येक रील: Φ450 × 350 मिमी
3) प्रत्येक रील 3KW मोटर द्वारा संचालित गति के साथ संचालित होती है, स्लीप घर्षण वेफर द्वारा महसूस होता है
4) स्क्रैप-डिस्चार्जिंग स्टाइल: हाइड्रॉलिक तरीके से स्क्रैप क्रियल सिकुड़ करें, फिर स्क्रैप बंडल नीचे ले जा सकते हैं।
5) स्क्रैप इकट्ठा करने की शैली: हाइड्रोलिक तरीके से क्रेल को आने-जाने के लिए ड्राइव करें

3. 9 होल संचयकर्ता
1) ढांचे: सीमेंट की दीवारों के साथ छेद, टर्नओवर प्लेट के दो टुकड़े अधिक या कम छेद को कवर करते हैं, ताकि छेद में कुछ पट्टी जमा कर सकें।
2) छेद आयाम: 4 एमएल × 2.0 एमडब्ल्यू × 4 एमएच
3) टर्नओवर प्लेट की रचना: एक फ्रेम सेट करने के लिए स्क्वायर स्टील पाइप को वेल्ड करने के लिए, फ्रेम पर पहनने योग्य प्लास्टिक प्लेटें रखे; दोनों किनारों पर क्रमशः रॉलिंग रोलर।
4) टर्नओवर प्लेट की उथलने की गति हाइड्रोलिक सिलेंडर (Φ80 × 500 मिमी) द्वारा संचालित है

3.प्रे-विभाजक और तनावक
1) पूर्व शाफ्ट शाफ्ट: Φ85 × 1700 मिमी
2) पूर्व-अलग डिस्क: Φ 200 × 3 मिमी, 65 एमएन शमन उपचार
3) मैन्युअल रूप से पूर्व-अलग डिस्क को स्थापित करने में सक्षम होने के लिए एक तरफ से बाहर की ओर बढ़ें
4) तनाव शैली: तनाव का ऊपरी बीम दबाएं नीचे खड़े हो जाओ, लकड़ी की थाली डालें और ऊन के नीचे ऊन के नीचे लगा
5) दबाने वाली ताकत दो Φ80 × 150 मिमी हाइड्रोलिक सिलेंडर द्वारा किया जाता है, और ताकत समायोज्य है।
6) संतुलित लंबाई-मापने वाले रोलर: Φ320 × 1700 मिमी, हार्ड क्रोम कोटिंग।

3.11 रेकोलेटर और सेपरेटर
1) गियरबॉक्स, विस्तार और रेकोयल के क्लैंपिंग द्वारा गियर ड्राइव, स्लाइन्टिंग स्लाइडर के माध्यम से हाइड्रोलिक सिलेंडर (Φ140 × 100 मिमी) से संचालित होता है।
2) रेकोलिंग ब्लॉक: Φ508 × 1700 मिमी
3) रेकोयल के विस्तार के लिए ताकत: हाइड्रोलिक सिलेंडर Φ160 × 100 मिमी
4) शाफ्ट recoiling का समर्थन ब्रैकेट: इस्पात संरचनात्मक घटक, हाइड्रोलिक सिलेंडर Φ 80 × 350 मिमी
5) स्ट्रिप्स-अलग शाफ्ट: Φ85 × 1700 मिमी
6) अलग डिस्क: Φ 200 × 3 मिमी, 65 एमएन शमन उपचार
7) अलग शाफ्ट दबाने-नीचे: हाइड्रोलिक Φ75 × 350 मिमी, समायोज्य शक्ति
8) रीकॉलिंग पावर: डीसी 55 किलो मोटर
9) डीसी मोटर कंट्रोल: यूरोडम 590 नियंत्रक
10) रेकोलिंग गति: अधिकतम 50 मी / मिनट
11) मैक्स ने कुंडली का भार उठाया: 18000 किलोग्राम

3.12 कुंडल निर्वहन कार
1) संरचना: वेल्डिंग द्वारा चार पहियों, कार निकाय
2) ड्राइविंग मोटर: 2.2 केडब्ल्यू चक्रजात पिन व्हील मोटर
3) अप डाउन आंदोलन ड्राइविंग: हाइड्रोलिक सिलेंडर Φ180 × 700 मिमी
4) अप डाउन चलती दूरी: 700 मिमी
5) मैक्स। भारोत्तोलन भार: 18000 किलो

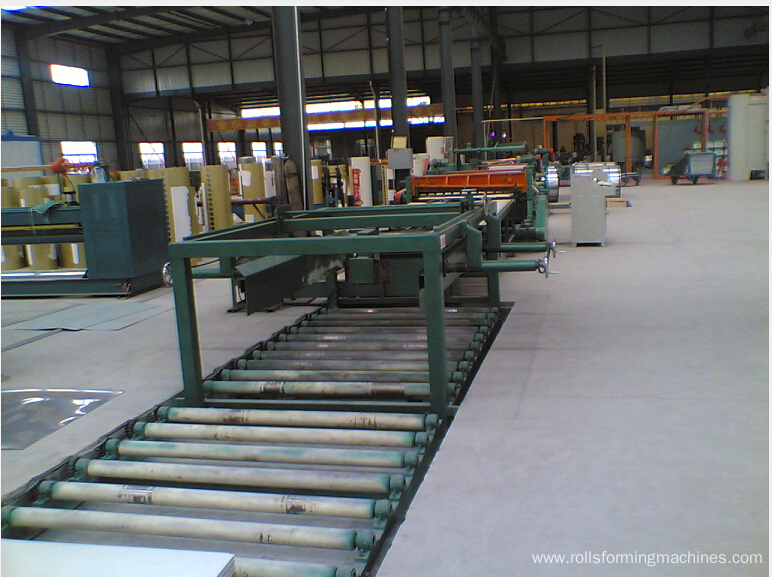

automatic stocker
3.13 अन्य
1) हाइड्रोलिक स्टेशन, नियंत्रण वाल्व, तेल पाइपलाइनों का एक सेट
दबाव: 16 एमपा
पावर: 7.5KW-4 (Ⅵ)
तेल टैंक का तेल मात्रा: 450 एल
2) बिजली नियंत्रण कैबिनेट का एक सेट, दो सेट ऑपरेशन पैनल
3) उपयोगकर्ता स्व-तैयार:
ए) बिजली, बिजली के तारों, केबलों और नलिकाओं के जनरल स्विच
ख) क्यू = 0.9m³ / min.P = 0.8MPa।
वायु आपूर्ति प्रणाली: एयर स्रोत क्यू = 0.9 मी / मिनट। पी = 0.8 एमपीए
सी) चिकनाई तेल, हाइड्रोलिक तेल
डी) गाड़ी को लोड करने और कार का निर्वहन करने के लिए 24 किलोग्राम प्रकाश इस्पात रेल, गार्ड रेल

4. तकनीकी दस्तावेज
निर्देश और ऑपरेशन मैनुअल, फाउंडेशन ड्राइंग, लेआउट ड्राइंग, कमजोर भाग ड्रॉइंग, हाइड्रोलिक सिस्टम योजनाबद्ध ड्राइंग, इलेक्ट्रिक सर्किट ड्राइंग से पहले या कब प्रदान करें
मशीन डिलीवर है

5। वितरण, स्थापना और कमीशनिंग
1. अनुबंध सत्यापन के एक महीने के भीतर नींव तैयार करना; प्रसव के समय: 90 दिन; स्थापना और कमीशन: 25 दिन
2. आम तौर पर हम दो या तीन इंजीनियरों को स्लीटिंग लाइन की स्थापना और कमीशन के लिए भेजते हैं, खरीदार को उनके लिए राउंड-ट्रिप टिकट खरीदना चाहिए, खाना और आवास उपलब्ध कराएगा साथ ही साथ हमारे इंजीनियरों को स्थानीय परिवहन, और प्रत्येक इंजीनियर को 60 डॉलर प्रति अपनी तकनीकी सेवा के लिए दिन


6. Slitting लाइन के साथ सहायक उपकरण की व्यवस्था
डिस्क कटर: D330 × d220 × T15 मिमी, सामग्री: 6CrW2Si, HRC56-58 डिग्री, 22pcs
डिस्क सेपरेटर: डी 200 × डीएटीएक्स 3 एमएम, सामग्री: 65 एमएन शमन उपचार, 35 पीसीएस
रबर सीलिंग की पूरी लंबाई: 3200 मिमी
स्टील कटर स्पक्र्स के पूरा सेट: डी 260 एक्स डी 220

स्वत: उच्च-प्रेसिजन स्लेटिंग मशीन बिना इंफॉर्मेशन के बिना पूरी तरह से स्वचालित रूप से स्लीटिंग काम कर सकता था। और स्लीटिंग लाइन काम की गति 90 मीटर / मिनट तक पहुंच सकता है
