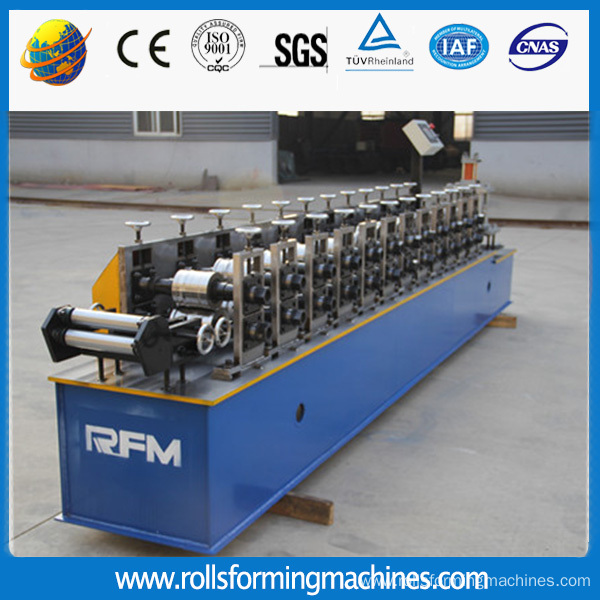

स्वचालित तूफान एल्यूमिनियम रोलर शटर मशीन

उत्पाद का नाश

स्वचालित तूफान एल्यूमिनियम रोलर शटर मशीन जस्ती रोलर शटर दरवाजा slat निर्माण कर सकते हैं। उत्पादित उत्पाद फैशनेबल डिज़ाइन में हैं और व्यापक रूप से उपयोग किए जा रहे हैं। आग लगने वाले दरवाजों, रोलिंग स्टील के दरवाजे, आग के दरवाजे, रोलिंग शटर, अपतटीय रोलिंग दरवाजे, अपतटीय रोलिंग फायर दरवाज़े, तूफान के दरवाजे, रोलिंग स्टील में उच्चतम सुरक्षा के साथ व्यापक रूप से इस्तेमाल किए जाने वाले स्वचालित स्वचालित तूफान एल्यूमिनियम रोलर शटर मशीन तूफान के दरवाजे, धुआं दरवाजे, हवाई रिसाव के दरवाजे, काउंटर शटर, अछूता वाले दरवाजे, ध्वनि दरवाजे रोलिंग, और तूफान बंद रोलिंग स्टील के दरवाजे, इस्पात आग के दरवाजे रोलिंग, आग बंद रोलिंग, आग दरवाजे अछूता, इस्पात grilles रोलिंग।

जल्दी जानकारी:

1. मोटर बनाने वाली इकाई बनाने वाली इकाई: 5.5 किलोवाट

2. रोलर्स की सामग्री: 45 # स्टील, कठोर क्रोम के साथ लेपित एचआरसी58-62 बुझती।

3. रोलर शाफ्ट की सामग्री: 45 # स्टील

4. रोलर्स के चरण: 14 कदम

5.फॉर्मिंग गति: 10-15 एम / मिनट

6. मोटा होना रोल किया जाना: 0.5-1.5 मिमी

रेखा के अवयव

1. डकोइलर

उपयोग: इसका इस्तेमाल स्टील कॉइल का समर्थन करने और इसे टर्नटेबल के रास्ते में खोलने के लिए किया जाता है।

रोल बनाने प्रणाली द्वारा खींचा निष्क्रिय निष्क्रिय

ए। कुंडल भीतरी व्यास: 450-550 मिमी

ख। कुंडल अधिकतम चौड़ाई: 300 मिमी
सी। अधिकतम ले जाने की क्षमता: 3000 किलोग्राम

(आप इस हिस्से को इलेक्ट्रिक या हाइड्रोलिक के साथ चुन सकते हैं)

2. ई नाइट्री लेवलिंग और पंचिंग डॉट्स

यह भाग सुनिश्चित करने के लिए कॉइल रखता है कि यह साफ साफ और सीधे है

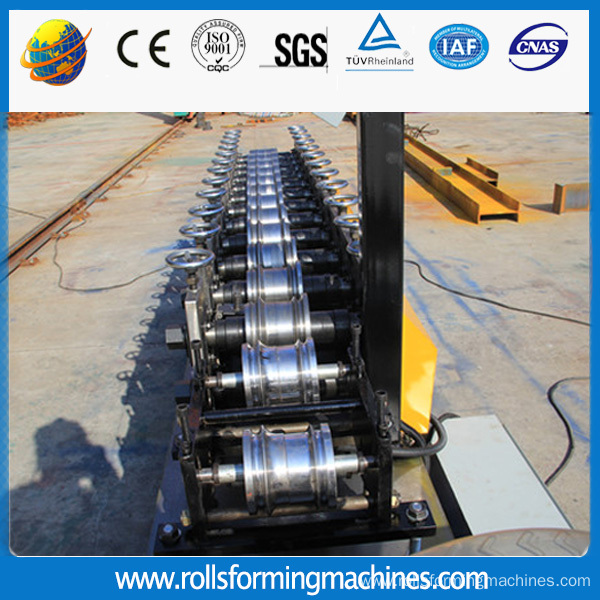

3. रोल बनाने मशीन

ए। बनाने के चरण की संख्या: 14 स्टेशन

ख। दस्ता सामग्री: 45 # बुझती उपचार के साथ स्टील, सटीक machined,

व्यास: ¢ 56 मिमी

सी। रोलर सामग्री: बुझती उपचार के साथ स्टील असर

घ। परिवहन: गियर द्वारा

ई। गठन की गति: 10-15 मी / मिनट
च। मोटर: 5.5kw

जी। वोल्टेज: 380 वी, 50 हर्ट्ज, 3 चरण

एच। संरचना: स्वतंत्र स्टैंड

4. बाल काटना प्रणाली

सर्वो उड़न और ट्रैकिंग काटने का देखा, काटने देखा मुख्य मशीन की गति के अनुसार काटने की गति और स्थान को समायोजित करेगा। इस पद्धति के अनुसार, मशीन काम की गति उसी तरह की मुख्य मशीन के समान होगी। काटने की थाली हम इसे उच्च गति और सुंदर कटौती डराने में काटने के लिए सबसे अच्छी सामग्री लेते हैं।

ब्लेड की सामग्री: सीआर 12 एमओवी, हार्डनिंग एचआरसी 58-62 ℃

लंबाई सहिष्णुता: 3 मी ± 1.5 मिमी

5. हाइड्रोलिक स्टेशन

हाइड्रोलिक मोटर पावर: 3 किलोवाट

हाइड्रोलिक तेल: 46 #

हाइड्रोलिक दबाव: 12 एमपीए

अवयव: इस प्रणाली में हाइड्रोलिक टैंक का एक सेट, हाइड्रोलिक तेल पंप का एक सेट और दो हाइड्रोलिक पाइप शामिल हैं। और विद्युत चुम्बकीय वाल्व के दो सेट

6. पीएलसी स्टेशन

पीएलसी नियंत्रण प्रणाली, हम पैनासोनिक लेते हैं या आप जिस तरह से पसंद करते हैं उसे निर्दिष्ट कर सकते हैं। सामान्य मशीन के साथ अलग, पीएलसी क्रमादेशित सर्वो काटने वाले नियंत्रण मानकों को जोड़ देगा।

7. टेबल से बाहर भागो

यह उत्पादों को प्रेषित करने के लिए वेल्डेड स्टील और समर्थित रोलर को गोद लेता है।

स्वचालित तूफान एल्यूमिनियम रोलर शटर मशीन का वीडियो :

उत्पाद श्रेणियाँ : रोलर शटर द्वार बनाने मशीन
