Trapezoidal छत और दीवार पैनल बनाने की मशीन
Trapezoidal छत और दीवार पैनल बनाने की मशीन
Trapezoidal छत और दीवार पैनल बनाने की मशीन
Trapezoidal छत और दीवार पैनल बनाने की मशीन
Trapezoidal छत और दीवार पैनल बनाने की मशीन

Trapezoidal छत और दीवार पैनल बनाने की मशीन

इकाई मूल्य: USD 39950 - 45000 / Set/Sets
भुगतान प्रकार: T/T,L/C,D/A,D/P,Western Union,OA
Incoterm: FOB
Min. आदेश: 1 Set/Sets
प्रसव के समय: 30 दिनों

अब से संपर्क करें टोकरी में जोड़ें

बुनियादी जानकारी

    मॉडल नं.: Zt-003-42

Additional Info

    पैकेजिंग: नंगा

    उत्पादकता: 30 sets per month

    ब्रांड: Zhongtuo

    परिवहन: Ocean,Land

    उद्गम-स्थान: कैंगझाउ

    आपूर्ति की क्षमता: 30 sets per month

    प्रमाण पत्र: CE ISO9001

उत्पाद विवरण

Trapezoidal छत और दीवार पैनल बनाने की मशीन

छत टाइल की ड्राइंग प्रोफ़ाइल:

Trapezoidal metal sheet forming machine ZT25-200-1000 ZT25-200-1000 02


सामग्री:

प्रसंस्करण सामग्री: रंगीन स्टील प्लेट, जस्ती प्लेट, या एल्यूमीनियम प्लेट

सामग्री मोटाई: 0.3- 0.8 मिमी

सामग्री कठोरता: 1 9 5 एमपीए --- 350 एमपीए

निर्मित चौड़ाई: 1000 मिमी

गति की गति: 15 मीटर / मिनट


उत्पादन प्रक्रिया

Uncoiling → मशीन में फ़ीडिंग सामग्री → रोल बनाने → मापने लंबाई → ऑटो काटने → उत्पाद प्राप्त करने

drawings of working flow

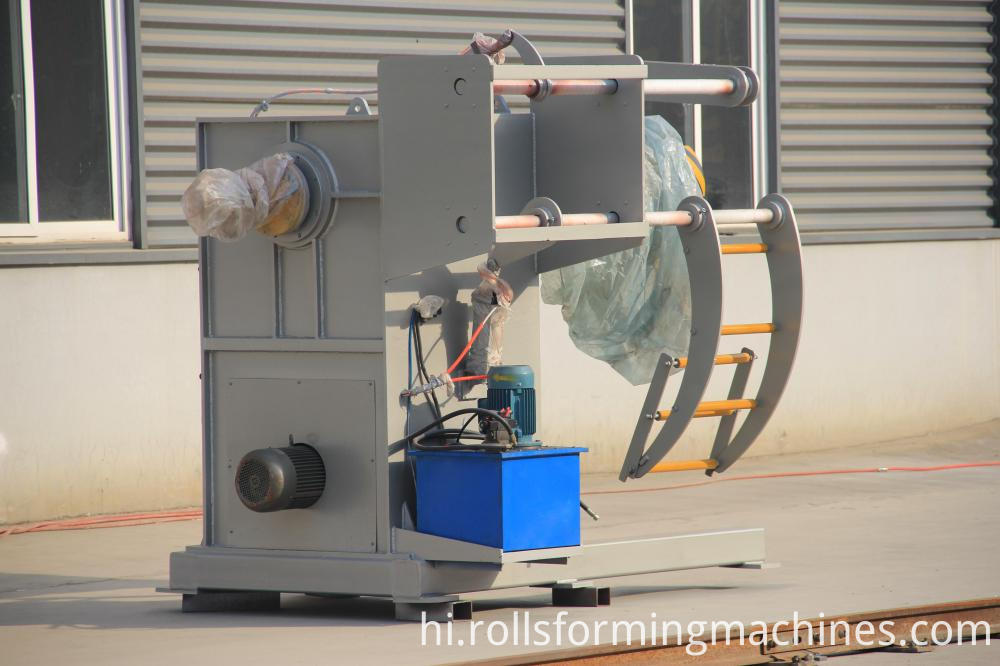

1. 10 टी हाइड्रोलिक डेकोइलर

Trapezoidal metal sheet forming machine ZT25-200-1000 ZT25-200-1000 03

मुख्य विनिर्देश

1) कुंडल भीतरी व्यास: 450-550 मिमी

2) अधिकतम तार बाहर व्यास: 1300 -1600 मिमी

3) अधिकतम तार चौड़ाई: 1250 मिमी

4) क्षमता लेना: 10 टी

5) हाइड्रोलिक विस्तार

6) स्वचालित रूप से भोजन

7) हाइड्रोलिक, भीतरी तंग

8) हाइड्रोलिक पावर: 3 किलोवाट ड्राइव बिजली: 3KW

9) आकार: 2.7 × 1.3 × 1.8 मीटर (एल × डब्ल्यू × एच)

2. कुंडल खिलाने का हिस्सा

उपयोग: समुद्र तट के माध्यम से कच्चे माल (स्टील प्लेट) को निर्माण और संसाधित करने के लिए रखें, यह गारंटी दे सकता है कि उत्पाद साफ हैं,

समानांतर और सबकुछ एकरूपता है। कृपया कोण कोण लोहा के कार्य को जानने के लिए उपकरण विनियमन का संदर्भ लें।

Trapezoidal metal sheet forming machine ZT25-200-1000 ZT25-200-1000 04

3. मुख्य रोल बनाने प्रणाली

उपयोग: उत्पाद के आकार और परिशुद्धता को बनाए रखने के लिए, वेल्डेड शीट संरचना, मोटर रेड्यूसर ड्राइव, चेन ट्रांसमिशन,

रोलर क्रोम किया गया था जो मोल्डिंग प्लेट सतह को चिकनी रख सकता है और काम करते समय चिह्नित होना आसान नहीं है

फ़ीचर: स्थिरता, परिशुद्धता और जीवनकाल सुनिश्चित करें।

Trapezoidal metal sheet forming machine ZT25-200-1000 ZT25-200-1000 05

No.

Main parameter

1

Length of the main part

8500х1650х1500mm

2

Weight of main part

4.5 t

3

Voltage

380V/50HZ3Phase (as customer`s request)
4

Roller fixer

Middle plate welded

5 Frame

350 H steel welded

6 Frame thickness

25mm

7

Drive mode

Chain

8

Material of rollers

45# steel, surface hard chromium plating.

9

Material of shafts

45# steel

10

Diameter of shafts

Φ80mm

11

Number of rollers

15 rollers

12

Main power

5.5kw


4. Cutting device

Feature : Ensure stability, precision and cutting speed

Function : Automatic cutting controlled by PLC

It adopts the hydraulic drive and automatic location to decide the dimension and cut the target products.

Material of blades: Cr12 quenched

Power supply : hydraulic power

Components: It contains one set of blade, one hydraulic tank and one cutter machine.

Trapezoidal metal sheet forming machine ZT25-200-1000 ZT25-200-1000 06

5. काउंटर

एक काउंटर लंबाई, दालें, और लंबाई तय करता है। लंबाई माप के लिए Omron एन्कोडर।

Trapezoidal metal sheet forming machine ZT25-200-1000 ZT25-200-1000 07

6. स्वचालित स्टॉकर

Trapezoidal metal sheet forming machine ZT25-200-1000 ZT25-200-1000 08

1) आकार: 7000mmx4200mmx1600mm

2) सिद्धांत ढेर: शीर्ष शीट नीचे दी गई शीट को नुकसान नहीं पहुंचाएगी, नीचे दी गई शीट की प्रोफाइल शीर्ष शीट की प्रोफाइल से मेल खाती है;

3) तैयार उत्पादों का उतारना: मैकेनिक, फोर्क-लिफ्ट या इसी तरह से स्टैक चुनना संभव होगा (फोर्क-लिफ्ट ग्राहक द्वारा प्रदान की जाएगी)।

4) एयर सिलेंडर स्विंग आर्म आकार: 40 मिमी x80 मिमी

5) ट्रांसमिशन पावर: 4 किलोवाट एसी मोटर

6) स्टेकर लंबाई: 12 मीटर

7) संचरण की ड्राइव: 1 इंच डबल लाइन श्रृंखला

8) ट्रांसमिशन रोलर: क्रोम के साथ जेडटी 1045, रोलर व्यास 80 मिमी में है

9) क्षमता की लंबाई: 500-12000 मिमी

10) स्टेकर ऊंचाई: अधिकतम 300 मिमी

11) रंग: ग्राहक अनुरोध पर नीला या आधार

7. डिवाइस को नियंत्रित करना

1) उच्च गति सुनिश्चित करने के लिए डेल्टा ताइवान से पीएलसी, ट्रांसड्यूसर, टच पैनल को अपनाया

स्थिरता, परिशुद्धता और जीवनकाल।

2) अन्य विद्युत तत्व डेल्टा हैं

3) चलने योग्य स्विच, एयर ब्रेक, रेडिएटर, ट्रांसफॉर्मर और इलेक्ट्रिक रिसाव रक्षक के साथ ऑपरेशन सुविधा और सुरक्षा के लिए सुसज्जित।


Screen
PLC
Text screen displayer
Taida DVP14ES from Taiwan

Trapezoid Roofing Panel Roll Forming Mahcine 06

8. हाइड्रोलिक

(हाइड्रोलिक टैंक का एक सेट, हाइड्रोलिक तेल पंप का एक सेट, दो हाइड्रोलिक पाइप शामिल हैं। और विद्युत चुम्बकीय वाल्व के दो सेट)

Origin

Power

Advanced hydraulic system from Taiwan

3kw

10


स्पेयर पार्ट्स (मुफ्त में)

1. आसान क्षतिग्रस्त भागों: कंक 2 पीसी, फ्यूज-लिंक 4 पीसी;

2. रबड़ चटाई 1 पीसी;

3. बोल्ट स्पैनर 1 पीसी

Trapezoidal metal sheet forming machine ZT25-200-1000 ZT25-200-1000 03


Ⅴ टिप्पणियां

Payment terms

30% T/T in advance and balance 70% after inspection confirmation before shipment.

Delivery

within 45 working days after receipt of deposit.

Packing

Nude packing with 1*40HQ container

Warranty

One year, and we will provide the technical support for the whole life.

Installation

1.Training: the buyer should charge of visa, return ticket, food and accommodation overseas and USD50 / person/day for salary.

2. Need one technician

3. Training time: one week (contains the time of installation and adjustment)
