एचजी 50 निर्माण पाइप रोल स्टील पाइप मशीन बनाने
एचजी 50 निर्माण पाइप रोल स्टील पाइप मशीन बनाने
एचजी 50 निर्माण पाइप रोल स्टील पाइप मशीन बनाने
एचजी 50 निर्माण पाइप रोल स्टील पाइप मशीन बनाने
एचजी 50 निर्माण पाइप रोल स्टील पाइप मशीन बनाने

एचजी 50 निर्माण पाइप रोल स्टील पाइप मशीन बनाने

इकाई मूल्य: USD 100000 - 150000 / Set/Sets
भुगतान प्रकार: L/C,T/T,D/P,Western Union
Incoterm: FOB
Min. आदेश: 1 Set/Sets
प्रसव के समय: 60 दिनों

अब से संपर्क करें टोकरी में जोड़ें

Additional Info

    पैकेजिंग: नग्न पैकिंग

    उत्पादकता: 90m/min

    ब्रांड: Zhongtuo

    परिवहन: Ocean,Land,Air

    उद्गम-स्थान: चीन

    आपूर्ति की क्षमता: 30 sets/month

    प्रमाण पत्र: CE\ISO9001

उत्पाद विवरण

एचजी 50 निर्माण पाइप मशीन-रोल स्टील पाइप मशीन बनाने

स्टील पाइप मशीन एचजी 50 का विशिष्टता :

1. पाइप व्यास: Ø10-Ø60 मिमी
पाइप मोटाई: 0.5- 3.0 मिमी
2. स्क्वायर पाइप: 10X10mm-60X60mm
आयताकार पाइप: 20X40 मिमी -40X60 मिमी
पाइप मोटाई: 0.5 -3.0 मिमी
3. पाइप लंबाई: 6-12 मीटर
4. लंबाई सहिष्णुता: 0-6 मिमी
बी) स्टील टेप विशिष्टता
1. सामग्री: कम कार्बन स्टील (σb≤500Mpa, σs≤235Mpa)
2. स्टील टेप: आंतरिक व्यास: Φ470-Φ510 मिमी
बाहरी व्यास: Φमैक्स = 1500 मिमी
स्ट्रिप स्टील चौड़ाई: 40 मिमी-240 मिमी
स्ट्रिप स्टील मोटाई: 0.8 मिमी-3.0 मिमी
अधिकतम वजन: 2.0 टन

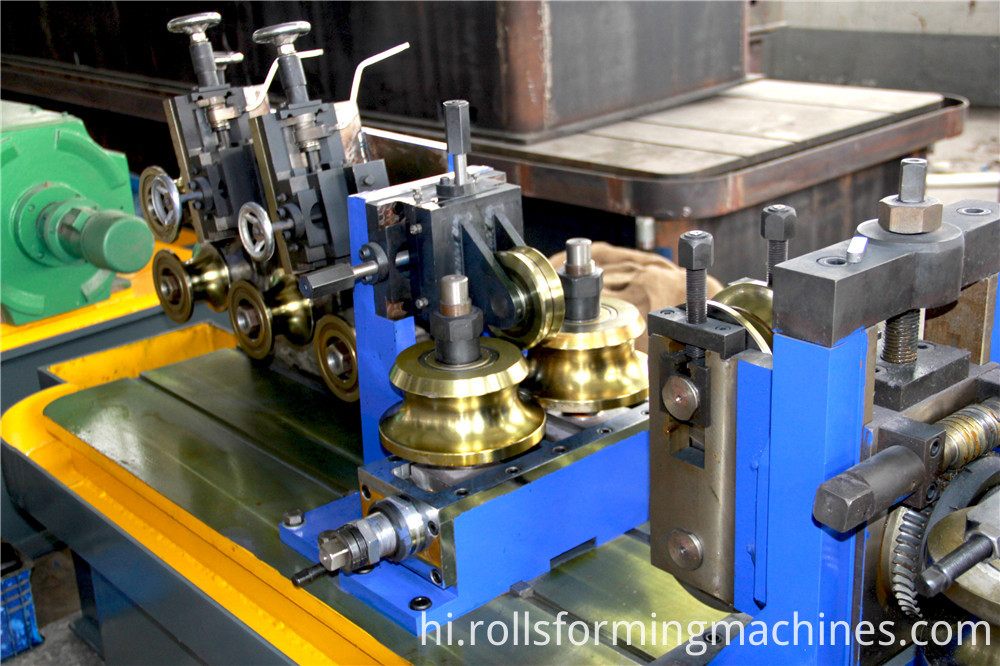

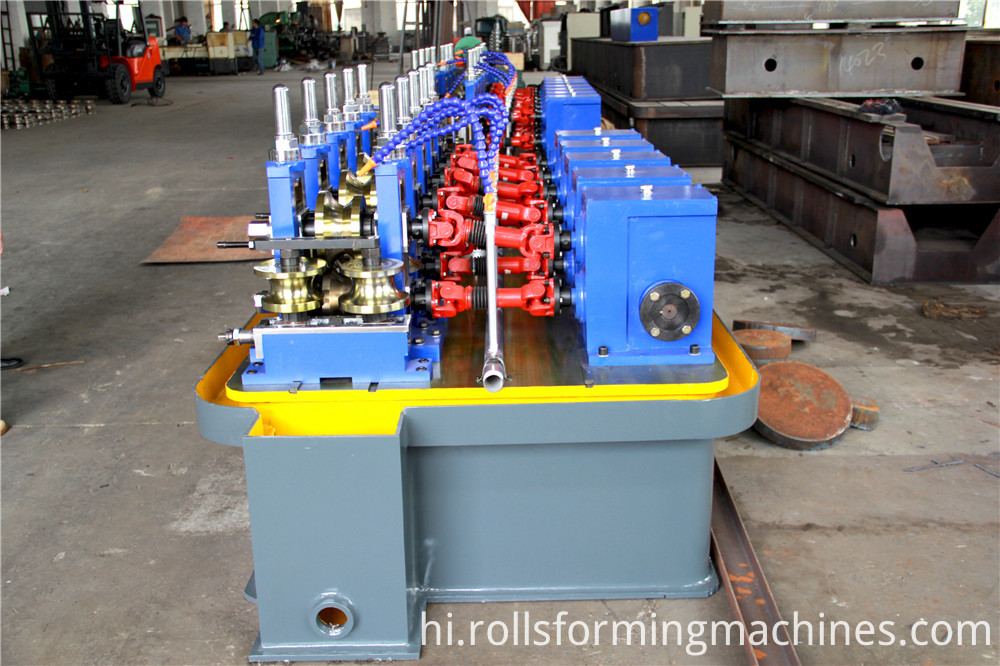

welded pipe machine

welded pipe machine

सी) बिजली
1. गतिशील शक्ति: AC380V ± 10%, 3phases, 50 हर्ट्ज ± 1.0%
2. नियंत्रण शक्ति: AC220V ± 10%, एक चरण, 50 हर्ट्ज ± 1.0%
डी) इलेक्ट्रिक स्थापित क्षमता: दृष्टिकोण। 250KW
ई) ठंडा पानी
1. उच्च आवृत्ति उपकरण के लिए जलाशय: 15 एम³, एक सेट
2. ठंडा पानी फैलाने के लिए जलाशय: 15 मीटर, एक सेट
एफ) संपीड़ित हवा
1. दबाव: 0.4 एमपीए
2. प्रवाह: 0.8 एम 3 / एच
जी) उत्पादन क्षमता
सालाना कामकाजी दिनों के अनुसार वार्षिक उत्पादन: 25000 टन। दैनिक कामकाजी घंटों और उत्पादों।
एच) लाइन की गति: 30-90 मीटर / मिनट
चतुर्थ। एकल मेकअप के उपकरण मेकअप और मुख्य पैरामीटर:
1. डबल-हेड अन-कॉइलर
1.1। ब्रीफिंग: एक वायवीय ब्रेक के साथ आसानी से कॉइल्स को बदलने के लिए रोटरी प्रकार
1.2। पैरामीटर:
- कुंडल चौड़ाई: अधिकतम 240 मिमी
- कुंडल ओडी: अधिकतम। Ø1500mm
- कुंडल आईडी: Ø 470- Ø 510 मिमी
- कुंडल वजन: अधिकतम। 2.0 टन
1.3। न्यूमेटिक द्वारा मंडल विस्तार
1.4। मंडल स्थिति रोटेशन मैनुअल होगा


अनुभाग बनाना और आकार देना

4.1 मिलिंग गियरबॉक्स, सार्वभौमिक संयुक्त बनाना


4.1.1 पांच-रोल निष्क्रिय स्तर, मिल भेजने की एक जोड़ी, वर्टिकल रोल के दो जोड़े द्वारा मिल एंट्री फ्लैटर


4.1.2 बनाने की मिल में निम्न शामिल हैं:
- संचालित स्टैंड: 7 सेट (क्षैतिज)
- संचालित स्टैंड शाफ्ट: Ø60 मिमी
- शाफ्ट की सामग्री: 40 सीआर
- साइड रोल स्टैंड: 8 सेट (लंबवत)
- साइड रोल स्टैंड शाफ्ट: Ø40 मिमी
- शाफ्ट की सामग्री: 40 सीआर
- गियर बॉक्स और सार्वभौमिक संयुक्त: 7 सेट
- गियर बॉक्स की सामग्री: कास्ट स्टील
- गियर की सामग्री: 20CrMnTi
- मुख्य मोटर: 55 किलोवाट मॉडल: Z4-200-31 1 सेट
- मुख्य रेडैक्टर: ZLY224 1 सेट


4.2 आकार मिल गियर बॉक्स, सार्वभौमिक संयुक्त
4.2.1 आकार देने वाली मिल में शामिल हैं:
- संचालित स्टैंड: 5 सेट (क्षैतिज)
- संचालित स्टैंड शाफ्ट: Ø60 मिमी
- शाफ्ट की सामग्री: 40 सीआर
- साइड रोल स्टैंड: 5 सेट (लंबवत)
- साइड रोल स्टैंड शाफ्ट: Ø40 मिमी
- शाफ्ट की सामग्री: 40 सीआर
- गियर बॉक्स और सार्वभौमिक संयुक्त: 5 सेट
- गियर बॉक्स की सामग्री: कास्ट स्टील
- गियर की सामग्री: 20CrMnTi
- मुख्य मोटर: 55 किलोवाट मॉडल: Z4-200-31 1 सेट
- मुख्य रेडैक्टर: ZLY224 1 सेट
- 4 रोलर्स * 2sets के साथ, एकल सिर तुर्क के सिर सेट करता है
- सीएनसी उड़ान के लिए एयर सिलेंडर के साथ एक गति परीक्षण रोलर देखा

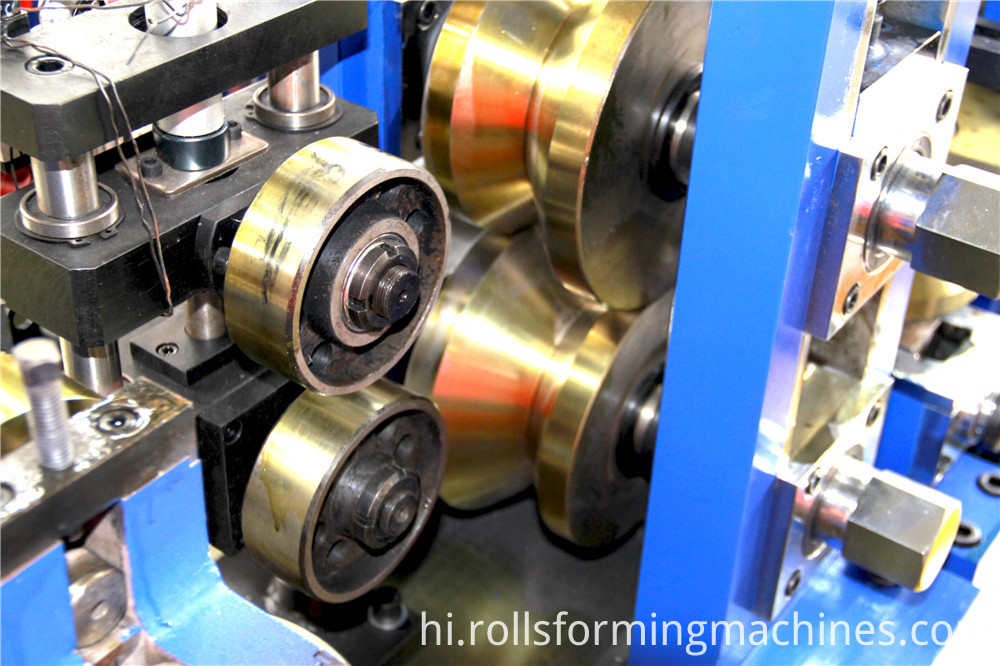

welded pipe machine04

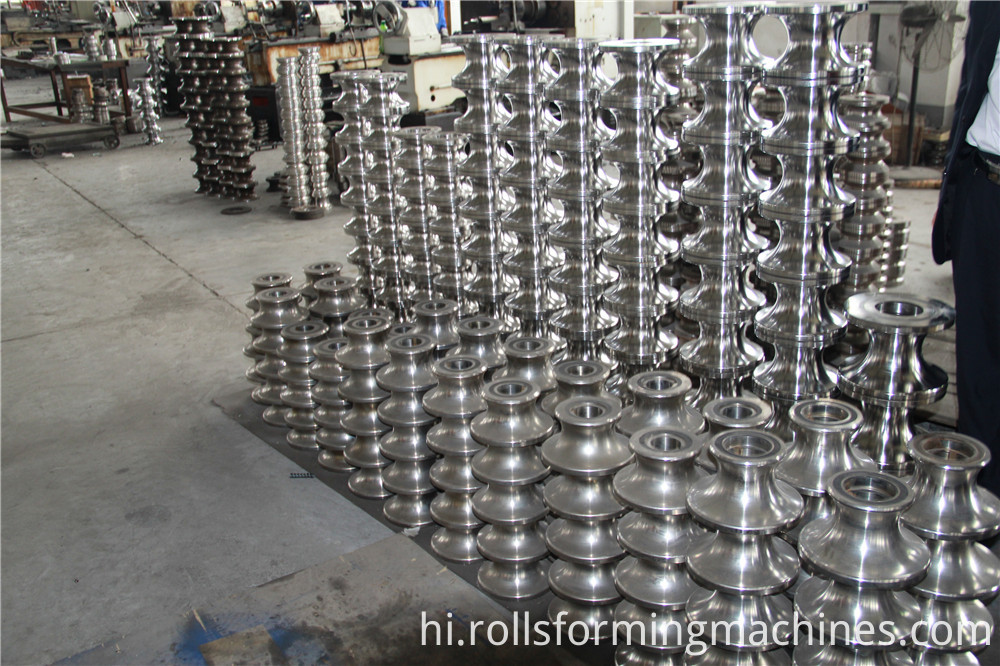

निम्नलिखित तस्वीर एचजी 50 वेल्डेड पाइप मशीन मोल्ड सामग्री है।

welded pipe machine09
