व्यास 10-150 मिमी thcikness 1-5 मिमी व्यास के लिए एचजी 127 ट्यूब मिल
व्यास 10-150 मिमी thcikness 1-5 मिमी व्यास के लिए एचजी 127 ट्यूब मिल
व्यास 10-150 मिमी thcikness 1-5 मिमी व्यास के लिए एचजी 127 ट्यूब मिल
व्यास 10-150 मिमी thcikness 1-5 मिमी व्यास के लिए एचजी 127 ट्यूब मिल

व्यास 10-150 मिमी thcikness 1-5 मिमी व्यास के लिए एचजी 127 ट्यूब मिल

इकाई मूल्य: USD 290000 - 350000 / Bag/Bags
भुगतान प्रकार: L/C,T/T,D/P,Western Union
Incoterm: FOB
Min. आदेश: 1 Bag/Bags
प्रसव के समय: 60 दिनों

अब से संपर्क करें टोकरी में जोड़ें

Additional Info

    पैकेजिंग: नग्न पैकिंग

    उत्पादकता: 60m/min

    ब्रांड: Zhongtuo

    परिवहन: Ocean,Land,Air

    उद्गम-स्थान: चीन

    आपूर्ति की क्षमता: 30 sets/month

    प्रमाण पत्र: ISO, CE9001

उत्पाद विवरण

एचसी 127 ट्यूब मिल व्यास के लिए 10-150 मिमी व्यास के भीतर 1-5 मिमी

I. सारांश

मिल Φ20 मिमी-Φ127 मिमी की गोल पाइप के निर्माण के लिए है, जिसमें 1.5 मिमी-5.0 मिमी की मोटाई के साथ ठंडा लुढ़का हुआ और गर्म लुढ़का हुआ कॉइल स्ट्रिप से अनजान ट्यूबलर रिक्त के माध्यम से ट्यूब में इसके बाद के वेल्डिंग के साथ, ठोस के माध्यम से बढ़त हीटिंग राज्य उच्च आवृत्ति वेल्डर, ट्यूब वेल्डिंग मशीन के रोल में अनुदैर्ध्य सीम वेल्डिंग, ठंडा करने, आगे आकार देने या आकार देने और मापा लंबाई में अंतहीन ट्यूब काटने पर ऑन-स्ट्रीम। समाप्त उत्पाद गोल, वर्ग या आयताकार पाइप का होगा।


HG127 Tube mill


द्वितीय। उत्पादन लाइन का तकनीकी प्रवाह

{SteelTape} → सिंगल-आर्बर अन-कॉइलर → स्ट्रिप-हेड कटर और वेल्डर → स्ट्रीम

सर्पिल Accumulator → स्ट्रीम बनाने अनुभाग (Flattening इकाई + मुख्य ड्राइविंग इकाई + बनाने इकाई + गाइड इकाई + उच्च आवृत्ति प्रेरण वेल्डिंग इकाई + निचोड़ रोलर) + डी-burr फ्रेम → कूलिंग इकाई → आकार आकार इकाई और straightener → स्ट्रीम फ्लाइंग कंप्यूटर के नीचे देखा -control → स्ट्रीम रन आउट टेबल → सीधे सीधा

तृतीय। मूल स्थितियां:

ए) स्टील पाइप विशिष्टता

1. गोल पाइप व्यास: Φ76 -Φ127 मिमी

पाइप मोटाई: 1.5 - 5.0 मिमी

2. स्क्वायर पाइप: 30X30mm -100X100mm

आयताकार पाइप: 20X40 मिमी -120X80 मिमी

पाइप मोटाई: 1.5 - 5.0 मिमी

3. पाइप लंबाई: 6.0 मीटर - 12.0 मीटर

4. लंबाई सहिष्णुता: 0-6 मिमी

बी) स्टील टेप विशिष्टता

1. सामग्री: कम कार्बन स्टील (δb≤500Mpa, δs≤235Mpa)

2. स्टील टेप: आंतरिक व्यास: Φ510-610 मिमी

बाहरी व्यास: अधिकतम। 1800 मिमी

स्ट्रिप स्टील चौड़ाई: 120 मिमी -400 मिमी

स्ट्रिप स्टील मोटाई: 1.5 मिमी-5.0 मिमी

अधिकतम वजन: 6.0 टन

सी) बिजली

1. गतिशील शक्ति: AC380V ± 10%, 3phases, 50 हर्ट्ज ± 1.0%

2. नियंत्रण शक्ति: AC220V ± 10%, एक चरण, 50 हर्ट्ज ± 1.0%

डी) इलेक्ट्रिक स्थापित क्षमता: appro। 900KW

ई) ठंडा पानी

1. उच्च आवृत्ति उपकरणों के लिए जलाशय: 30 एम³, एक सेट

2. ठंडा पानी फैलाने के लिए जलाशय: 25 मीटर, एक सेट

एफ) संपीड़ित हवा

1. दबाव: 0.4 एमपीए

2. प्रवाह: 3.0 मीटर 3 / एच

जी) उत्पादन क्षमता

वार्षिक उत्पादन: वार्षिक कामकाजी दिनों, दैनिक कामकाजी घंटों और उत्पादों के अनुसार 70000 टन।

एच) लाइन की गति: 30-60 मीटर / मिनट

चतुर्थ। एकल मेकअप के उपकरण मेकअप और मुख्य पैरामीटर:

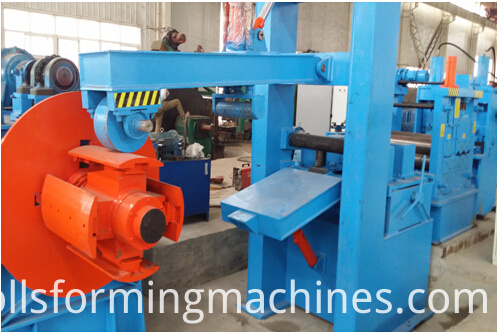

1. पिलर के साथ हाइड्रोलिक सिंगल-आर्बर uncoiler

1.1। पैरामीटर:

- कुंडल चौड़ाई: अधिकतम 400 मिमी

- कुंडल ओडी: अधिकतम। Φ1800mm

- कुंडल आईडी: max.Φ508mm

- कुंडल वजन: अधिकतम। 6.0 टन

1.3। हाइड्रोलिक द्वारा मंडल विस्तार

single head decoiler of pipe machine

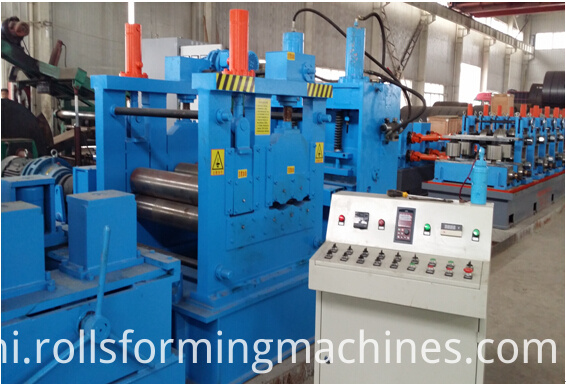

2. पांच रोल Flattener

2.1 संक्षिप्त:

डुबकी और रोलर भेजने के जोड़े हैं। Flatten रोल दो शीर्ष और तीन नीचे के लिए व्यवस्थित कर रहे हैं। हाइड्रोलिक सिलेंडर द्वारा निपटाई और भेजना दबाव डाला जाता है, चापलूसी रोल मोटर कीड़े पहिया और कीड़े की पेंच कम गति से घिरा हुआ होता है, आगे कीड़े कीड़े और पीछे की ओर आस्तीन कनेक्टिंग द्वारा चरण में सच हो सकता है, जो शीर्ष स्तर के रोल को सुनिश्चित कर सकता है और लेवलिंग रोल के तहत समानांतर हो, जिससे फ़्लैटन के इरादे में पहुंच जाए।

2.2 पैरामीटर्स:

- निकासी रोल की मात्रा: 2

- निकासी रोल की सामग्री: 40 सीआर

- flattener रोल की मात्रा: 5

- Flattener गति: 10 मीटर / मिनट

- रोलर की कठोरता: एचआरसी 50-60

pipe roller leveling system

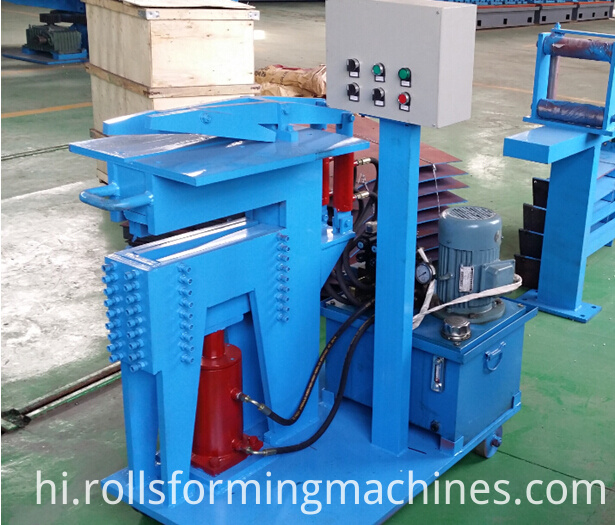

3. शीयरिंग और बट वेल्डिंग मशीन

3.1 हाइड्रोलिक कतरन पैरामीटर मशीन:

- हाइड्रोलिक प्रणाली द्वारा काटना

चौड़ाई: ≤400 मिमी

- मोटाई: ≤ 5.0 मिमी

3.2 मैनुअल द्वारा बट वेल्डिंग मशीन

- वेल्डिंग मशीन

shearing and welding system


एचसी 127 ट्यूब मिल की व्यास 10-150 मिमी व्यास के लिए 1-5 मिमी के भीतर अधिक तस्वीरें

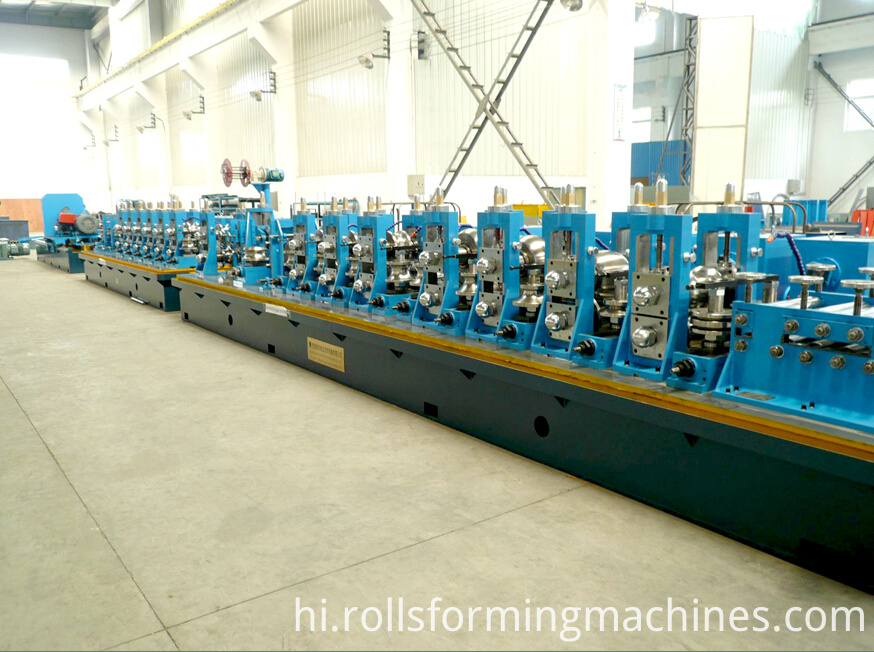

HG127 welded pipe machine
