सीधे सीम उच्च आवृत्ति वेल्डेड रोल बनाने की मशीन
सीधे सीम उच्च आवृत्ति वेल्डेड रोल बनाने की मशीन
सीधे सीम उच्च आवृत्ति वेल्डेड रोल बनाने की मशीन
सीधे सीम उच्च आवृत्ति वेल्डेड रोल बनाने की मशीन
सीधे सीम उच्च आवृत्ति वेल्डेड रोल बनाने की मशीन

सीधे सीम उच्च आवृत्ति वेल्डेड रोल बनाने की मशीन

इकाई मूल्य: USD 100000 - 300000 / Set/Sets
भुगतान प्रकार: L/C,T/T,D/P,Western Union
Incoterm: FOB
Min. आदेश: 1 Set/Sets
प्रसव के समय: 60 दिनों

अब से संपर्क करें टोकरी में जोड़ें

Additional Info

    पैकेजिंग: नग्न पैकिंग

    उत्पादकता: 90m/min

    ब्रांड: Zhongtuo

    परिवहन: Ocean,Land,Air

    उद्गम-स्थान: चीन

    आपूर्ति की क्षमता: 30 set per month

    प्रमाण पत्र: CE, ISO, SGS

उत्पाद विवरण

सीधे सीम उच्च आवृत्ति वेल्डेड पाइप रोल बनाने की मशीन का संक्षिप्त परिचय मशीन:

welded pipe machine

वेल्डेड स्टील पाइप को वेल्डेड स्टील पाइप भी कहा जाता है, आमतौर पर वे स्टील या स्टील स्ट्रिप द्वारा बनाई गई रेखा से फिसल जाते हैं। लेवलिंग के बाद, कॉइल रोल बनाने सिद्धांत द्वारा पाइप के आकार में बदल दिया जाएगा। उत्पादन प्रक्रिया सरल है लेकिन उत्पादन दक्षता उच्च कुशल है। सीधे सीम उच्च आवृत्ति वेल्डेड पाइप रोल बनाने की मशीन आकार में 10 से 127 मिमी के आकार में विविध विनिर्देश उत्पन्न कर सकती है, यह वर्ग, गोल, अंडाकार और असामान्य आकार हो सकती है।

20 वीं शताब्दी की तीसरी शताब्दी के बाद से, उच्च गुणवत्ता वाले ठंड रोलिंग स्ट्रिप स्टील रोलिंग उत्पादन और वेल्डिंग और निरीक्षण प्रौद्योगिकी की प्रगति के तेजी से विकास के साथ, वेल्डिंग स्टील पाइप विनिर्देशों की गुणवत्ता में लगातार सुधार होता है। अब वेल्डेड पाइप बढ़ रहे हैं और अधिक से अधिक क्षेत्रों में विशेष रूप से गर्मी में उपयोग किया जाता है जो अतिरिक्त ट्यूब, सजावटी ट्यूब, कम दबाव तरल पाइप जो निर्बाध स्टील पाइप की जगह ले रहे हैं। सीधे वेल्डेड पाइप उत्पादन प्रक्रिया सरल, उच्च उत्पादन दक्षता, कम लागत, तेजी से विकास है।

सीधे सीम उच्च आवृत्ति वेल्डेड पाइप रोल बनाने की मशीन निम्नलिखित तत्वों द्वारा रचित है :

पिलर के साथ हाइड्रोलिक सिंगल-आर्बर uncoiler

पांच रोल Flattener

शीयरिंग और बट वेल्डिंग मशीन

सर्पिल Accumulator

मिल बनाना और आकार बनाना

GGp300KW ठोस राज्य एचएफ वेल्डर + 2 इलेक्ट्रिक नियंत्रण प्रणाली

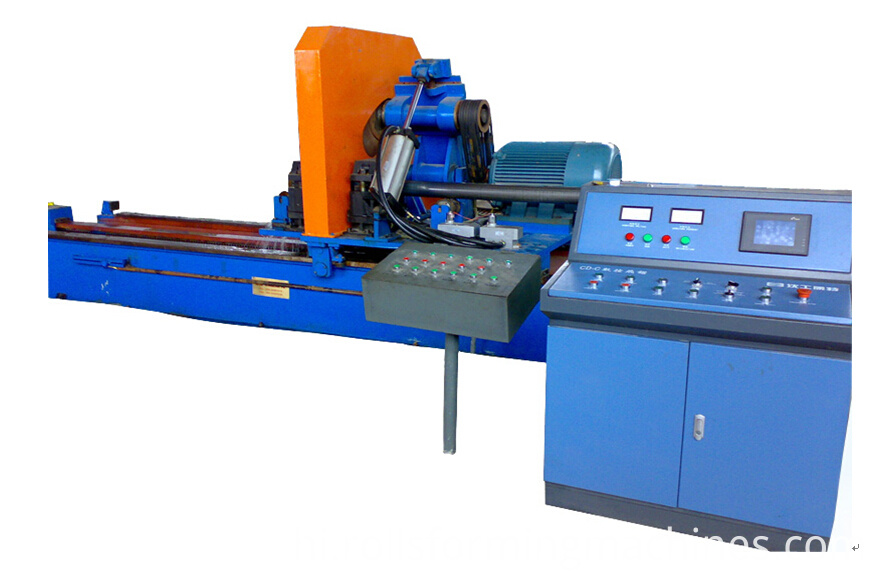

सीएनसी उड़ान घर्षण देखा

रोलआउट टेबल (18 मीटर)

सीधे सीम उच्च आवृत्ति वेल्डेड पाइप रोल बनाने की मशीन की कामकाजी प्रक्रिया :

{SteelTape}सिंगल-आर्बर अन- कॉइलर → स्ट्रिप-हेड कटर और वेल्डर → स्ट्रीम

सर्पिल Accumulator → स्ट्रीम बनाने अनुभाग (Flattening इकाई + मुख्य ड्राइविंग इकाई + बनाने इकाई + गाइड इकाई + उच्च आवृत्ति प्रेरण वेल्डिंग इकाई + निचोड़ रोलर ) + डी-burr फ्रेमकूलिंग इकाईआकार आकार इकाई और straightener → स्ट्रीम फ्लाइंग कंप्यूटर के नीचे देखा -control → स्ट्रीम रन आउट टेबलसीधे सीधा

सीधे सीम उच्च आवृत्ति वेल्डेड पाइप रोल बनाने की मशीन की गुणवत्ता नियंत्रण
यह सुनिश्चित करने के लिए कि विभिन्न स्टील पाइप विनिर्देशों को पूरा करते हैं, विभिन्न उपायों को लिया जाता है। उदाहरण के लिए, स्टील की मोटाई को नियंत्रित करने के लिए एक्स-रे गेज का उपयोग किया जाता है। गेज दो एक्स किरणों का उपयोग करके काम करते हैं। ज्ञात मोटाई के एक स्टील पर एक किरण निर्देशित की जाती है। दूसरा उत्पादन लाइन पर गुजरने वाले स्टील पर निर्देशित है। यदि दो किरणों के बीच कोई भिन्नता है, तो गेज स्वचालित रूप से रोलर्स के आकार बदलने के लिए आकार बदल देगा।
प्रक्रिया के अंत में दोषों के लिए पाइप्स का भी निरीक्षण किया जाता है। एक पाइप का परीक्षण करने की एक विधि एक विशेष मशीन का उपयोग कर है। यह मशीन पानी के साथ पाइप भरती है और फिर यह देखने के लिए दबाव बढ़ाती है कि यह पकड़ता है या नहीं। स्क्रैप के लिए दोषपूर्ण पाइप वापस कर दिए जाते हैं।

यहां आपके संदर्भ के लिए सीधे सीम उच्च आवृत्ति वेल्डेड पाइप रोल बनाने की मशीन के कुछ विवरण विनिर्देश दिए गए हैं :


अनुभाग बनाना और आकार देना

1 मिलिंग गियरबॉक्स, सार्वभौमिक संयुक्त बनाना

1.1 अप-क्षैतिज रोल और नीचे-क्षैतिज रोल, एक पॉजिटिव पांच-रोल फ्लैटर, वर्टिकल रोल को खिलाने की एक जोड़ी द्वारा मिल मिल एंट्री फ्लैटर।

1.2 बनाने की मिल में निम्न शामिल हैं:

- संचालित स्टैंड: 7 सेट (क्षैतिज)

- संचालित स्टैंड शाफ्ट: Φ 80 मिमी

- शाफ्ट की सामग्री: 40 सीआर

- साइड रोल स्टैंड: 8 सेट (लंबवत)

- साइड रोल स्टैंड शाफ्ट: Φ45 मिमी

- शाफ्ट की सामग्री: 40 सीआर

- गियर बॉक्स और सार्वभौमिक संयुक्त: 7sets

- गियर बॉक्स की सामग्री: कास्ट स्टील

- गियर की सामग्री: 20CrMnTi

- मुख्य मोटर: 132 किलोवाट मॉडल: Z4-250-31 1 सेट

- मुख्य रेडैक्टर: ZLY250 1 सेट

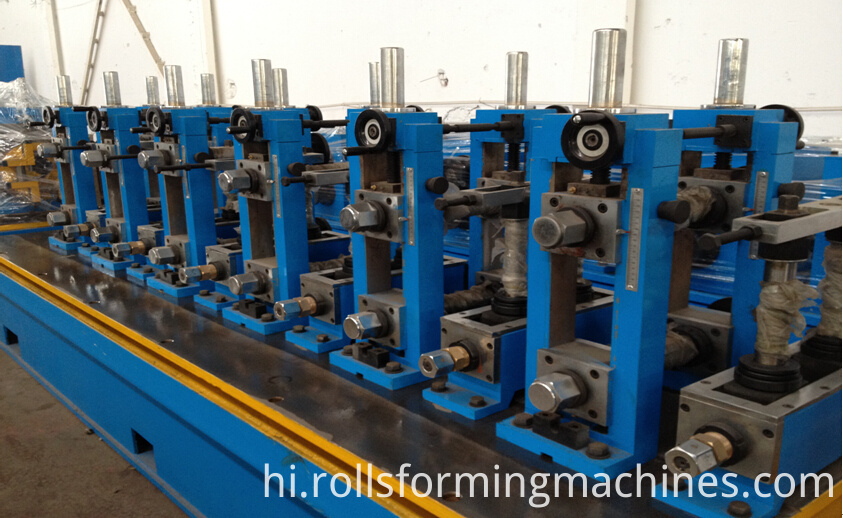

Forming machine



2 आकार मिल गियर बॉक्स, सार्वभौमिक संयुक्त

2.1 आकार देने वाली मिल में शामिल हैं:

- संचालित स्टैंड: 5 सेट (क्षैतिज)

- संचालित स्टैंड शाफ्ट: Φ80 मिमी

- शाफ्ट की सामग्री: 40 सीआर

- साइड रोल स्टैंड: 5 सेट (लंबवत)

- साइड रोल स्टैंड शाफ्ट: Φ45 मिमी

- शाफ्ट की सामग्री: 40 सीआर

- गियर बॉक्स और सार्वभौमिक संयुक्त: 5 सेट

- गियर बॉक्स की सामग्री: कास्ट स्टील

- गियर की सामग्री: 20CrMnTi

- 2 रोलर्स * 2 सेट्स के साथ, सिंगल हेड तुर्क का सिर सेट करें

- सीएनसी उड़ान के लिए एयर सिलेंडर के साथ एक गति परीक्षण रोलर देखा

- मुख्य मोटर: 132 किलोवाट मॉडल: Z4-250-31 1 सेट

- मुख्य रेडैक्टर: ZLY280 1 सेट

sizing of pipe machine
