Q235 इस्पात वेल्डेड ट्यूब रोल बनाने की मशीन
Q235 इस्पात वेल्डेड ट्यूब रोल बनाने की मशीन
Q235 इस्पात वेल्डेड ट्यूब रोल बनाने की मशीन
Q235 इस्पात वेल्डेड ट्यूब रोल बनाने की मशीन
Q235 इस्पात वेल्डेड ट्यूब रोल बनाने की मशीन

Q235 इस्पात वेल्डेड ट्यूब रोल बनाने की मशीन

इकाई मूल्य: USD 100000 - 290000 / Bag/Bags
Incoterm: FOB
Min. आदेश: 1 Bag/Bags
प्रसव के समय: 60 दिनों

अब से संपर्क करें टोकरी में जोड़ें

Additional Info

    पैकेजिंग: नग्न पैकिंग

    उत्पादकता: 60m/min

    ब्रांड: Zhongtuo

    उद्गम-स्थान: चीन

    आपूर्ति की क्षमता: 30 sets/month

    प्रमाण पत्र: ISO, CE9001

उत्पाद विवरण

क्यू 235 स्टील वेल्डेड ट्यूब रोल बनाने की मशीन / लौह पाइप ट्यूब रोलिंग मशीन


I. सारांश

मिल Φ10 मिमी-Φ89 मिमी की गोल पाइप के निर्माण के लिए है, जो 0.4 मिमी-6.0 मिमी की मोटाई के साथ ठंडा लुढ़का हुआ और गर्म लुढ़का हुआ कॉइल स्ट्रिप से अनजान ट्यूबलर रिक्त के माध्यम से ट्यूब में इसके बाद के वेल्डिंग के साथ, किनारे के हीटिंग के माध्यम से होता है ठोस राज्य उच्च आवृत्ति वेल्डर, ट्यूब वेल्डिंग मशीन के रोल में अनुदैर्ध्य सीम वेल्डिंग, ठंडा करने, आगे आकार देने या आकार देने और मापित लंबाई में अंतहीन ट्यूब काटने पर ऑन-स्ट्रीम। समाप्त उत्पाद गोल, वर्ग या आयताकार पाइप का होगा।

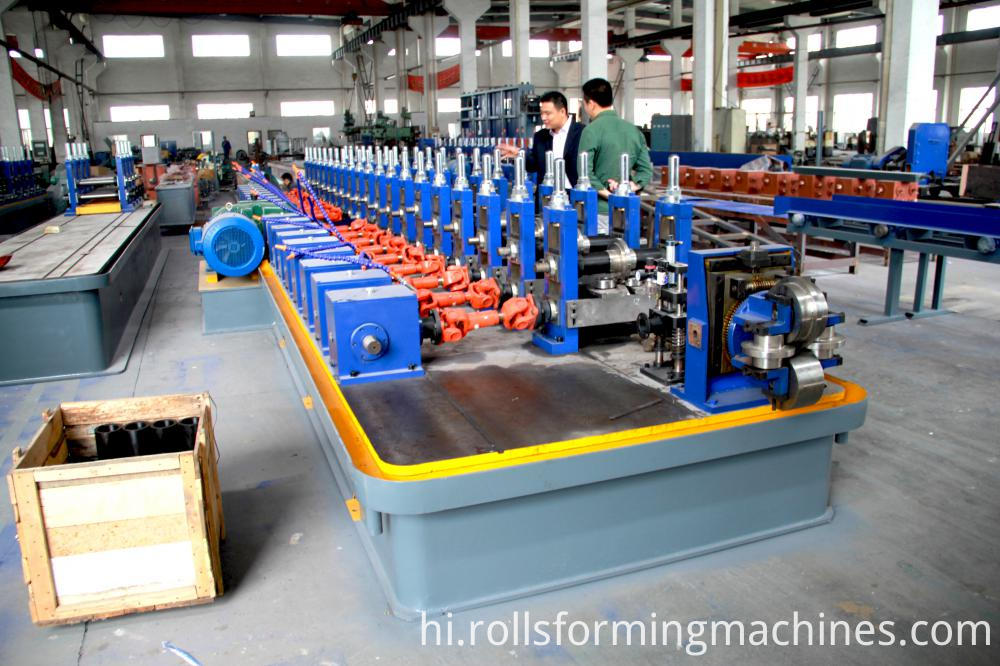

steel pipe machine

द्वितीय। उत्पादन लाइन का तकनीकी प्रवाह

{SteelTape} → स्ट्रीम डबल-हेड अन-कॉइलर → स्ट्रिप-हेड कटर और वेल्डर → स्ट्रीम

सर्पिल Accumulator → स्ट्रीम बनाने अनुभाग (Flattening इकाई + मुख्य ड्राइविंग इकाई + बनाने इकाई + गाइड इकाई + उच्च आवृत्ति प्रेरण वेल्डिंग इकाई + निचोड़ रोलर) + डी-burr फ्रेम → कूलिंग इकाई → आकार आकार इकाई और straightener → स्ट्रीम फ्लाइंग कंप्यूटर के नीचे देखा -control → रन रन आउट टेबल

तृतीय। मूल स्थितियां:

ए) स्टील पाइप विशिष्टता

1. पाइप व्यास: Φ10 मिमी-Φ90 मिमी
पाइप मोटाई: 1.0 मिमी-3.5 मिमी

2. स्क्वायर पाइप उदाहरण: स्क्वायर पाइप के लिए 15x15-70x70mm अधिकतम

आयताकार पाइप उदाहरण: 15X30-80x60 अधिकतम

पाइप मोटाई: 1.0 मिमी-3.5 मिमी
3. पाइप की लंबाई: अनुकूलित अधिकतम 12 है

4. लंबाई सहिष्णुता: 0-6 मिमी

बी) स्टील पाइप विशिष्टता

1. सामग्री: कम कार्बन स्टील

2. स्टील टेप: आंतरिक व्यास: Φ470-510 मिमी

बाहरी व्यास: Φमैक्स = 1500 मिमी

स्ट्रिप स्टील चौड़ाई: 40 मिमी-160 मिमी

स्ट्रिप स्टील मोटाई: 0.4 मिमी-3.5 मिमी

अधिकतम वजन: 1.0 टन

सी) बिजली

1. गतिशील शक्ति: AC380V ± 10%, 3phases, 50 हर्ट्ज ± 1.0%

2. नियंत्रण शक्ति: AC220V ± 10%, एक चरण, 50 हर्ट्ज ± 1.0%

डी) इलेक्ट्रिक स्थापित क्षमता: appro। 200KW

ई) ठंडा पानी

1. उच्च आवृत्ति उपकरण के लिए जलाशय: 15 एम³, एक सेट

2. ठंडा पानी फैलाने के लिए जलाशय: 15 मीटर, एक सेट

एफ) संपीड़ित हवा

1. दबाव: 0.4 एमपीए

2. प्रवाह: 0.5 मीटर 3 / एच

जी) उत्पादन क्षमता

वार्षिक उत्पादन: सालाना कामकाजी दिनों के अनुसार 10000 टन। दैनिक कामकाजी घंटों और उत्पादों।

ज) रेखा की गति: 30-90 मीटर / मिनट

मशीन निम्नलिखित तत्वों द्वारा रचित है:

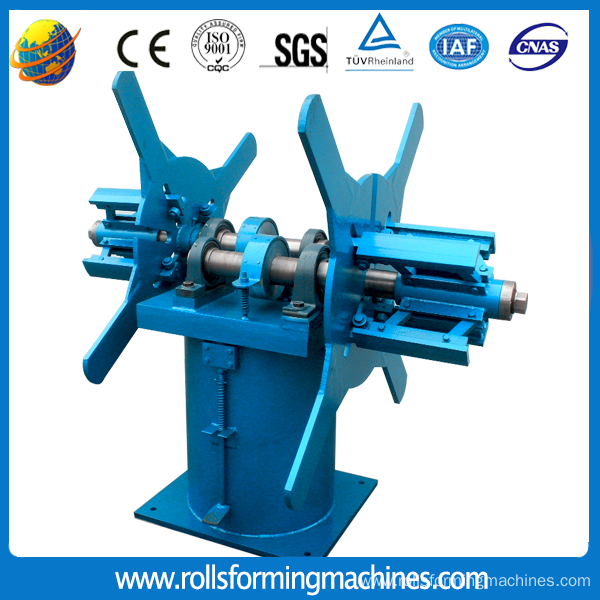

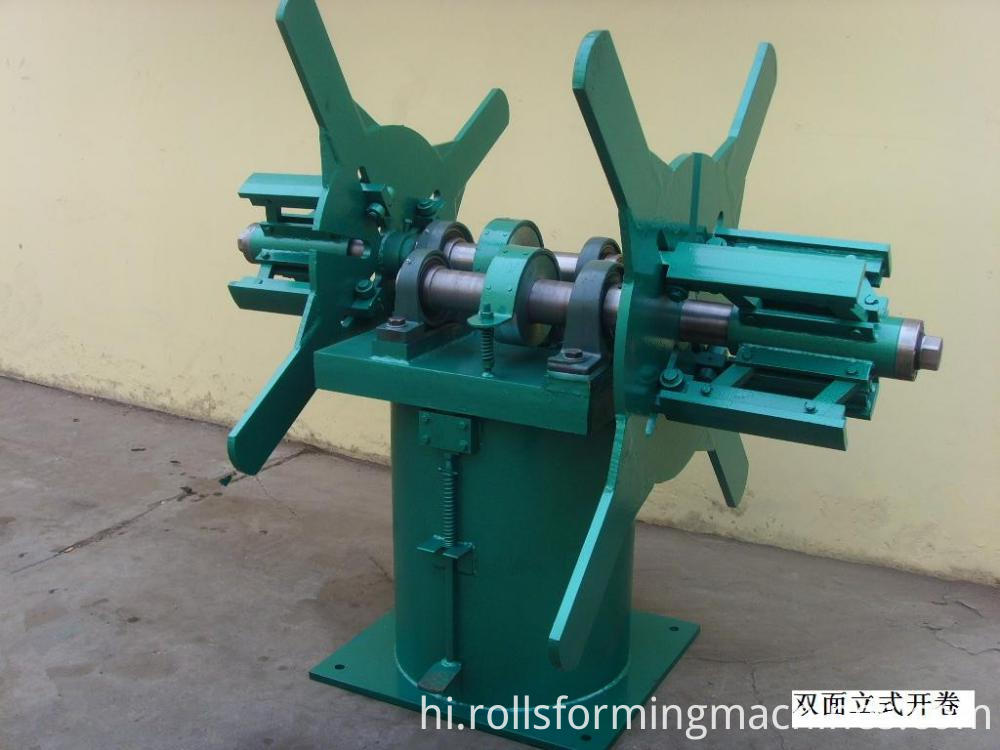

डबल हेड डेकोइलर:

double head decoiler 12

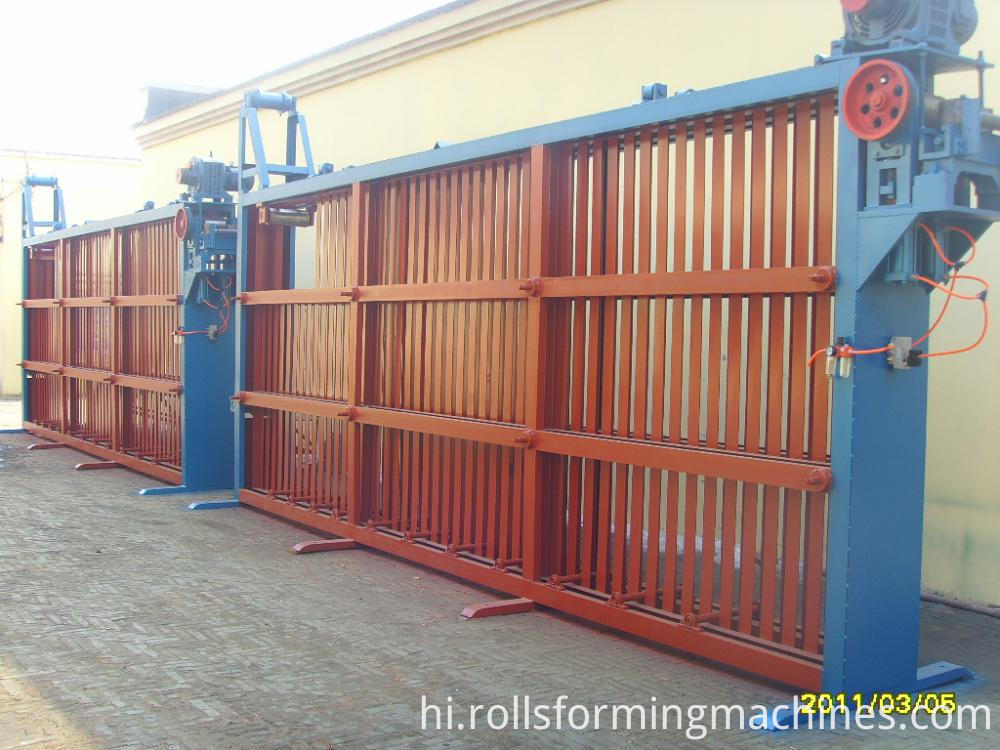

स्ट्रॉज एक्यूम्युलेटर

coil stock

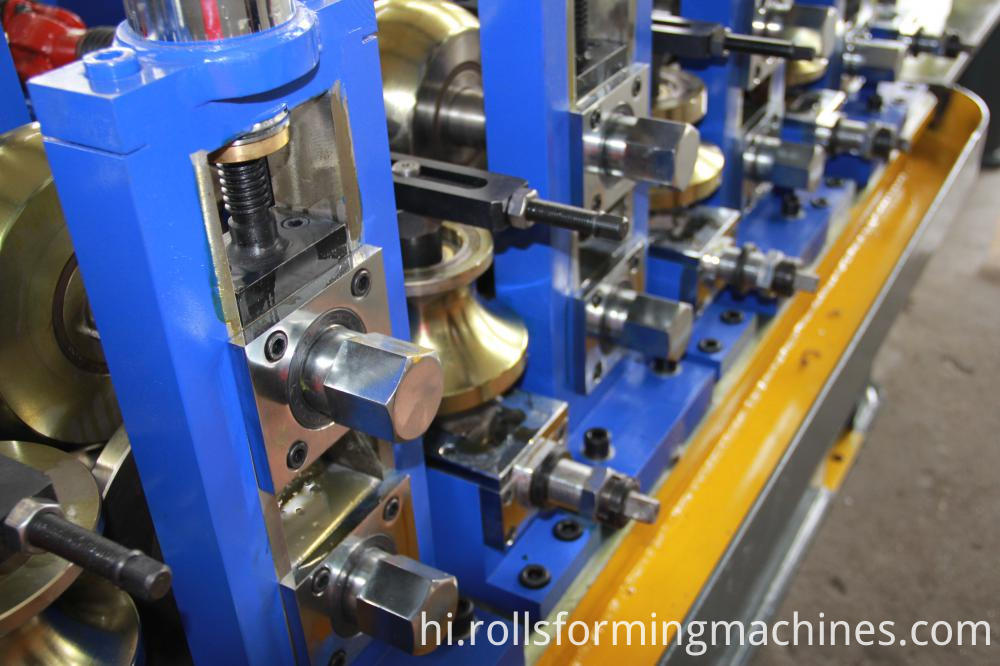

कॉइल से ट्यूब आकार बनाने की मुख्य रोल बनाने की मशीन।

roll forming machine of welding pipes

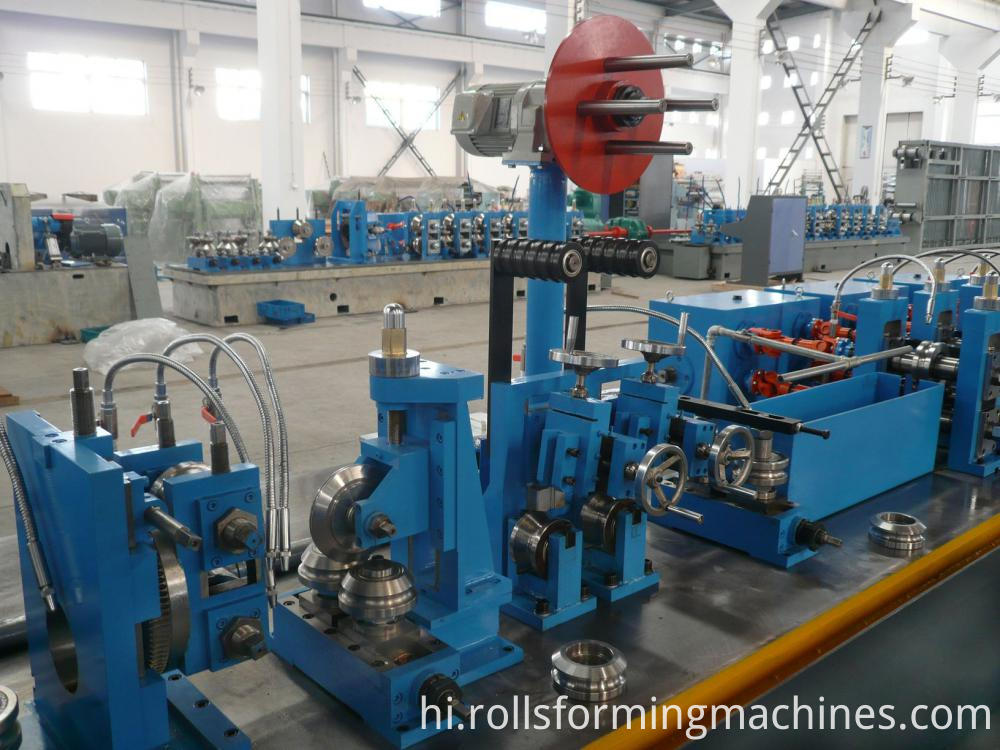

स्वचालित पाइप वेल्डिंग प्रणाली।

welded pipe machine


उत्पाद श्रेणियाँ : वेल्डेड ट्यूब मिल > वेल्डेड पाइप मशीन
