केबल ट्रे 100-900 मिमी के लिए मशीन बनाने रोल
केबल ट्रे 100-900 मिमी के लिए मशीन बनाने रोल
केबल ट्रे 100-900 मिमी के लिए मशीन बनाने रोल

केबल ट्रे 100-900 मिमी के लिए मशीन बनाने रोल

इकाई मूल्य: USD 10000 - 30000 / Set/Sets
Incoterm: FOB
Min. आदेश: 1 Set/Sets
प्रसव के समय: 45 दिनों

अब से संपर्क करें टोकरी में जोड़ें

Additional Info

    पैकेजिंग: नंगा पैकिंग

    उत्पादकता: 15m/min

    ब्रांड: Zhongtuo

    उद्गम-स्थान: चीन

    आपूर्ति की क्षमता: 30 sets/month

    प्रमाण पत्र: CE, ISO, SGS

उत्पाद विवरण

Zhongtuo केबल ट्रे 100-900 मिमी के लिए मशीन बनाने रोल

Brife परिचय:


में बिजली के तारों की इमारतें, एक केबल ट्रे प्रणाली अछूता इलेक्ट्रिक केबल्स बिजली वितरण और संचार के लिए इस्तेमाल का समर्थन करने के लिए उपयोग किया जाता है। केबल ट्रे विकल्प के रूप में तारों या विद्युत नाली प्रणालियों को खोलने के लिए उपयोग किया जाता है, और आमतौर पर केबल प्रबंधन में वाणिज्यिक और औद्योगिक निर्माण के लिए इस्तेमाल किया कर रहे हैं। वे नए केबल उन्हें बजाय उन्हें एक पाइप के माध्यम से खींच ट्रे, में बिछाने स्थापित कर सकते हैं के बाद से जहां एक तारों प्रणाली में परिवर्तन, प्रत्याशित हैं स्थितियों में विशेष रूप से उपयोगी हैं। Zhongtuo केबल ट्रे के लिए एक केबल ट्रे द्वारा सिद्धांत बनाने रोल बनाने के लिए मशीन की तरह मशीन बनाने रोल है।

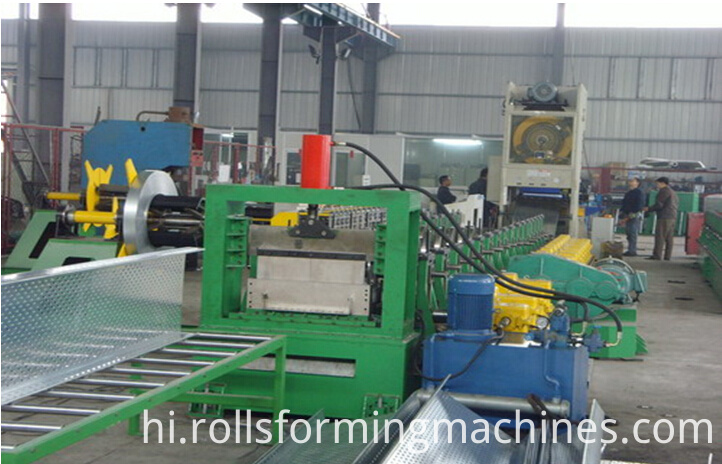

Whole line of cable tray machine

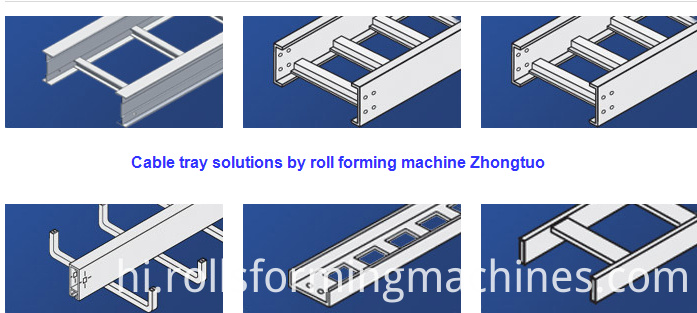

केबल ट्रे प्रणाली, कई प्रकार होते हैं। यहाँ हम केवल उदाहरण के लिए उन में से एक ले।

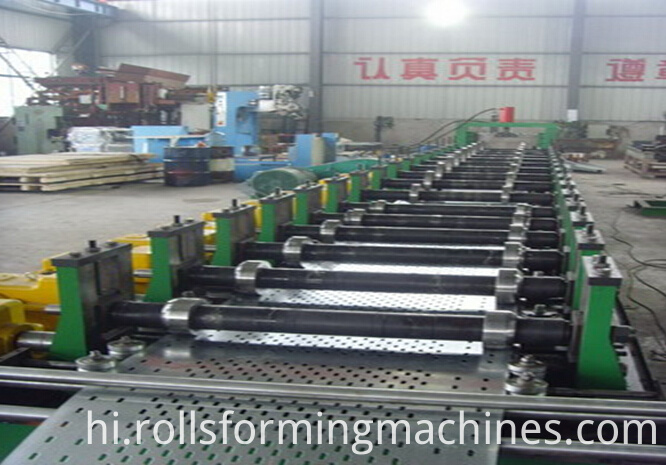

Cable tray roll forming machine


काम कर केबल ट्रे रोल मशीन बनाने की प्रक्रिया:

ऑटो-de-coiler------लेवलिंग इमदादी खिला---छेद छिद्रण---रोल बनाने - पुनः coiler

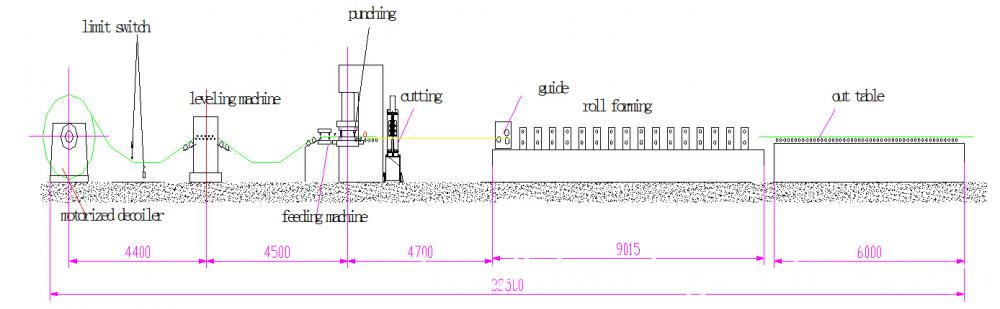

working process of cable tray roll forming machine

Zhongtuo केबल ट्रे रोल बनाने मशीन द्वारा निम्नलिखित तत्वों से बना है:

1 ऑटो-de-coiler 1
2 Leveling मशीन 1 5.5 kw आवृत्ति ड्राइव मोटर बदलने के लिए, समायोज्य गति
3 समर्थन फ्रेम 3 रोलर प्रकार
4 NC900servo फीडर 1 NC900 सर्वो मोटर ड्राइव
5 पंचिंग प्रेस 1 120 टन
6 साँचा 9 छिद्रण
7 मुख्य बनाने की मशीन 1 100-900 मिमी, मोटाई 1-3 मिमी, रोलर: GCr 15 की सामग्री
8 हाइड्रोलिक काटना मशीन 1
9 9 ब्लेड काटने
10 रन आउट तालिका 1
11 इलेक्ट्रिक पैनल 1 PLC नियंत्रण प्रणाली

और अधिक विस्तार से केबल ट्रे रोल मशीन बनाने की जानकारी:

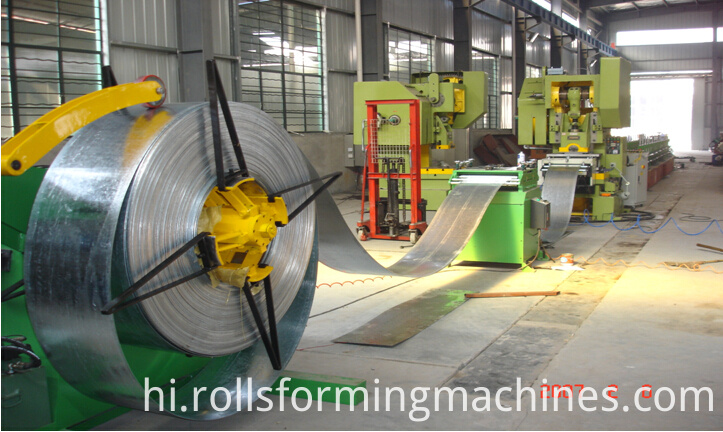

de-coiler

पैरामीटर: सामग्री की चौड़ाई: 225-1020 मिमी मोटाई: 1-2 मिमी;
कुंडल के भीतरी व्यास: φ508mm; इनर विस्तार रेंज: ф480-520 mm;
व्यास की अधिकतम: φ1500mm; लोड हो रहा है की अधिक से अधिक: ≤5T
मोटर शक्ति: 5.5 kw आवृत्ति परिवर्तित करें नियंत्रण
सामग्री प्रकार दबाएँ: वायवीय प्रेस सामग्री
दूध पिलाने की गति: 0-15 मीटर/मिन, समायोज्य

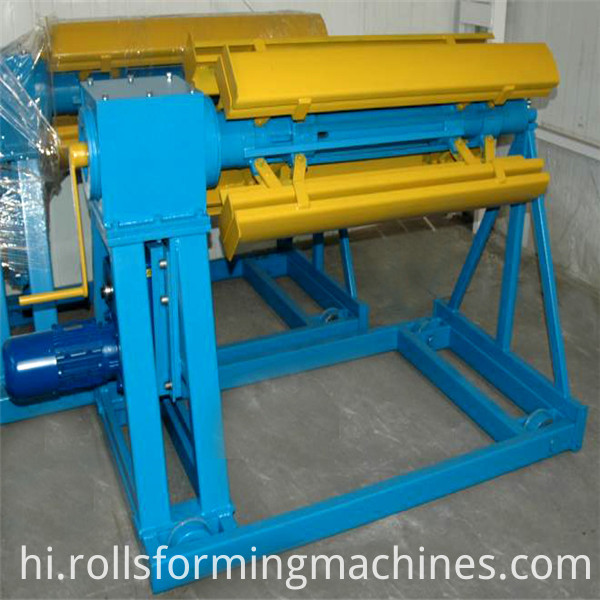

decoiler

मशीन लेवलिंग

A: कार्यशील रोलर: नौ रोलर्स टाइप leveling मशीन
B: सुविधा की संरचना: quenching और tempering, क्रोम चढ़ाना प्रसंस्करण, कठोरता के बाद, रोलर आदि की सतह खुरदरापन हैं सभी में वृद्धि बहुत; यह clamping रोलर और leveling रोलर द्वारा रचित है, स्वतंत्र नियंत्रण हो सकती clamping रोलर, leveler क्षैतिज गाइड रोलर की एक जोड़ी और दो जोड़े खड़ी guider रोलर की और पहिया हाथ से समायोजित करने के लिए आसान है। Leveler और खिला डिवाइस के बीच, वहाँ है ऑप्टिकल सेंसर, नियंत्रण प्रणाली, के लिए आपके सुझाव सिग्नल बाहर भेजता नियंत्रण प्रणाली आवृत्ति रूपांतरण मोटर के लिए अनुदेश बाहर भेजता है गति, Achieves निर्बाध तर लक्ष्य को बदलने के लिए।



सर्वो खिला मशीन

A: समारोह: सामग्री खिला
b. सुविधा: इमदादी मोटर चालित का उपयोग करता है। खिला multistage प्रकार: 10 समूह में अलग अलग खिला लंबाई के इनपुट हो सकता। लिक्विड क्रिस्टल का प्रदर्शन स्क्रीन छू बदलने के लिए, लाभप्रद है विभिन्न तकनीकी पैरामीटर स्थापित करता है। ऑटो-प्रेरण प्रणाली और इस पंच प्रेस लिंकेज (नियंत्रण पंच प्रेस शुरू) प्रारंभ करें।




छिद्रण प्रेस

छिद्रण प्रेस के मॉडल: JF21 120B
छिद्रण प्रेस: स्टील प्लेट, धड़ वेल्डिंग कठोरता के साथ अच्छी उपस्थिति मजबूत है का उपयोग करता है। संयुक्त प्रकार संचालित वायु घर्षण क्लच का उपयोग करता है।

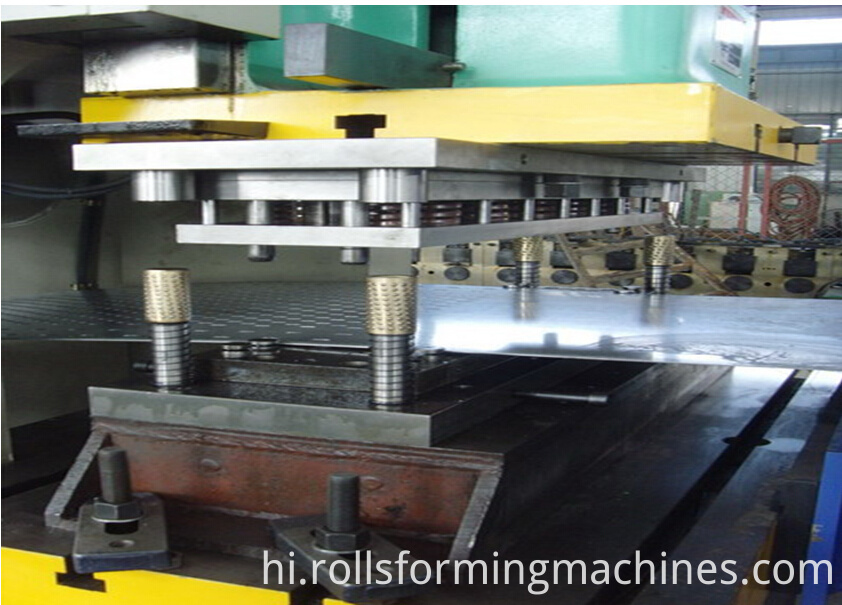

punching machine of cable tray roll forming machine

हिस्सा बनाने रोल

स्टेशन के गठन: 14sets
विभिन्न प्रकार के गठन: पुल फ़्रेम
अधिक से अधिक कुंडल चौड़ाई: 1020 मिमी
अधिक से अधिक मोटाई: ≤2.0 मिमी
रोलर की धुरी का व्यास: ¢85mm
ढालना सामग्री रोल: Gcr15, शमन उपचार: HRC58-62 °
प्रकार: 22kw मोटर, ZQ500reducer मोटर ड्राइव


roll forming machine of cable tray

हाइड्रोलिक काटने

काटना प्रकार: हाइड्रोलिक काटना
ब्लेड प्रकार: करीबी प्रकार मर गुहा कटर
हाइड्रोलिक पावर: 5.5 kw
ब्लेड सामग्री: Cr12, बुझाने उपचार, कठोरता HRC56-58
मात्रा: 9 (ग्राहक के अनुरोध पर निर्भर करती है)



रन आउट तालिका

संरचना: रोलर प्रकार कोई शक्ति के साथ
इलेक्ट्रिक नियंत्रण प्रणाली
A: पूर्ण पंक्ति PLC नियंत्रण प्रणाली द्वारा नियंत्रित है, टच स्क्रीन ऑपरेशन मानव को प्राप्त करने के लिए और PLC इंटरैक्टिव। ऑपरेटर सेटिंग कार्यक्रम (क्रमादेश नियंत्रण) पर नजर रखने और रेखा को नियंत्रित करने के लिए पैरामीटर को संशोधित कर सकते हैं। चल रहे स्थिति, पैरामीटर और त्रुटि संकेत आदि भी चेक कर सकते हैं...
B: आपरेशन प्रकार: मैनुअल /auto दो प्रकार स्विच। मैन्युअल की स्थिति में: मशीन के प्रत्येक भाग को चला सकते हैं। ऑटो की स्थिति में: पूरी लाइन चला सकते हैं। आपातकालीन बंद कर दिया गया था उपकरण और ऑपरेटर के सुरक्षित सुनिश्चित करें।
C: मशीन की ओर संचालित करने के लिए सुविधाजनक कार्यकर्ता के लिए मैनुअल ऑपरेशन नियंत्रण पैनल के साथ सुसज्जित है;
डी: संपूर्ण पंक्ति निगरानी समारोह: निगरानी उत्पादन लाइन आंदोलन हालत, तक पहुँचने के लिए पता चलता है विभिन्न स्थानों उत्पादन हालत निगरानी करने के लिए;

ई: विफलता का पता लगाने समारोह है: पर किया जाता है उत्पादन लाइन सिग्नल उत्तराधिकार को परख होती है, अनुक्रम के अनुसार मुआयना, गलती, और मशीन को रोकने के लिए अलार्म देने को पता चलता है।

cable tray

केबल Zhngtuo केबल ट्रे द्वारा किए गए ट्रे मशीन बनाने रोल:

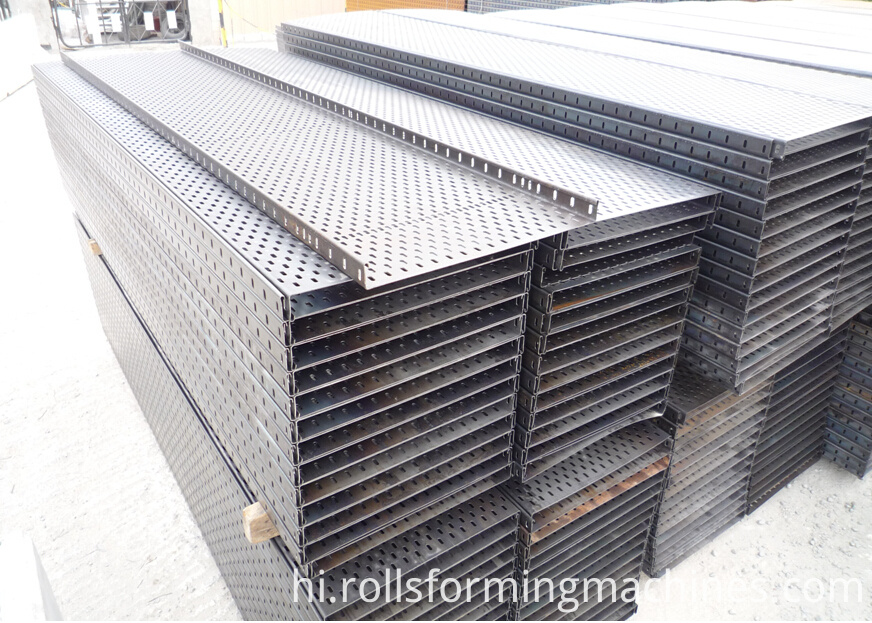

cable tray sample
