एकल परत के साथ छत शीट बनाने की मशीन
एकल परत के साथ छत शीट बनाने की मशीन
एकल परत के साथ छत शीट बनाने की मशीन
एकल परत के साथ छत शीट बनाने की मशीन
एकल परत के साथ छत शीट बनाने की मशीन

एकल परत के साथ छत शीट बनाने की मशीन

इकाई मूल्य: USD 14500 - 28500 / Set/Sets
भुगतान प्रकार: T/T,L/C,D/A,D/P,Western Union
Incoterm: FOB
Min. आदेश: 1 Set/Sets
प्रसव के समय: 30 दिनों

अब से संपर्क करें टोकरी में जोड़ें

बुनियादी जानकारी

    मॉडल नं.: ZT-004-060

Additional Info

    पैकेजिंग: स्टैंडर पैकिंग

    उत्पादकता: 30 sets per month

    ब्रांड: zhongtuo

    परिवहन: Ocean,Land

    उद्गम-स्थान: कैंगझाउ

    आपूर्ति की क्षमता: 30sets/month

    प्रमाण पत्र: CE ISO9001

उत्पाद विवरण


एकल परत के साथ छत शीट बनाने की मशीन


Machine Description

Qty

Delivery time

Container Type

Price

FOB Tianjin

FX28-202-1010 Tile Forming Machine

1 SET

40 working days

after receiving deposit

One 40 GP

32000 USD








चित्र प्रोफाइल:

Good Configuration High Quality Single Layer Trapezoid Roll Forming Machine


पी roduction प्रक्रिया

Uncoiling → मशीन में फ़ीडिंग सामग्री → रोल बनाने → लंबाई मापने → चरण गठित → ऑटो काटने

→ उत्पाद प्राप्त करना

flow of the c z channel roll forming machine



उत्पादन लाइन के घटक

No.

Name

Unit

Qty

1

Hydraulic decoiler for 5 tons

set

1

2

Main forming machine

set

1

3

PLC control system

set

1

4

Hydraulic pump station

set

1

5

Post cut

set

1

6

Electric motor

set

1

7

Output table

set

1


उत्पादन मापदंडों

प्रसंस्करण सामग्री: रंगीन स्टील प्लेट, जस्ती प्लेट, या एल्यूमीनियम प्लेट

सामग्री मोटाई: 0.25-0.60 मिमी

सामग्री कठोरता: 245 एमपीए --- 350 एमपीए

सामग्री चौड़ाई: 1220 मिमी

निर्मित चौड़ाई: 1010 मिमी

लहर लंबाई: 202 मिमी

लहर ऊंचाई: 28 मिमी

गति की गति: 15 मीटर / मिनट

अन-कोइलर सिस्टम

उपयोग: भोजन के दौरान हाइड्रोलिक विस्तार और अंदर तंग होना

स्वचालित रूप से भोजन इलेक्ट्रिक मोटर द्वारा संचालित

Trapezoid Roofing Panel Roll Forming Mahcine 01


Main parameter

Coil inner diameter

450-550 mm

Max coil out diameter

1300 -1600 mm

Max coil width

1250 mm

Carrying capacity

5 Tons

Hydraulic power

3 kw

Drive power

3 kw

Size

2.7*1.3*1.8 m(L*W*H)


कुंडल खिलाने का हिस्सा

उपयोग: समुद्र तट के माध्यम से कच्चे माल (स्टील प्लेट) को निर्माण और संसाधित करने के लिए रखें, यह गारंटी दे सकता है

उत्पाद साफ, समानांतर हैं और सब कुछ एकरूपता है। कृपया जानने के लिए उपकरण विनियमन का संदर्भ लें

कोण कोण लोहा का कार्य।

trapezoid sheet 02


डिवाइस बनाना

उपयोग: उत्पाद के आकार और परिशुद्धता को बनाए रखने के लिए, वेल्डेड शीट संरचना को गोद लेते हैं, मोटर रेड्यूसर ड्राइव, चेन ट्रांसमिशन, रोलर क्रोम किया गया था जो मोल्डिंग प्लेट की सतह चिकनी रखता है और चिह्नित नहीं किया जा सकता

जब यह काम कर रहा है

फ़ीचर: स्थिरता, परिशुद्धता और जीवनकाल सुनिश्चित करें।

No.

Main parameter

1

Length of the main part

8500 * 1450 * 1450 mm

2

Weight of main part

5.5 t

3

Voltage

380 V/ 50 HZ 3 Phase (as customer`s request)

4

Roller fixer

Pillar type

5

Frame

Guide pillar and the thickness is 50 mm

6

Frame thickness

25 mm

7

Drive mode

Gear

8

Material of rollers

45# steel, surface hard chromium plating.

9

Material of shafts

45# steel

10

Diameter of shafts

Φ 80 mm Solid shafts

11

Number of rollers

15 rollers

14

Main power

5.5 kw

15

AC motors

Either ABB or Siemens


काटना डिवाइस

एक उन्नत हाइड्रोलिक ड्राइव, स्वत: छिद्रण और बनाने के बाद काटने, नहीं विकृत या बर्बाद, उच्च स्तर की सुरक्षा

कारक। (काटने के उपकरण शामिल हैं, हाइड्रोलिक टैंक, कटर मशीन)


Blade Material

Cutting system

Cr12 quenched

Full automatic


काउंटर

एक काउंटर लंबाई, दालें, और लंबाई तय करता है। ओमरोन लंबाई के लिए एन्कोडर माप



टेबल प्राप्त करने वाले उत्पाद

1. यह उत्पादों को प्रेषित करने के लिए वेल्डेड स्टील और समर्थित रोलर को गोद ले।

2. 3 मीटर * 2 (आमतौर पर वायु सिलेंडर के लिए, हम एक प्रसिद्ध चीनी ब्रांड प्रदान करते हैं, लेकिन यदि आप फेस्टो या एसएमसी चाहते हैं, तो हम भी प्रदान कर सकते हैं, लेकिन कीमत बदल जाएगी)

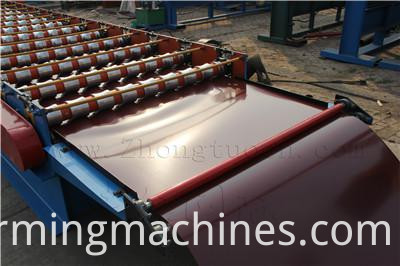

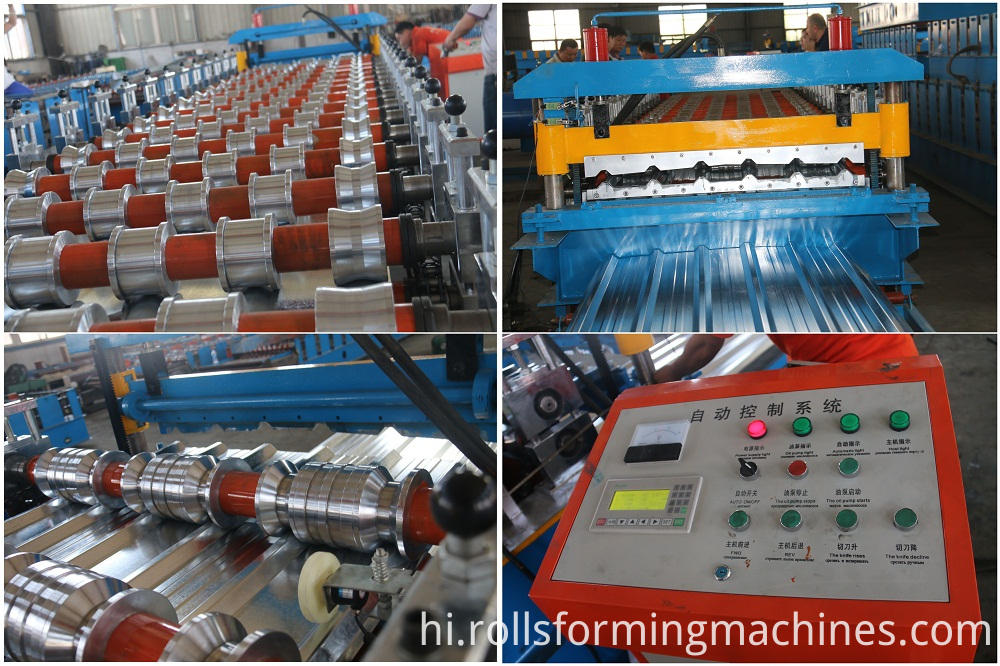

एकल परत के साथ रूफिंग शीट बनाने की मशीन के बारे में मुख्य तस्वीरें

Roofing Sheet Making Machine with Single Layer
