बिक्री के लिए लंबाई के लिए 1600 मिमी 6 मिमी कटौती
बिक्री के लिए लंबाई के लिए 1600 मिमी 6 मिमी कटौती
बिक्री के लिए लंबाई के लिए 1600 मिमी 6 मिमी कटौती
बिक्री के लिए लंबाई के लिए 1600 मिमी 6 मिमी कटौती
बिक्री के लिए लंबाई के लिए 1600 मिमी 6 मिमी कटौती

बिक्री के लिए लंबाई के लिए 1600 मिमी 6 मिमी कटौती

इकाई मूल्य: USD 20000 - 50000 / Set/Sets
Incoterm: FOB
Min. आदेश: 1 Set/Sets
प्रसव के समय: 45 दिनों

अब से संपर्क करें टोकरी में जोड़ें

Additional Info

    पैकेजिंग: नग्न पैकिंग

    उत्पादकता: 30 set

    ब्रांड: Zhongtuo

    उद्गम-स्थान: चीन

    आपूर्ति की क्षमता: 30 sets/month

    प्रमाण पत्र: CE, ISO, SGS

उत्पाद विवरण

बिक्री के लिए 1600 मिमी चौड़ाई x 6 मिमी कट लंबाई, लंबाई लाइनों, सीटीएल उपकरण में कटौती का इस्तेमाल किया

लंबाई उत्पादन लाइन में कटौती का संक्षिप्त उत्पादन:

लंबाई मशीन तक काटने से, हम कुंडल से कोई फर्क नहीं पड़ता, रंग स्टील कॉइल, चमकदार या लौह से विशेष लंबाई शीट बना सकते हैं। चौड़ाई 1700 मिमी के भीतर 0.3 से 6 मिमी सामग्री की मोटाई को संसाधित करने के लिए लंबाई रेखा में कटौती का उपयोग किया जा सकता है। लम्बाई मशीन में कटौती निम्नलिखित तत्वों द्वारा बनाई गई है: डेकोइलर, प्रथम लेवलिंग सिस्टम, कॉइल फीडिंग सिस्टम, दूसरी बार लेवलिंग, स्टीयरिंग सिस्टम, कतरन प्रणाली, कॉइल ट्रांसपोर्ट बेल्ट और स्वचालित स्टेकर।

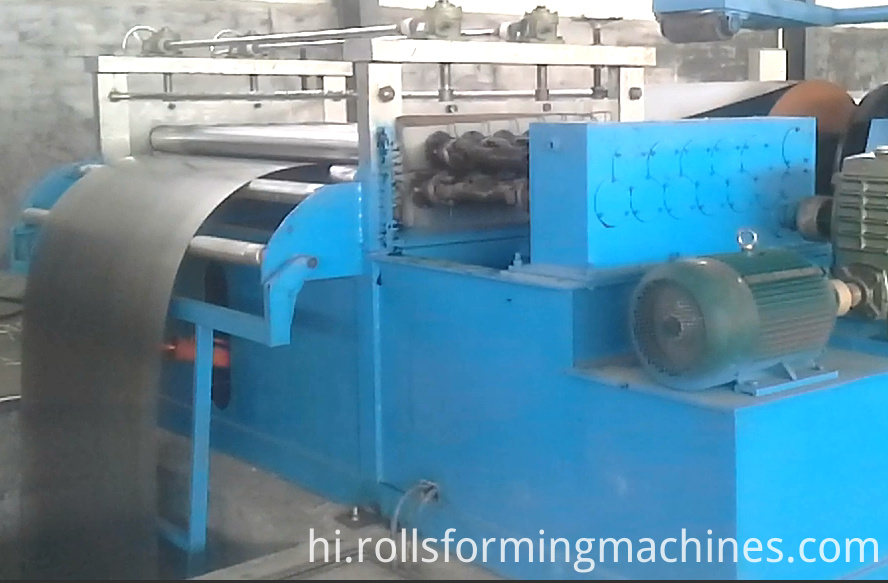

cut to length 65

उत्पादन लाइन पैरामीटर :

Supported coil sheet

0.28-4.0mm

Coil width

500-1500

Coil inner ID

Ø508.620

Max coil weight

12T

Accuracy

In length: ±0.5 within 2000mm length
In Diagonal: (
±0.5 within 2000mm length)

Shearing length

500-3000

Machine height

1150

Working speed

2000mm per minutes

Working direction

From left to right

प्रत्येक तत्व का मूल परिचय:

1. डेकोइलर की कार लोड हो रही है

संरचना :

यह मुख्य रूप से निम्न तत्वों द्वारा रचित है: कार और फ्रेम, सिलेंडर ब्लॉक, सिलेंडर और चलने प्रणाली लोड करना। उपयोग करते समय, कृपया लोडिंग कार के शीर्ष पर कॉइल रखें, फिर सिलेंडर अनकॉइलर सेंटर तक पहुंच जाएगा, आर, डीकोइलर सेंटर की स्थिति में मोटर चलना शुरू कर देगा, अनोइलर कॉइल तनाव बनाएगा और फिर काम करना शुरू कर देगा।

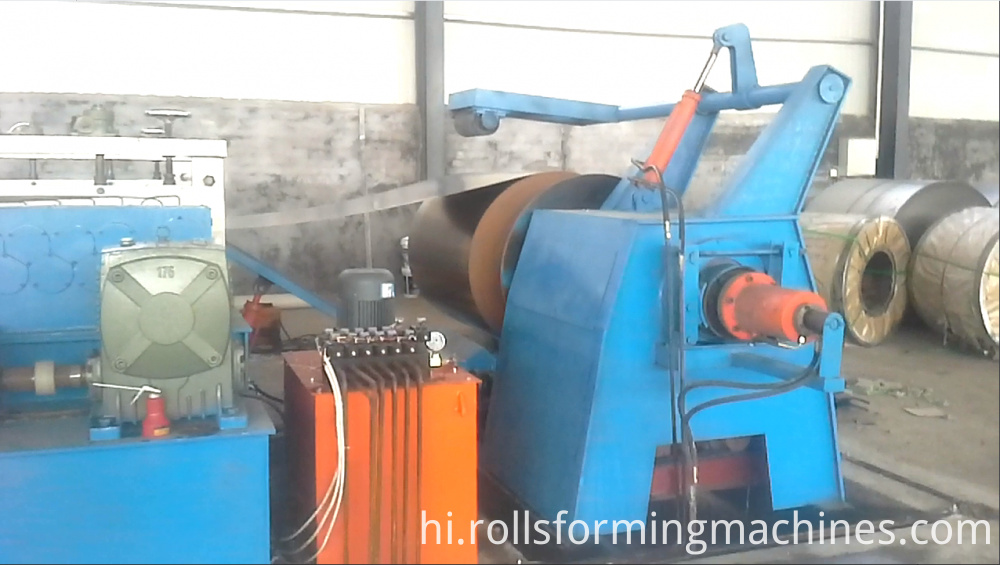

decoiler of cut to length

2. 12 टन डेकोइलर

संरचना:

यह मशीन एक सिंगल कैंटिलीवर और हाइड्रोलिक विस्तार प्रकार uncoiler द्वारा स्पिन्डल भाग, ट्रांसमिशन भाग द्वारा रचित है।

प्रथम स्तर की प्रणाली

संरचना :

लेवलिंग सिस्टम दो ट्रैक्शन शाफ्ट, 15 रोलर्स लेवलिंग, सात ऊपरी और आठ रोलर्स नीचे रचित है। यह मुख्य रूप से तार की शक्ति देने और खिलाने के लिए मशीन को कॉइल लेने के लिए है। चलती गति समायोज्य है। परिवर्तनीय आवृत्ति गति के ड्राइव reducer मोटर द्वारा नियंत्रित किया जाता है। रोलर सतह चढ़ाना होगा।

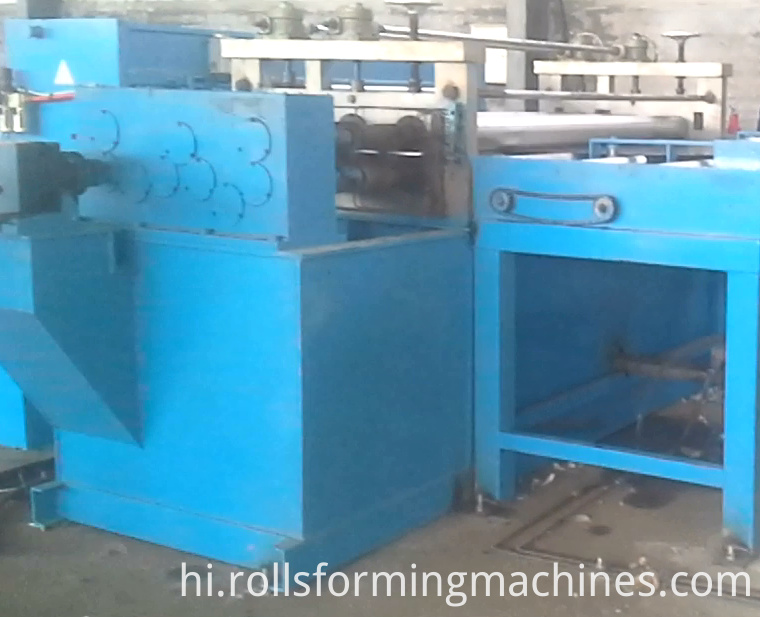

first leveling system of cut to length machine

3. संक्रमणकालीन पुल :

संक्रमणकालीन पुल पुल की तरह कुछ है; इसका उपयोग पहली स्तर की प्रणाली से दूसरे सटीकता स्तर प्रणाली तक कोयले के संचरण के लिए किया जाता है। जब तार पहली स्तर से आता है, तो पुल इनपुट शीट के उसी स्तर पर होगा। जब आप कॉइल इनपुट स्टोरेज पिट को देते हैं, तो पुल डाउन हो जाएगा। पहले लेवलिंग सिस्टम के बीच दूसरी स्तरीय प्रणाली के बीच, स्टोरेज पिट होगा जो आवश्यक नहीं है। यदि है, तो काम करने की गति बहुत अधिक होगी। भंडारण गड्ढे के बिना, मशीन काम करने की गति काफी कम होगी।

4. सर्वो आकार देने प्रणाली और दूसरी स्तरीय प्रणाली

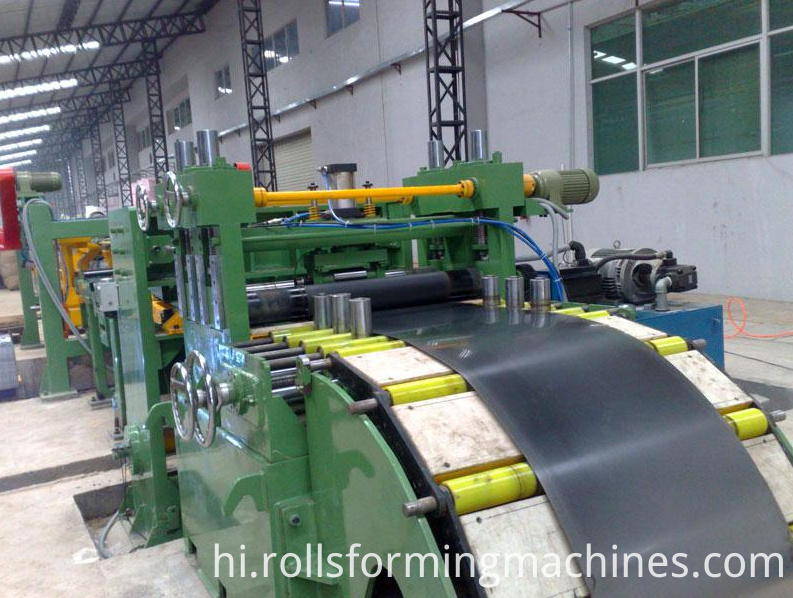

second leveling system

5. 4 × 1600 मिमी उच्च गति कतरन प्रणाली

6. सर्वो फ़ीडिंग कॉइल मंच

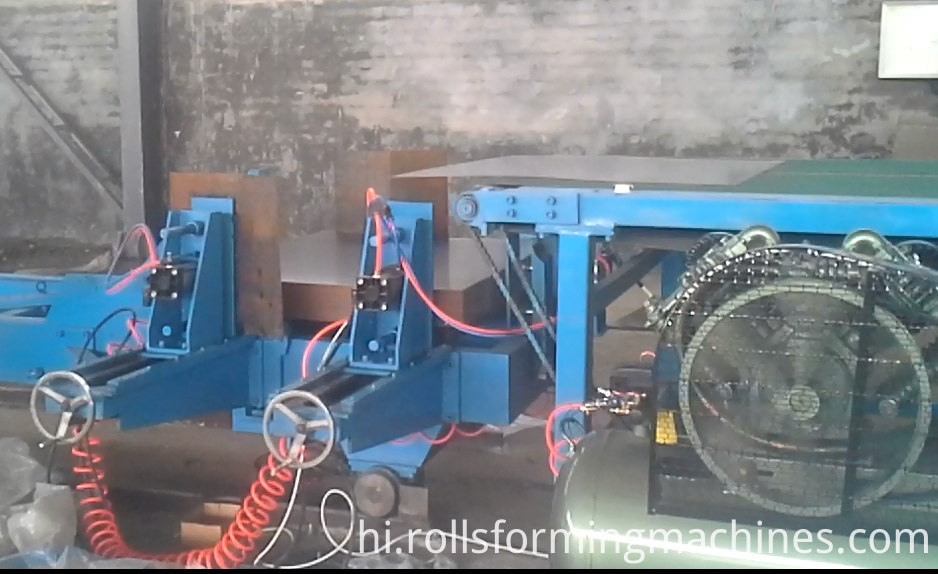

transmisson table of cut to length machine

7. स्वचालित स्टेकर

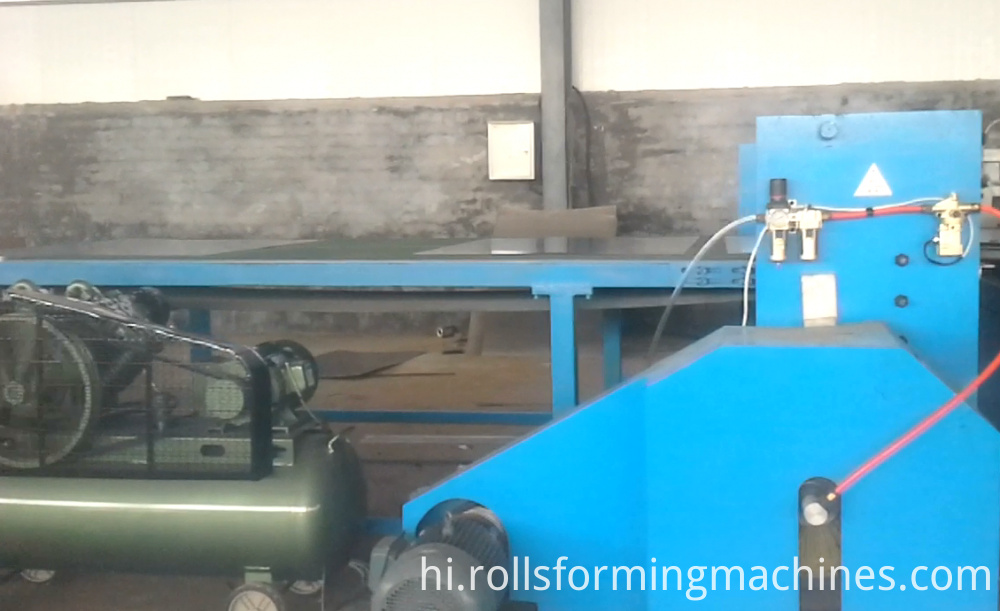

runout table
