HG165 बड़े व्यास से कार्बन इस्पात ट्यूब मिल
HG165 बड़े व्यास से कार्बन इस्पात ट्यूब मिल
HG165 बड़े व्यास से कार्बन इस्पात ट्यूब मिल
HG165 बड़े व्यास से कार्बन इस्पात ट्यूब मिल
HG165 बड़े व्यास से कार्बन इस्पात ट्यूब मिल

HG165 बड़े व्यास से कार्बन इस्पात ट्यूब मिल

इकाई मूल्य: USD 290000 - 350000 / Bag/Bags
Incoterm: FOB
Min. आदेश: 1
प्रसव के समय: 60 दिनों

अब से संपर्क करें टोकरी में जोड़ें

Additional Info

    पैकेजिंग: नंगा पैकिंग

    उत्पादकता: 60m/min

    ब्रांड: Zhongtuo

    उद्गम-स्थान: चीन

    आपूर्ति की क्षमता: 30 sets/month

    प्रमाण पत्र: ISO, CE9001

उत्पाद विवरण

HG 165 बड़े व्यास से कार्बन इस्पात ट्यूब मिल
चक्की Φ76 मिमी-Φ168 mm मोटाई के 2.0 मिमी-5.0 मिमी ठंड में लुढ़का और गर्म लुढ़का कुंडल स्ट्रिप से साथ का दौर पाइप के विनिर्माण के लिए इरादा है अनुदैर्ध्य सीवन वेल्डिंग में खुला हुआ ट्यूबलर खाली ट्यूब, ठोस राज्य उच्च आवृत्ति वेल्डर के माध्यम से, हीटिंग एज में इसके बाद वेल्डिंग के साथ के माध्यम से रोल मशीन, ठंडा, और आगे नौकरशाही का आकार घटाने या आकार देने और मापा लंबाई में अंतहीन ट्यूब के पर काटना वेल्डिंग ट्यूब के.

HG165 pipe machine

II. Tube चक्की पाइप बनाने के लिए

Coil→→ decoilerr →→Strip-सिर कटर और welder→→ सर्पिल Accumulator→→Forming section(Flattening unit +Main driving unit +Forming unit +Guide unit +High frequency induction welding unit +squeeze roller) फ्रेम →→Cooling इकाई →→ नौकरशाही का आकार घटाने इकाई और straightener →→Flying देखा कंप्यूटर नियंत्रण →→ रन आउट table→→straightening के तहत de-burr +

III. बुनियादी शर्तें:

एक) स्टील पाइप विनिर्देश

1. गोल पाइप व्यास: Φ76 – Φ168mm

2. वर्ग पाइप: 60X60mm – 125X125mm

आयत पाइप: 80 X 40-100X50mm

पाइप मोटाई: 2.0-5.0 मिमी

3. पाइप की लंबाई: 6.0m – 12.0 एम

IV. उपकरण श्रृंगार और एकल इकाई के मुख्य पैरामीटर:

1। पुलिस का सिपाही के साथ हाइड्रोलिक एकल-आर्बर uncoiler

खराद का धुरा द्वारा विस्तार हाइड्रोलिक, खराद का धुरा घूर्णन मैनुअल, किया जाएगा स्थिति वायवीय ब्रेक.

2। पांच-रोल Flattener

चुटकी लेनेवाला और रोलर भेजने के जोड़े हैं। समतल दो ऊपर और नीचे तीन के लिए रोल्स की व्यवस्था कर रहे हैं। चुटकी लेनेवाला और भेजने के द्वारा हाइड्रोलिक सिलेंडर दबाव डाला है, कृमि पहिया और कृमि पेंच कम गति, कीड़ा सामने शिकंजा द्वारा चापलूसी रोल मोटर cogged है और एक सच्चे आस्तीन कनेक्ट कर रहा है, द्वारा जो शीर्ष leveling रोल सुनिश्चित करने और रोल leveling के तहत समानांतर जा सकते हैं, चरण में हो जिससे जो समतल के इरादे में पहुँचने में वापस आ सकते हैं।


3. काटना और बट वेल्डिंग मशीन

3.1 हाइड्रोलिक कर्तन पैरामीटर्स मशीन: हाइड्रोलिक प्रणाली द्वारा काटने

4. 3. क्षैतिज सर्पिल संचायक

संचायक द्वारा निम्नलिखित तत्वों से बना है: कम ब्रैकेट, कम ब्रैकेट, रिवॉल्वर, 7 रोलर्स इकाई सपाट, 2 रोलर्स खिला, और सिस्टम खिलाने का तार

दूध पिलाने की गति: Max.200m/min

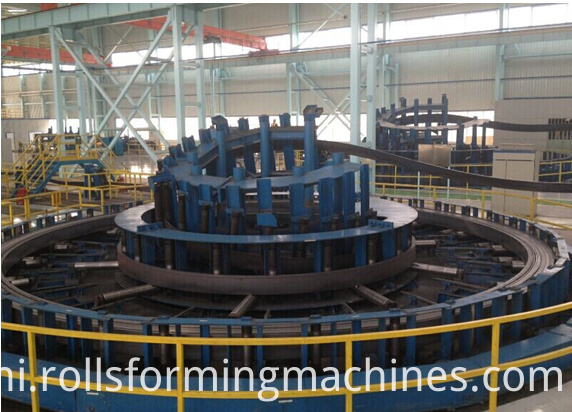

accmulator

5. गठन एवं धारा नौकरशाही का आकार घटाने

5.1 गठन चक्की gearbox, यूनिवर्सल संयुक्त

चक्की प्रविष्टि flattener द्वारा अप-क्षैतिज रोल और क्षैतिज नीचे रोल, एक सकारात्मक पांच-रोल flattener, ऊर्ध्वाधर खिलाने की एक जोड़ी रोल।

चक्की के गठन के के होते हैं: प्रेरित खड़े हो जाओ, साइड रोल खड़े हो जाओ: 8 sets(Vertical) और क्षैतिज रोलर फ्रेम कृमि गियर और शाफ्ट. के साथ ऊपर या नीचे समायोजित करें एक ही समय और स्तर पर।

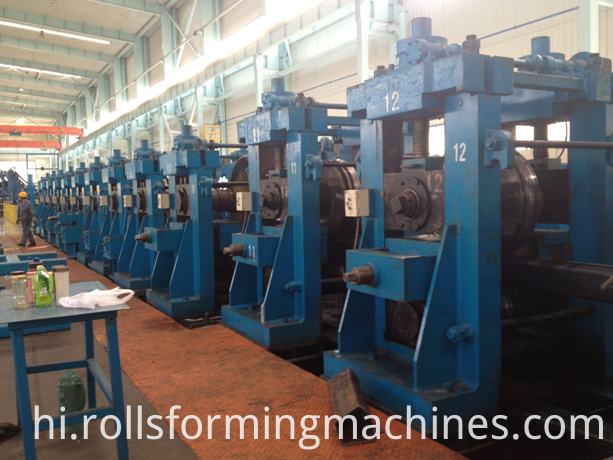

HG165 tube mill

6. अनुभाग वेल्डिंग

6.1 खंड वेल्डिंग से मिलकर बनता है: सीवन गाइड इकाई: 1 सेट, निचोड़ स्टैंड: 4 रोलर्स (Φ 90 मिमी), डे-गड़गड़ाहट फ़्रेम: 1 सेट (2 प्रमुखों और जorizontal यूनिट सीवन इस्त्री करने के लिए: 2 रोलर्स

6.2 धारा के शीतलक शीतलक गर्त: 1 सेट के 4.0 एम

6.3 ठोस राज्य उच्च आवृत्ति welder(GGP400KW)


टैंक सर्किट आउटपुट मोड: कोई वेल्डिंग ट्रांसफार्मर उत्पादन, माध्यमिक अनुनाद डब्ल्यू ith पानी-पानी कूलर वेल्डर के लिए

7. सीएनसी उड़ान घर्षण देखा


कैरिज यात्रा देखा था: रैक और डैने की नोक गियर पट्टी के साथ

यात्रा के लिए मोटर: डीसी 37KW

काटने का कार्य के लिए मोटर: एसी 90KW

लंबाई सहिष्णुता: 0-6 मिमी

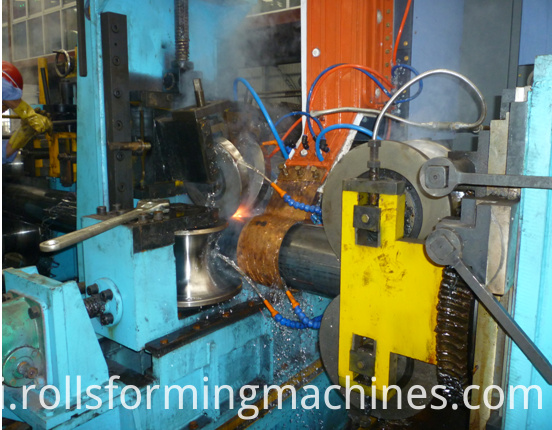

welded system


8. रन आउट तालिका

8.1 रन-आऊट प्रणाली के होते हैं: रोलर कंवायर 18 मीटर (बॉक्स पैकिंग सहित) pneumatically

9. बिजली नियंत्रण प्रणाली

क्षैतिज सर्पिल संचायक एसी ड्राइवर।

डबल डीसी ड्राइव और गठन और नौकरशाही का आकार घटाने चक्की डीसी ड्राइव, के लिए नियंत्रण

मेन डीसी ड्राइव पैनल नियंत्रण (साधन आदि.)

चक्की आपरेशन पैनल (गति समायोजन, नियंत्रण आदि)।

9.3 उड़ान कट ऑफ नियंत्रण प्रणाली

डीसी मोटर 37KW द्वारा गाड़ी ड्राइव देखा था,

एलसीडी ऑपरेशन फलक

(लंबाई और बैच की स्थापना, नियंत्रण यंत्र आदि)।

10. रोलर्स

10.1 के गठन और रोलर्स माल नौकरशाही का आकार घटाने

सामग्री: Cr12

कठोरता: 2 /-60 एचआरसी

10.2 रोलर्स माल वेल्डिंग

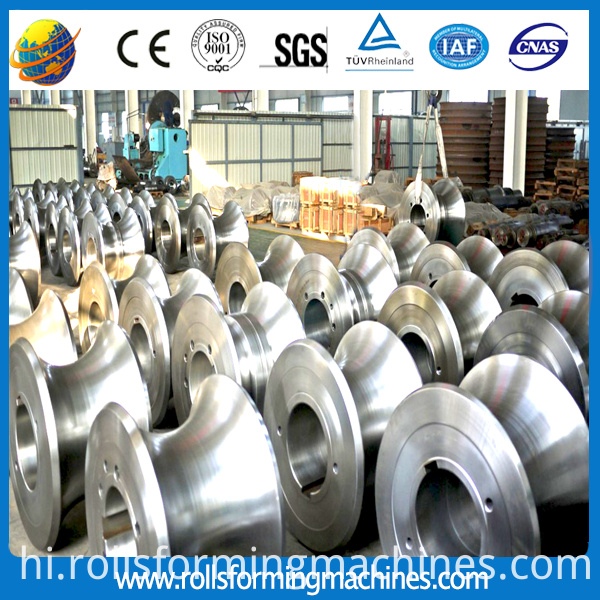

pipe machine mould
